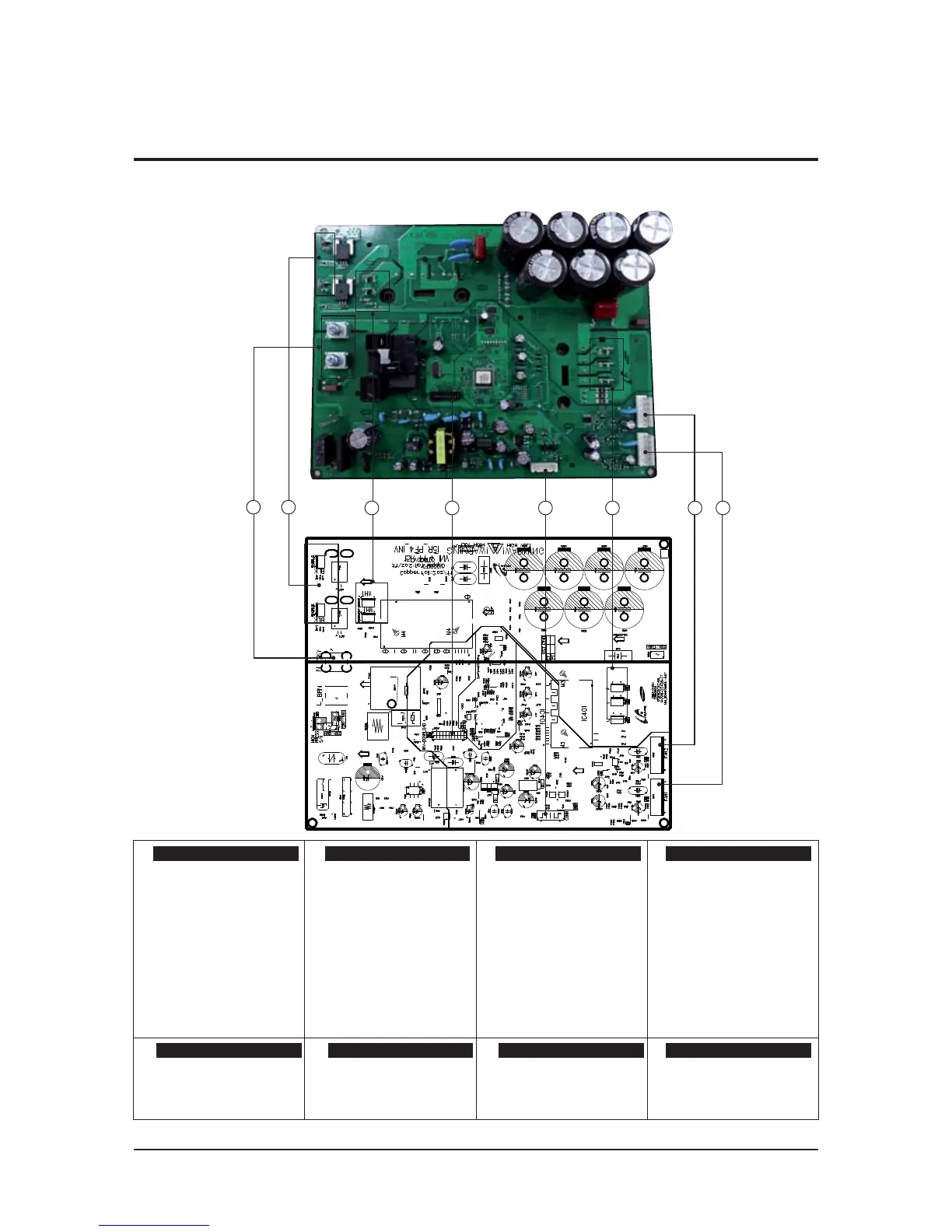

PCB Diagram and Parts List
5-8 Samsung Electronics
QAC036KXQPCC / AC100KXADEH / AC036KXADEC
①
#Reactor -A1 : WHT
#Reactor -B1 : WHT
②
#Reactor -A2 : BLK
#Reactor -B2 : BLK
③
#1 : RXD
#2 : TXD
#3 : GND
#4 : DV5V
#5 : DV12V
#6 : INV, SMPS Signal
④
#1 : RXD_INV
#2 : TXD_INV
#3 : BOOT_INV
#4 : TDO_INV
#5 : TCK_INV
#6 : TDI_INV
#7 : TMS_INV
#8 : nTRST
#9 : GND
#10~#11: 5V
#14 #18 #19 : ENC
#17 : GND
#20 : SUB
⑤
#1 : DC310V #2 : N.C
#3 : GND #4 : DV15V
#5 : FAN RPM
#6 : FAN RPM Feedback
⑥
#1 : DC310V #2 : N.C
#3 : GND #4 : DV15V
#5 : FAN RPM
#6 : FAN RPM Feedback
⑦
CN401 : COMP. U-phase(RED)
CN402 : COMP. V-phase(BLU)
CN403 : COMP. W-phase(YEL)
⑧
# 1 : L-phase(BRN)
# 2 : N-phase(SKY)
Reactor - A1/B1 Reactor - A2/B2 CN351 - Communication CN551 - Downloader
CN901-FAN1
CN911-FAN2
CN401,402,403-COMP. L, N - 220V Power
