Installation
Français24
Installation
ÉTAPE 3 Câblage électrique (modèles électriques)
Avant d'effectuer le câblage électrique, assurez-vous d'avoir lu le chapitre « Normes électriques » à la page 18.

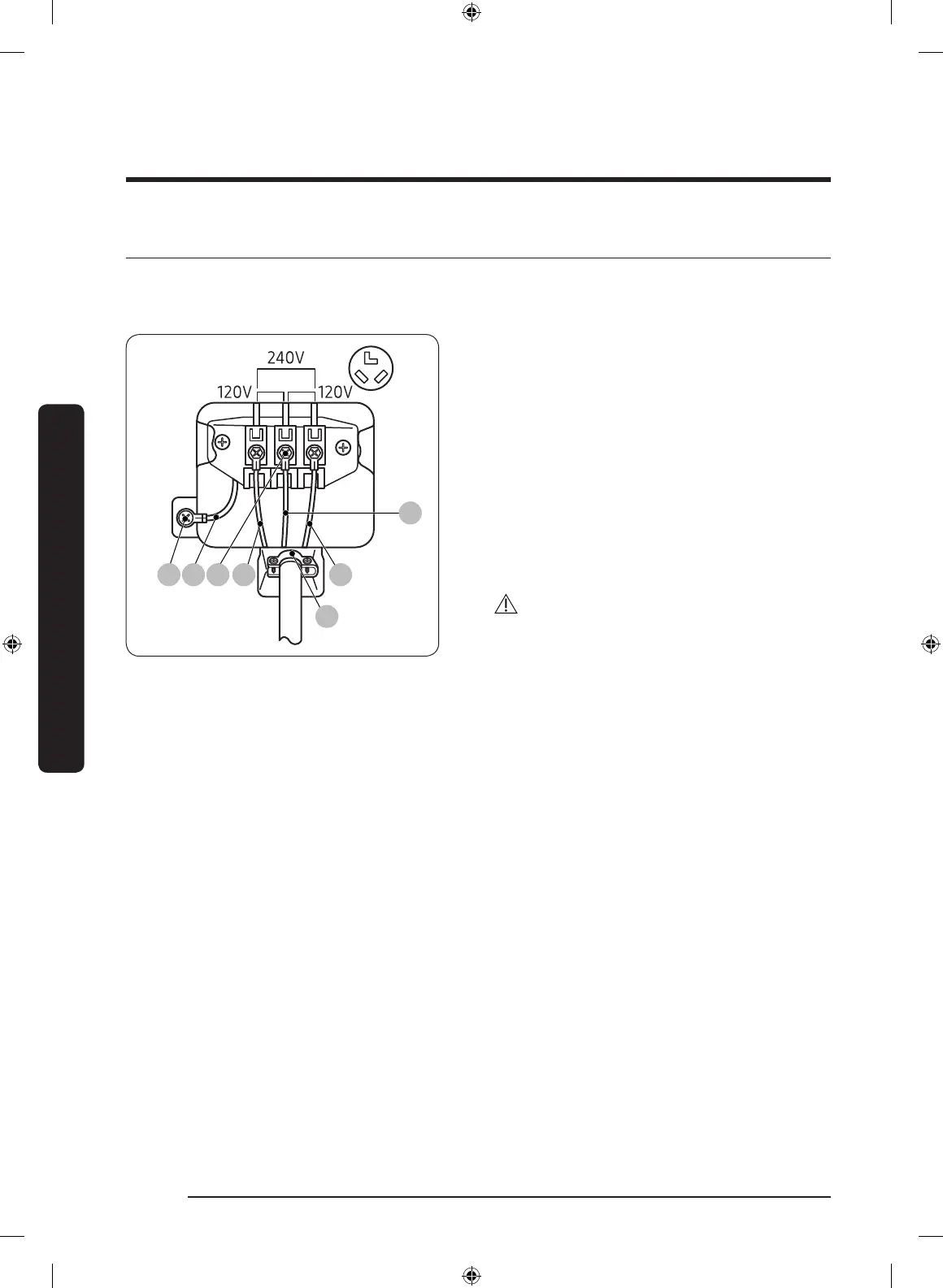

Système à 3 ls
A. Connecteur de terre externe
B. Fil de terre neutre (blanc)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E. Réducteur de tension 3/4" (1,9 cm)
homologué UL
1. Desserrez ou retirez les vis au niveau du bornier
central.
2. Reliez le l neutre (blanc ou central) du câble
d'alimentation au centre, la vis argentée centrale
du bornier. Serrez les vis.
3. Reliez les autres ls aux bornes à vis extérieures.
Serrez les vis.
4. Serrez les vis de libération de tension.
5. Insérez le cache du bornier dans le panneau
arrière du sèche-linge. Fixez ensuite le cache à
l’aide d’une vis.
ATTENTION
• Lors de la conversion d’un système à 4 ls en
système à 3 ls, le conducteur de terre doit être
rebranché sur le support du bornier, an de
mettre le châssis du sèche-linge à la terre sur le
conducteur neutre.
• Il est recommandé d'utiliser des borniers à
anneau. Si vous utilisez des cosses à barrette,
veillez à ce qu'elles soient parfaitement mises en
place.
• Avant d'installer le sèche-linge, vériez qu'une
tension de 240 V est présente entre les broches
L1 et L2 de la prise de courant. Si la tension
est basse, l'appareil risque de ne pas sécher
correctement. Si nécessaire, consultez la section «
Normes électriques » en page 18.
