Соединительная панель
Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее компоненты были выключены.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
N
N
1 ЛОКАЛЬНАЯ СЕТЬ
Для подключения к сети подсоедините кабель LAN к этому порту.
2 ВХОДНОЙ РАЗЪЕМ ПИТАНИЯ
Подсоединение шнура питания, входящего в комплект поставки.
3 COMPONENT IN
AUDIO Л/П и видеовходы (Y/PB/PR) для компонента.
4 PC IN (AUDIO / PC)
Подсоединение к разъему видео- и аудиовыхода ПК.
5 EXT 1, EXT
Входные и выходные разъемы для внешних устройств, таких как
видеомагнитофон, DVD-проигрыватель, игровая приставка или
проигрыватели видеодисков.
В режиме EXT выход цифрового ТВ поддерживает только
видеосигнал в формате MPEG SD и аудиосигнал.
В режиме EXT игровой режим недоступен.
Характеристики входных/выходных разъемов
Разъем
Вход Выход
Video
Audio
(L/R)
RGB
Video + Audio(L/R)
EXT 1
✔ ✔ ✔
Доступен только выход
телевизионного сигнала или
сигнала DTV.
EXT 2
✔ ✔
Выходной сигнал, который
можно выбрать.
6 НАУШНИКИ
Если при просмотре телепрограмм вы не хотите мешать другим
людям, находящимся в помещении, можно подсоединить
наушники.
Продолжительное использование наушников с высоким
уровнем громкости может привести к нарушениям слуха.
7 DIGITAL AUDIO OUT (OPTICAL)
Выполните подключение к цифровому аудиоустройству.
N
N
N
8 SERVICE
Разъем используется для обслуживания.
9 AUDIO OUT(AUDIO R/L)
Подключение аудиосигналов RCA от телевизора к внешнему
источнику, например аудиооборудованию.
0 ANT IN
75Ω Разъем для коаксиального кабеля антенной/кабельной сети
! HDMI IN 1, (DVI), 3
При соединении двух устройств с помощью разъема HDMI
дополнительный аудиокабель не требуется.
− При использовании кабеля HDMI/DVI необходимо выполнить
подключение к гнезду HDMI IN 2 (DVI).
Что такое HDMI?
−
High Definition Multimedia interface позволяет передавать
цифровые видеоданные высокого разрешения и
многоканальные цифровые аудиосигналы.
− Разъем HDMI/DVI обеспечивает DVI-соединение
с дополнительным устройством с помощью
соответствующего кабеля (в комплект не входит). Различие
между HDMI и DVI состоит в том, что устройство HDMI
меньше по размеру, оснащено технологией защиты от
незаконного копирования HDCP (High Bandwidth Digital
Copy Protection), а также поддерживает многоканальные
цифровые аудиосигналы.
DVI AUDIO IN
DVI и аудиовыходы для подключения внешних устройств.
Поддерживаемые режимы для HDMI/DVI и Компонентный
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Гц
X X X O O O O
HDMI/DVI 60 Гц
X O X X O O O
Компонентный
O O O O O O O
N
Цвет и форма устройства могут различаться в зависимости от модели.
N

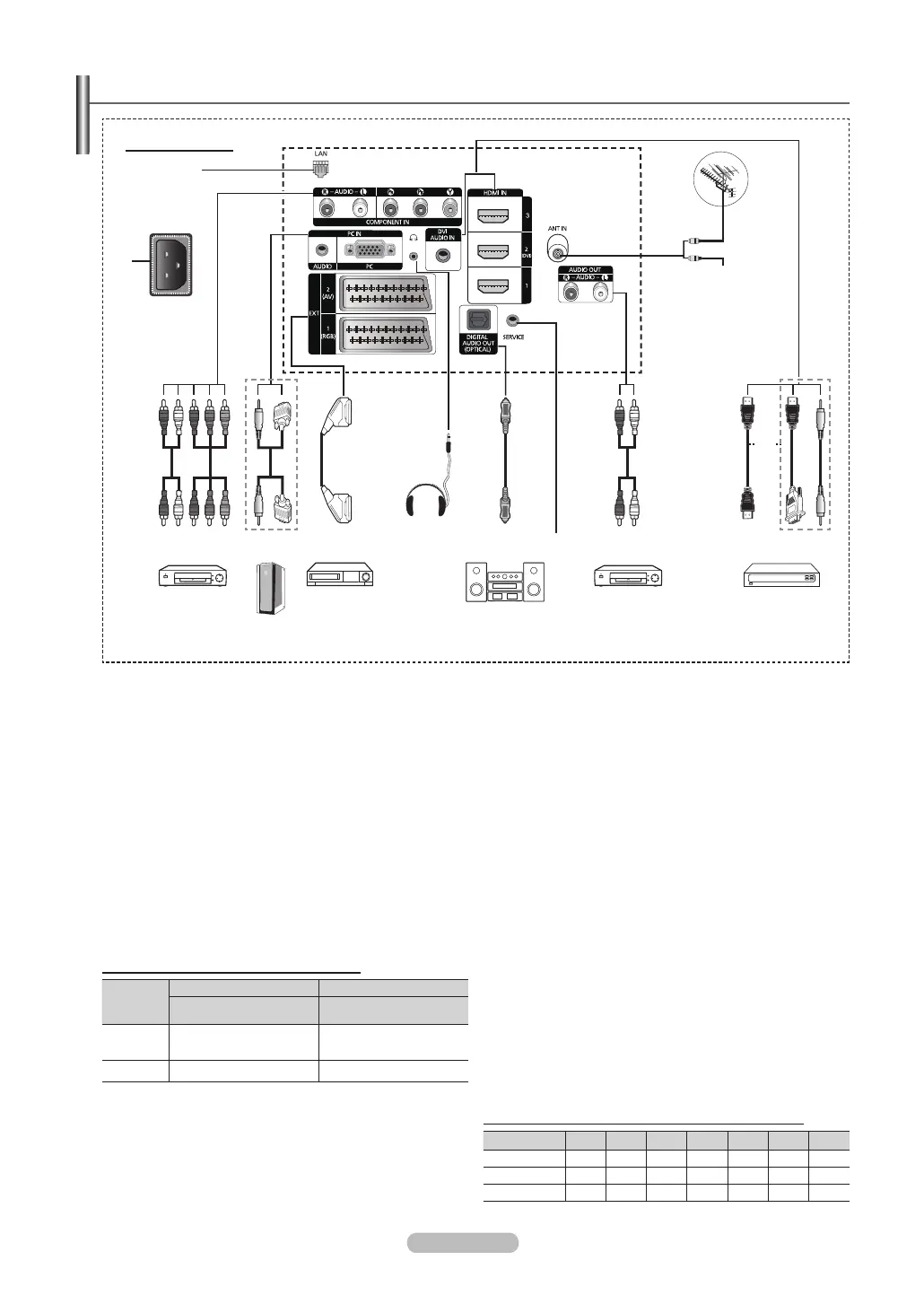

Задняя панель
Кабельное
телевидение Сеть
или
или
2
543 9 !7
0
8
6
1
BN68-02113C-Rus.indb 6 2009-4-9 9:43:56
