54
ITALIANO

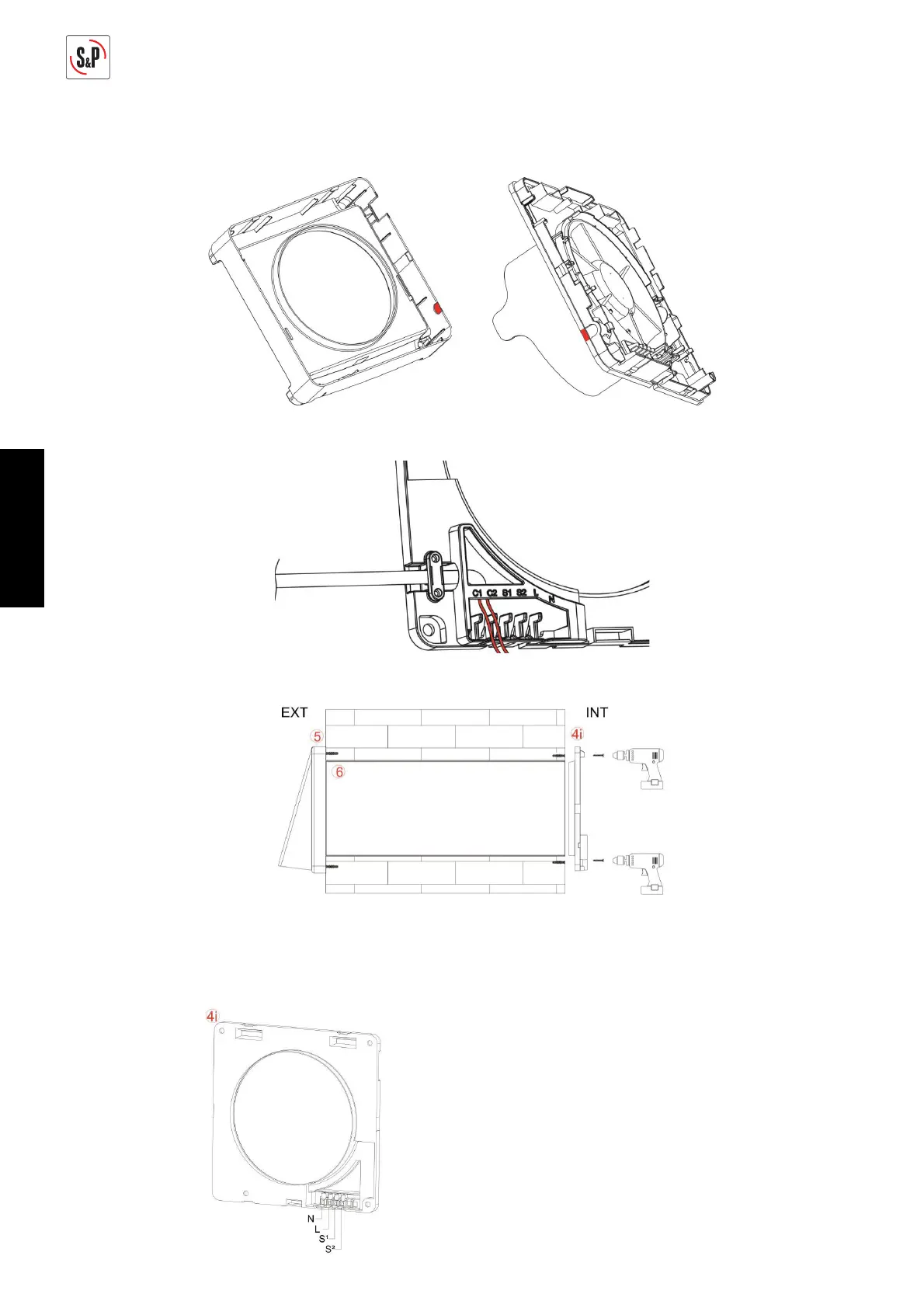

Collegamento di un cavo di alimentazione esterno
Rompere le linguette di plastica indicate nelle immagini sottostanti.
Estrarre la morsettiera dal particolare fi ssaggio a parete interno e far passare i cavi attraverso l’apposita sede, fi ssare il
fermacavo con le viti in dotazione.
Fissare il particolare fi ssaggio a parete interno (4i) al muro ed effettuare i collegamenti elettrici come descritto nei para-
grafi successivi.
2a) RESPIRO 100 / RESPIRO 150
Collegamento diretto
Prima di procedere con il collegamento è necessario che i cavi di alimentazione (linea e neutro) siano presenti in corrispon-
denza della zona appositamente ricavata nella parete.
Munirsi del particolare fi ssaggio a parete inter-
no (4i) e degli attrezzi necessari a connettere la
rete di alimentazione alla morsettiera.
Connettere in maniera opportuna e sicura i cavi
di alimentazione della rete alla morsettiera. In-
dicazione “N” ed “L”.
