FRANÇAIS
CONSTRUCTION

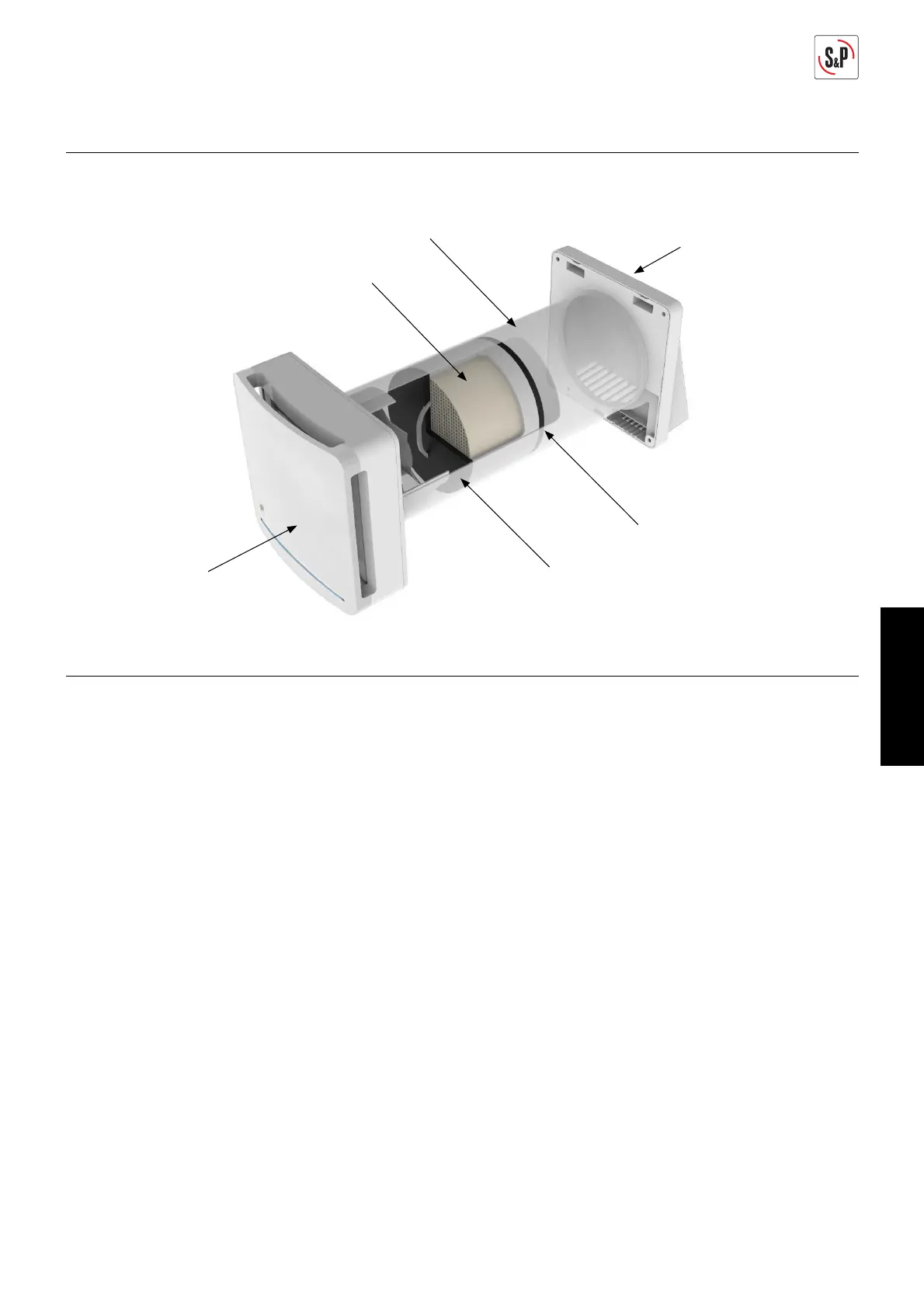

Le produit est constitué d’une unité de commande principale avec un support mural à placer à l’intérieur de la pièce, d’un
conduit intégré contenant l’échangeur en céramique et les fi ltres, d’une grille extérieure avec support mural.
Échangeur céramique
Conduit intégré
Filtre extérieur
Filtre intérieur
Grille extérieure avec
support mural
Unité principale avec
fi xation murale
INSTALLATION
Le produit doit être installé par une personne qualifi ée. S’assurer que le réseau électrique de la pièce est déconnecté avant
d’effectuer les opérations d’assemblage électrique.
L’appareil ne doit pas être installé à proximité de rideaux, de stores, etc., car cela pourrait compromettre son bon fonction-
nement.
Une fois installé, s’assurer que les pales de la roue sont placées à au moins 2,30 m du sol. En cas d’installation de plusieurs
appareils, la distance entre chaque produit doit être d’au moins 3 mètres.
Avant de monter le produit, lire attentivement le manuel d’instructions et s’assurer de disposer de tout l’équipement né-
cessaire à l’installation.
Suivre attentivement les instructions de ce manuel.
1 ASSEMBLAGE
Après avoir déterminé l’emplacement où le produit doit être installé, marquer le centre du trou de passage à réaliser dans
le mur.
S’assurer qu’il existe autour du centre du trou pour le conduit intégré, un espace libre sur le mur intérieur et extérieur d’un
rayon de 15 cm, ce qui correspond aux dimensions du produit. S’assurer que dans cette zone, il n’y ait pas d’interférences
avec les murs et les objets non amovibles.
Le diamètre du trou pour l’installation est:
• RESPIRO 100 Ø 100 mm
• RESPIRO 150 Ø 160 mm
Le trou fait dans le mur doit être traversant avec une pente de 1°-2° vers l’extérieur. Pour utiliser le conduit intégré fourni,
le mur ne doit pas faire plus de 400 mm d’épaisseur. Pour installer le produit, le mur récepteur ne peut pas faire moins de
250 mm d’épaisseur. Une fois réaliser le trou dans le mur, placer le conduit intégré (6) à l’intérieur.
