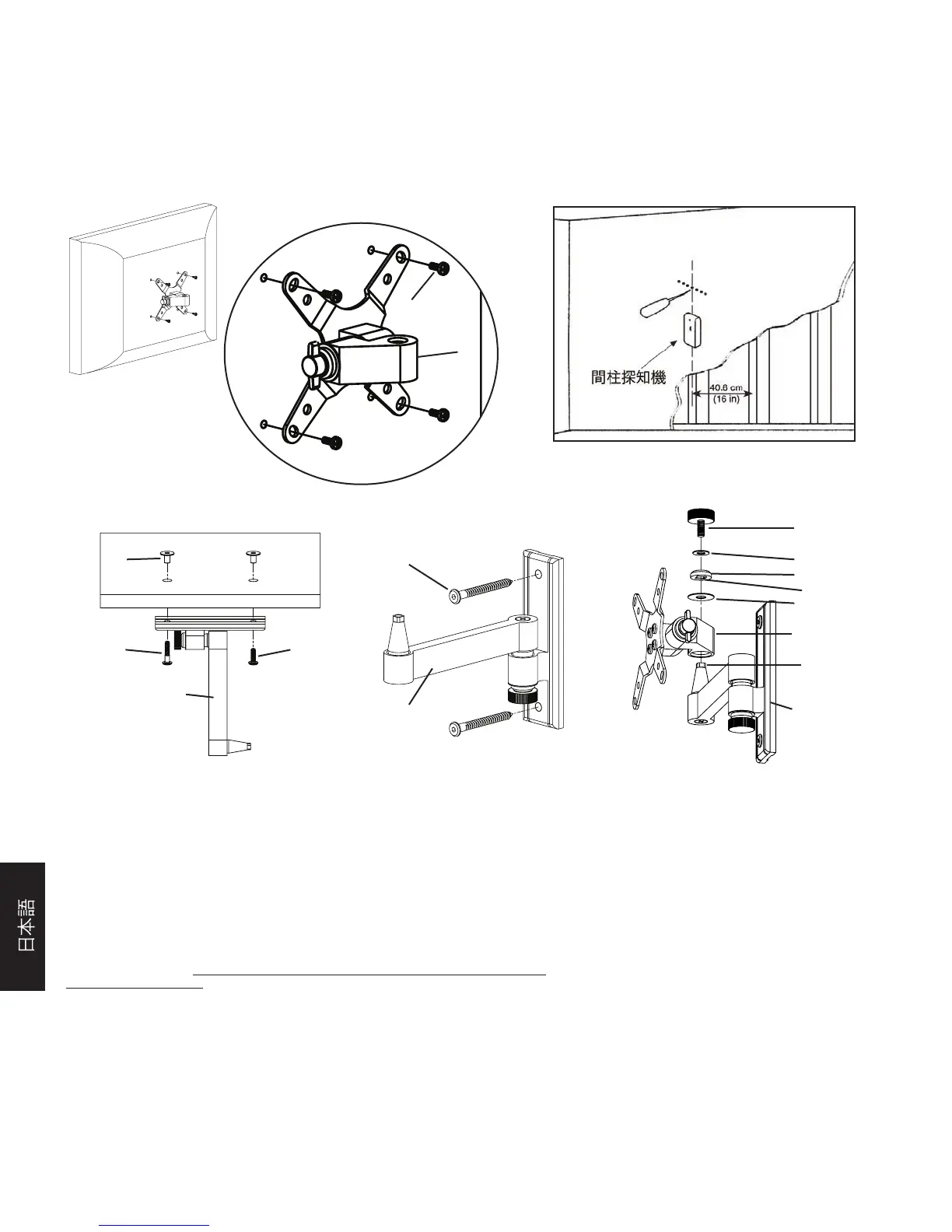

図 1 図 2
詳細図
e
a
図 3
図 2a 図 2b
m
i d l
k
キャップの四角穴
j
a
h g
ブッシュの
四角い先端部
c
c c
順序 2b - 壁面に取り付ける：木製の間柱に取り付けるための金具が同梱されています。木製の間柱
以外に取り付ける場合は、お 近くの契約業者あるいは工具店にお問い合わせください。高性能の間柱
探知機を使って、間柱の位置を調べます。 2 のように、千枚通しか細い釘で間柱の位置を再確認して
おくとよいでしょう。壁面プレート (c) をテンプレートにして、壁に開ける 2 つの穴の位置に印を付け
ます。2 つの穴が垂直に並び、かつ間柱の中央にあることを確認します。 0.5 cm (3/16 インチ) のド
リルビットを使って、奥行き 6.4 cm (2.5 インチ) の穴を予め開けておきます。図 2b のように、2 本
のラグボルトを使って、壁面プレートを壁に取り付けます。アレンキー (b) を使って、ラグボルトをしっか
りと固定します。
順序 3 - モニターマウントを壁面プレートに取り付ける：液晶テレビをモニターマウント (a) に取り
付け、壁面プレート (c) を正しく設置したら、モニターマウントのテーパー穴を下向きにして円錐型ブッ
シュ上に載せます。 図 3 は、テレビを省いてこの操作の部品を見やすくしたものです。モニターマウント
が完全に壁面プレートの上に載っていることを確認します。その上にワッシャー (大) (j) を載せます。次
にキャップ (k) を載せます。キャップの四角穴が、壁面プレートのブッシュの四角い先端部の上にはめ込
まれていることを確認します。最後にノブ (m) をワッシャー (小) (l) とキャップに通して、円錐形ブッシ
ュに取り付けます。ここで、各ノブを適当な締め具合に調整できます。
注意：施設でのご利用または使用頻度が高い場合は、各ノブの代わりにノブ取り換えボルト (f) を使
用し、付属のアレンキーで固定します。 取り換えボルトを使うと、さらに固く締めても、テレビの位置を
調節することができます。
