中文
VM2 型号装配说明
感谢您选用 Sanus Systems Vision Mount。此产品设计用于将 VESA 75/100 可
兼容液晶电视机安装到垂直墙面上，承重达 13.6 公斤(30 磅)。使用此产品后，
您不必使用任何工具就可毫不费力地以 15°角在任意方向上倾斜或旋转新电视
机,还可将其伸展离墙体约 22.9 厘米(9 英寸)。请仔细检查以确保零件无缺少或
缺陷。切勿使用有缺陷的零件。安装不正确可能会导致损坏或严重受伤。如果
您不理解这些说明或对安装的安全性有任何疑问,请致电有资格的承包商或与
Sanus 联系,联系电话:800.359.5520(美国)或 31 (0) 20 5708938(欧洲)。您也可以
访问我们的网站 www.sanus.com。我们会迅速为您的安装问题提供协助，以及
解决零件缺少或损坏的问题。对通过授权经销商所购 Sanus 产品的替换零件将
直接送货上门。
必需的工具：带 0.5 厘米(3/16 英寸) 钻头的钻孔机，0.8 厘米(5/16 英寸) 钻
头，Phillips 螺丝刀

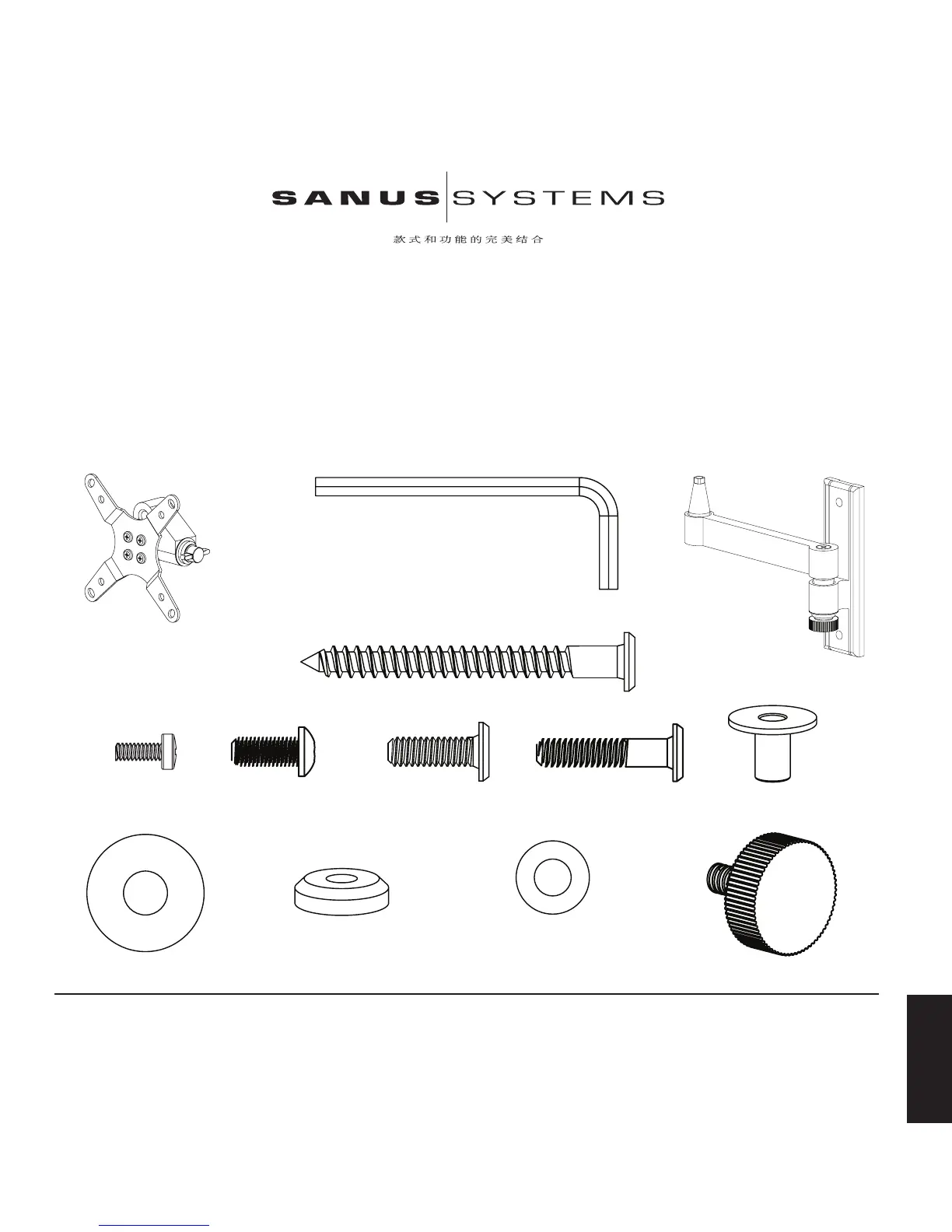

零件和五金件：*非实物大小
(1) 内六角扳手 - b
(1) 显示器架 - a (1) 墙板 - c
(2) 方头螺栓 - d
(4) M4 x 10 螺钉 - e (4) 旋钮替换螺钉 - f (2) 3/4”家具螺钉 - g (2) 1 1/8”家具螺钉 - h (2) 橱柜安装嵌件 - i
(1) 顶盖 - k (1) 小垫圈 - l
(1) 大垫圈 - j (1) 旋钮 - m
步骤 1 - 安装到电视机上： 使用 M4 x 10 螺钉 (e) 将显示器架 (a) 安装到液晶电视机的背面 (如图 1 所示)。将 4 枚 螺钉穿过显示器架，然后紧紧旋入电视机背面的 VESA
螺钉安装框架中。请确保显示器架上锥孔的长边朝向电视机的底部。
步骤 2a - 安装在橱柜下：将墙板 (c) 作为模板先在橱柜底部标出两个安装孔的位置。使用 0.8 厘米(5/16 英寸) 钻头预先钻出两个孔。 如图 2a 所示，将柜式安装嵌件 (i)
向下穿过安装表面。根据安装表面的厚度，使用柜式安装螺钉（g 或 h）安装墙板。最后使用内六角扳手 (b) 旋紧螺钉直至完全密合。详情请参阅图 2a。
