Para obtener información sobre el ensamblaje para los modelos VMSA, VMAA, VMAA18 y VMAA26, vea los pasos
1 a 6. Para obtener información sobre el ensamblaje para los modelos VMDD y VMDD26, vea los pasos 7 a 12.

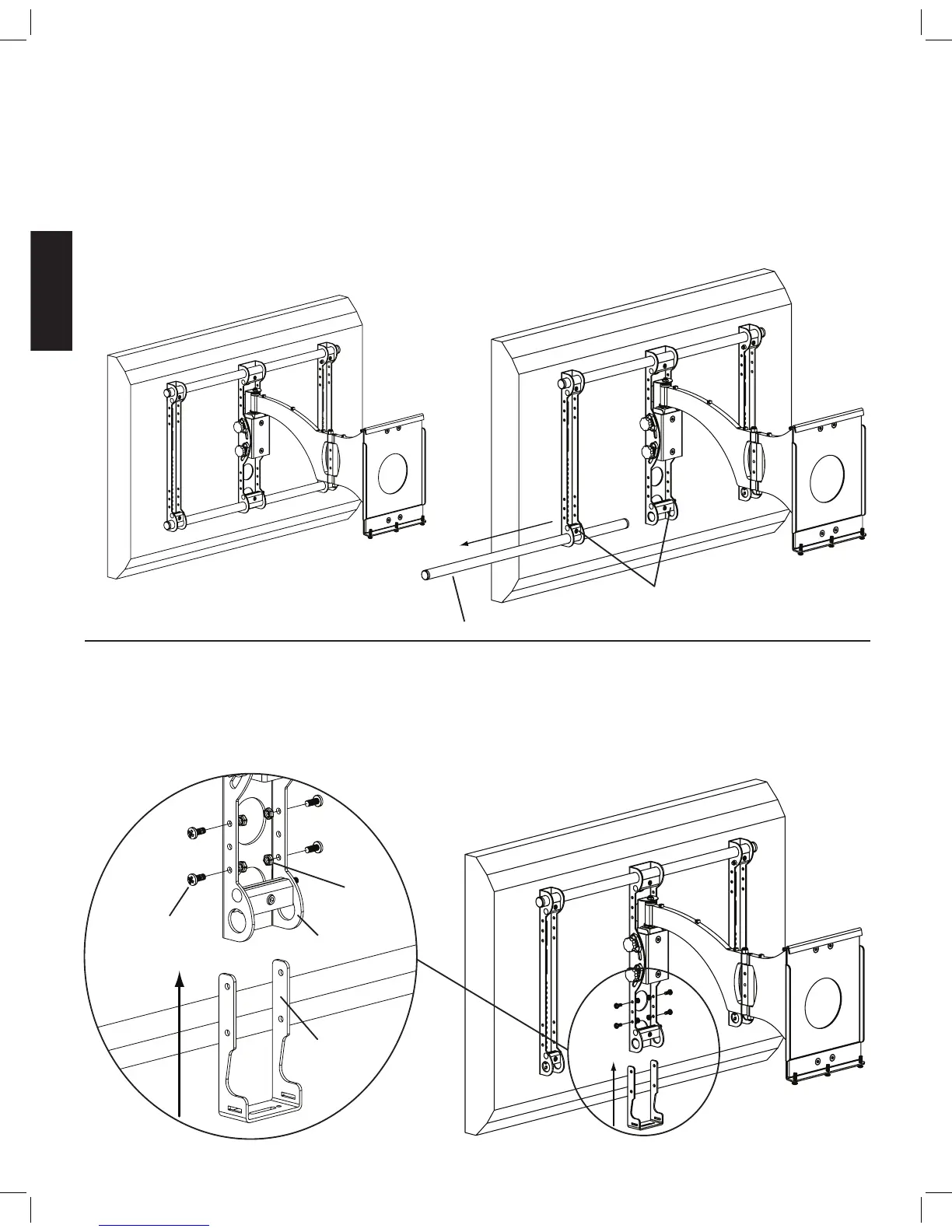

Paso 1: Separación del montaje de la placa para pared y del tubo transversal inferior del conjunto de montaje
Retire el montaje de la placa para pared. Afloje los pernos allen situados en las tres placas de sujeción inferiores y retire el tubo transversal
inferior del conjunto de montaje. Vea los diagramas 1a y 1b más abajo.
Diagrama 1a Diagrama 1b
placas de sujeción
tubo transversal
Paso 2: Adición de los soportes del eje
Coloque el soporte del eje (d) de modo que encaje en el montaje sobre el conjunto del eje. Inserte un perno 1/4 - 20 x 5/8 (k) a través del
soporte del eje, el conjunto del eje y en una tuerca 1/4 - 20 (m). Repita el proceso hasta que el soporte del eje esté sujeto con cuatro pernos
1/4 - 20 x 5/8 y cuatro tuercas 1/4 - 20. Apriete cada perno con un destornillador Phillips hasta asegurarlos. Vea el diagrama 2 más abajo.
Vista detallada Diagrama 2
m
k
conjunto del eje
d
