ESPAÑOL
Paso 3: Adición de los soportes de la barra
Deslice el tubo transversal inferior a través del soporte de la barra (e), el conjunto del eje, un segundo soporte de la barra y a través del
segundo soporte del monitor. Apriete las tres placas de sujeción y asegure el tubo transversal una vez que haya pasado por el segundo
soporte del monitor. Vea el diagrama 3 más abajo.

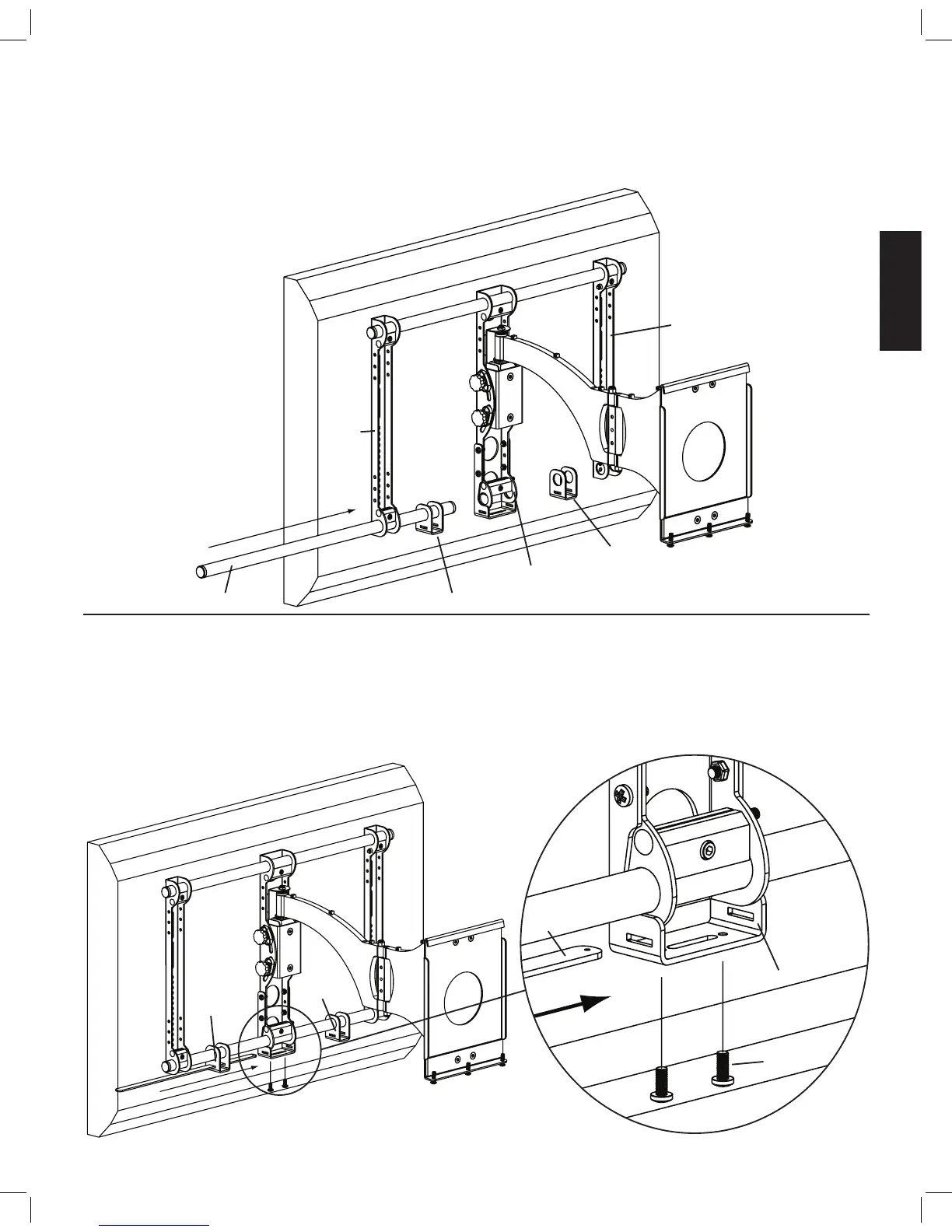

Diagrama 3
soporte del monitor
soporte
del monitor
e
conjunto del eje
tubo transversal e
Paso 4: Adición de la barra soporte
Deslice la barra soporte (g) a través del soporte de la barra (e), el soporte del eje (d) y a través del otro soporte de la barra. Asegúrese de
que la barra soporte esté centrada en el montaje para instalación mural. Enrosque un perno 1/4 - 20 x 5/8 (k) a través de cada agujero de
la parte inferior del soporte del eje hasta que toque fondo en la barra soporte. Vea el diagrama 4 más abajo.
Diagrama 4 Vista detallada
g
d
e
e
k
