ITALIANO
Per informazioni per il montaggio dei modelli VMSA, VMAA, VMAA18 e VMAA26 vedere le fasi da 1 a 6. Per
informazioni per il montaggio per i modelli VMDD e VMDD26 vedere le fasi da 7 a 12.

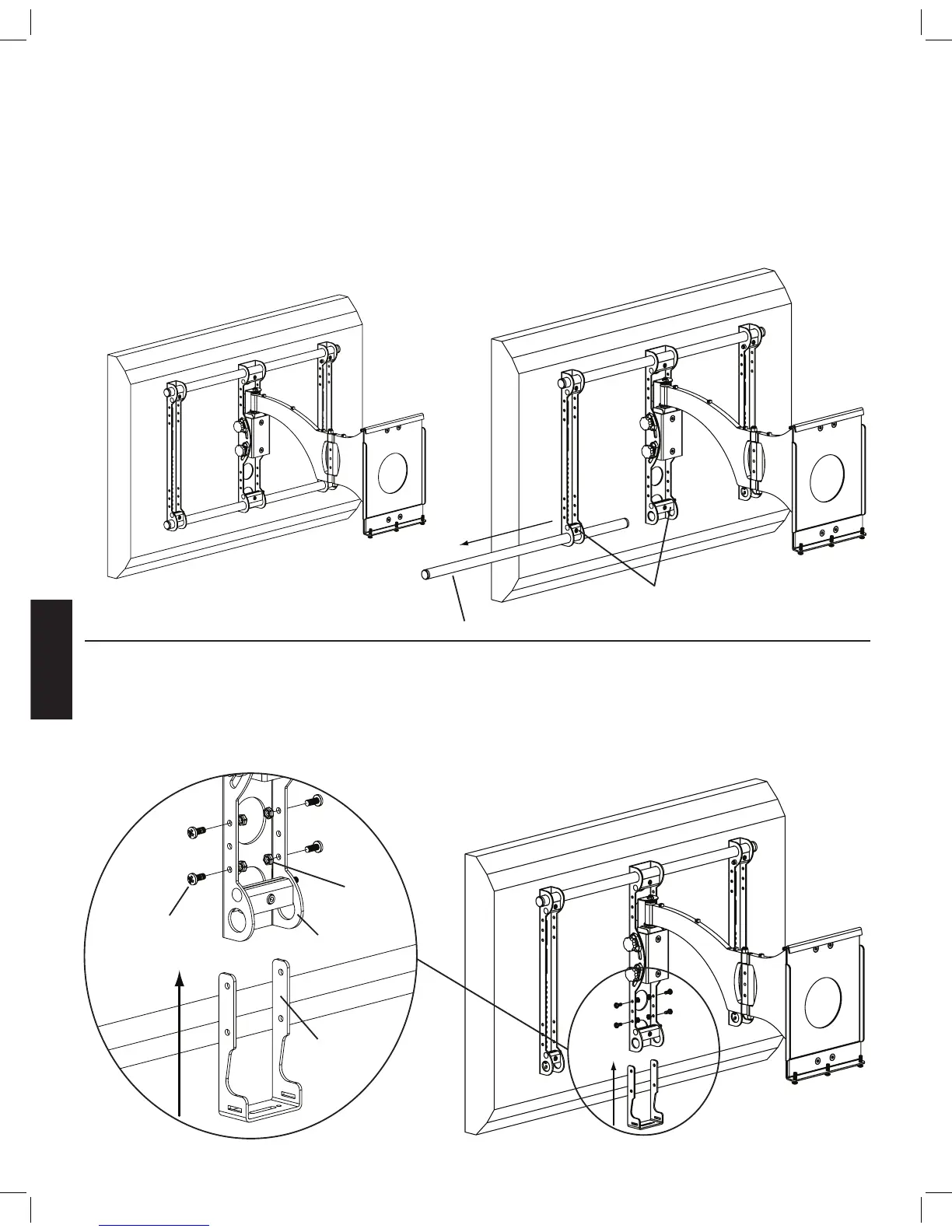

Fase 1: rimuovere il montaggio dalla piastra per parete e rimuovere il tubo trasversale inferiore dal gruppo di montaggio.
Rimuovere il montaggio dalla piastra per parete. Allentare i bulloni esagonali nelle tre morse inferiori e rimuovere il tubo trasversale
inferiore dal gruppo di montaggio. Vedere le Figure 1a e 1b di seguito.
Figura 1a Figura 1b
gruppi morsa
tubo trasversale
Fase 2: aggiungere le staffe alle assi
Posizionare la staffa dell’asse (d) in modo che si adatti sul gruppo dell’asse sul montaggio. Inserire un bullone 1/4 - 20 x 5/8 (k) attraverso la
staffa dell’asse, il gruppo dell’asse e in un dado da 1/4 - 20 (m). Ripetere l’operazione fino a quando la staffa dell’asse non è fissata con quattro
bulloni 1/4 - 20 x 5/8 e quattro dadi 1/4 - 20. Serrare ogni bullone in modo sicuro con un cacciavite Phillips. Vedere la Figura 2 di seguito.
Vista dettagliata Figura 2
m
k
gruppo asse
d
