ITALIANO

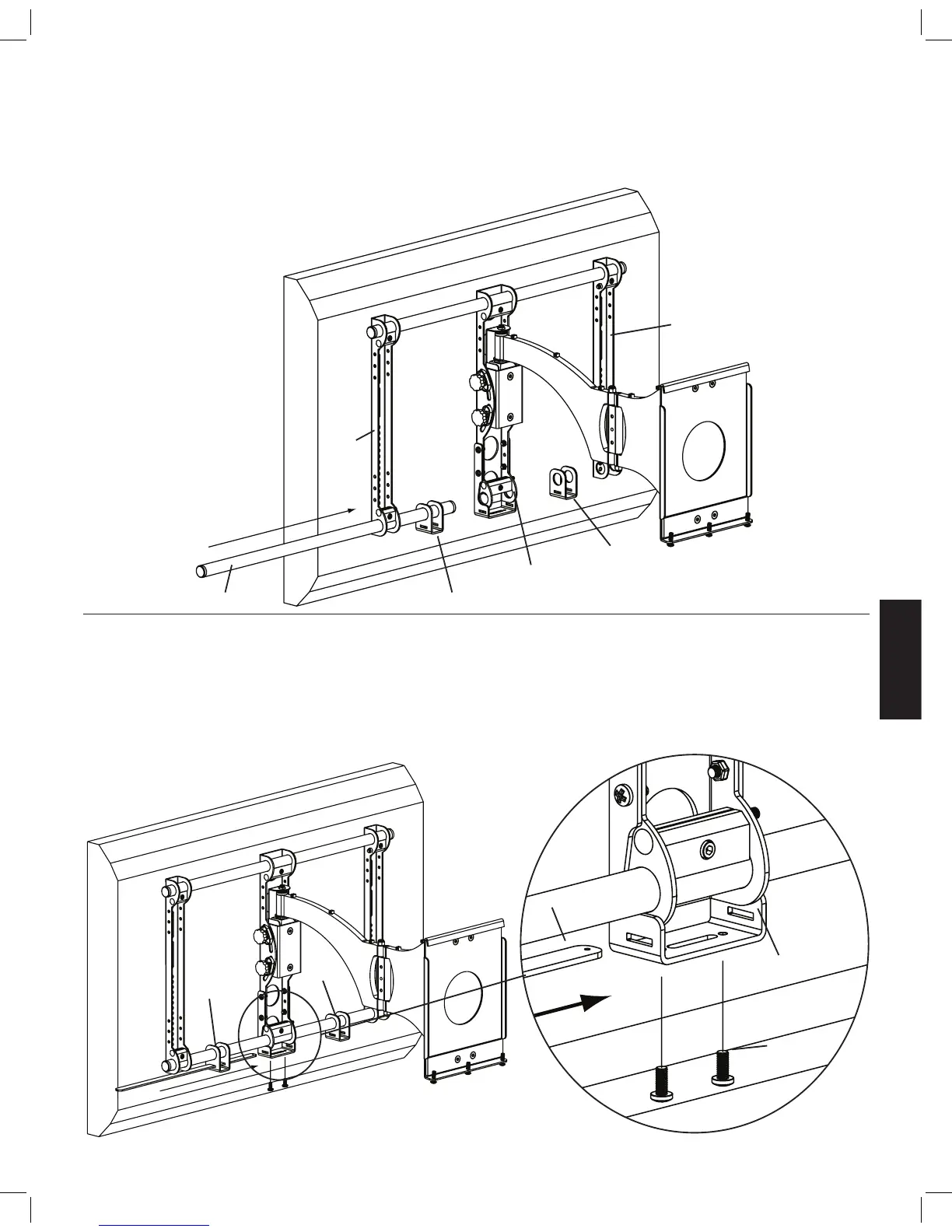

Fase 3: aggiungere le staffe alla barra
Fare scorrere il tubo trasversale inferiore attraverso la staffa della barra (e), il gruppo dell’asse, una seconda staffa della barra e attraverso
la seconda staffa del monitor. Serrare tutti e tre i gruppi nella morsa per fissare il tubo trasversale una volta che ha attraversato la seconda
staffa per monitor. Vedere la Figura 3 di seguito.
Figura 3
staffa del monitor
staffa del
monitor
e
gruppo asse
tubo trasversale e
Fase 4: aggiungere le staffe alla barra
Fare scorrere la barra di supporto (g) attraverso la staffa della barra (e), la staffa dell’asse (d), e attraverso l’altra staffa del monitor. As-
sicurarsi che la barra di supporto sia centrata sul supporto per parete. Avvitare ciascun bullone da 1/4 - 20 x 5/8 (k) in ciascun foro sulla
parte inferiore della staffa dell’asse fino a quando non toccano il fondo della barra di supporto. Vedere la Figura 4 di seguito.
Figura 4 Vista dettagliata
g
d
e
e
k
