ITALIANO
Fase 5: congurare gli attacchi degli altoparlanti
Configurare gli attacchi degli altoparlanti come mostrato nelle figure che seguono. Serrare tutti i bulloni con un cacciavite Phillips. Ripetere l’operazione
per il secondo attacco per altoparlante. I gruppi di estensione possono essere regolati verticalmente per regolare la posizione verticale dell’altoparlante.
La profondità dell’altoparlante può essere regolata usando il set anteriore o posteriore di fori sulla staffa dell’altoparlante (f). Le estensioni superiori
possono essere regolate usando l’alloggiamento nella parte superiore per regolare la profondità dell’altoparlante. Nota: in rare occasioni, non è possibile
utilizzare le estensioni inferiori. In questo caso, la staffa dell’altoparlante (f) può essere attaccata direttamente alle estensioni superiori (a,b)

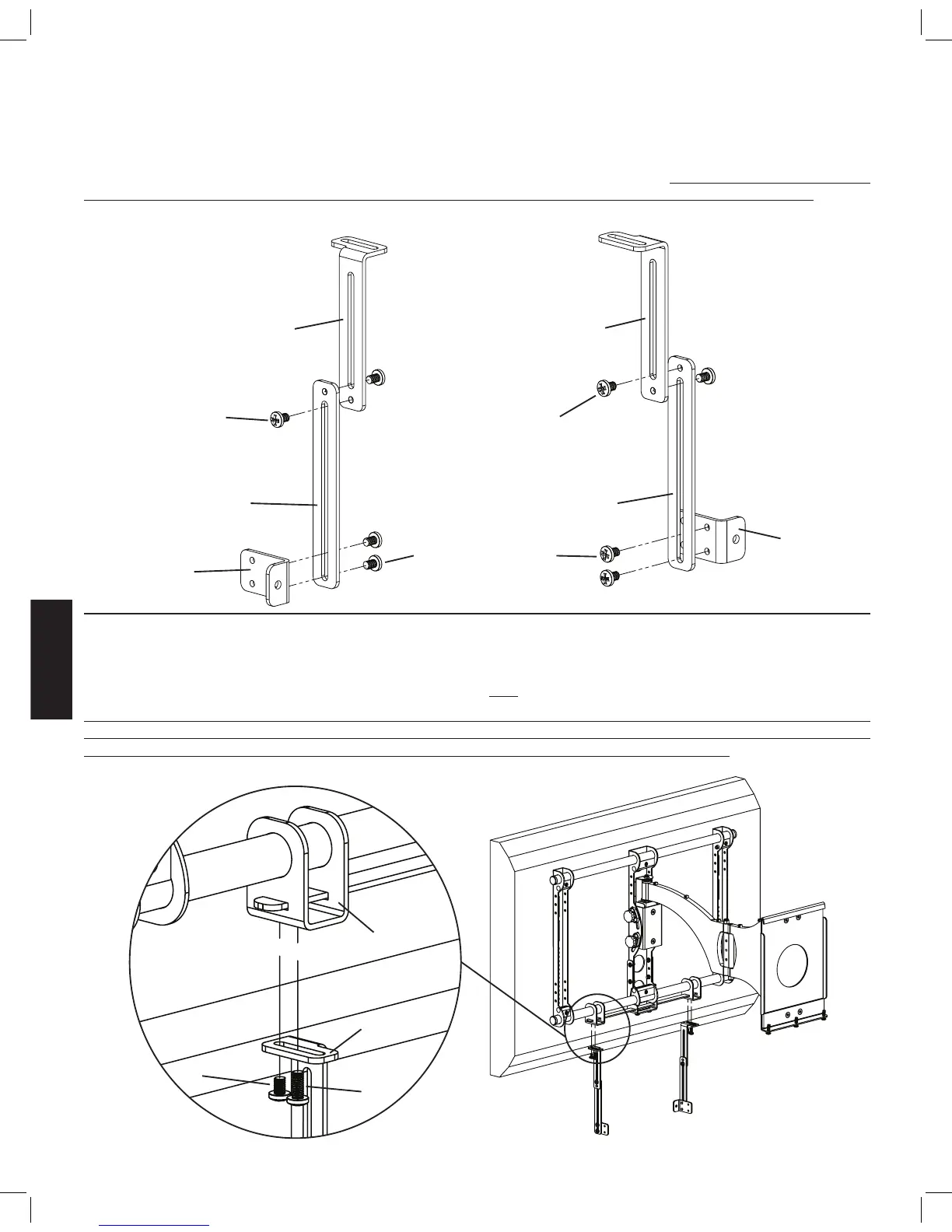

Congurazione 1 Congurazione 2
a b
j j
c c
f
j j
f
Fase 6: aggiungere gli attacchi per altoparlante al gruppo
Avvitare un bullone 1/4 - 20 x 3/8 (j) in su attraverso l’estensione superiore (a,b) e nella staffa per barra (e). Serrare per fissare l’estensione
superiore. Avvitare un bullone 1/4 - 20 x 5/8 (k) in su attraverso ogni estensione superiore. Non serrare i bulloni da 1/4 - 20 x 5/8 in
questo momento, ma quando toccano il fondo della barra di supporto dopo che l’altoparlante è stato collegato.
Nota: per gli altoparlanti che presentano inserti filettati con spaziatura compresa tra i 4,4 cm e i 39,4 cm utilizzare la configurazione 1.
Se gli inserti filettati sull’altoparlante presentano una spaziatura superiore a 39,4 cm, le linguette presenti sulle staffe per altoparlante
sono rivolte lontane l’una dall’altra. Nella Figura 6, le staffe pera altoparlante sono rivolte l’una verso l’altra.
Vista dettagliata Figura 6
e
a,b
j
k
