ITALIANO
Istruzioni per il montaggio per le staffe per parete per pannelli piatti VMDD e VMDD26.

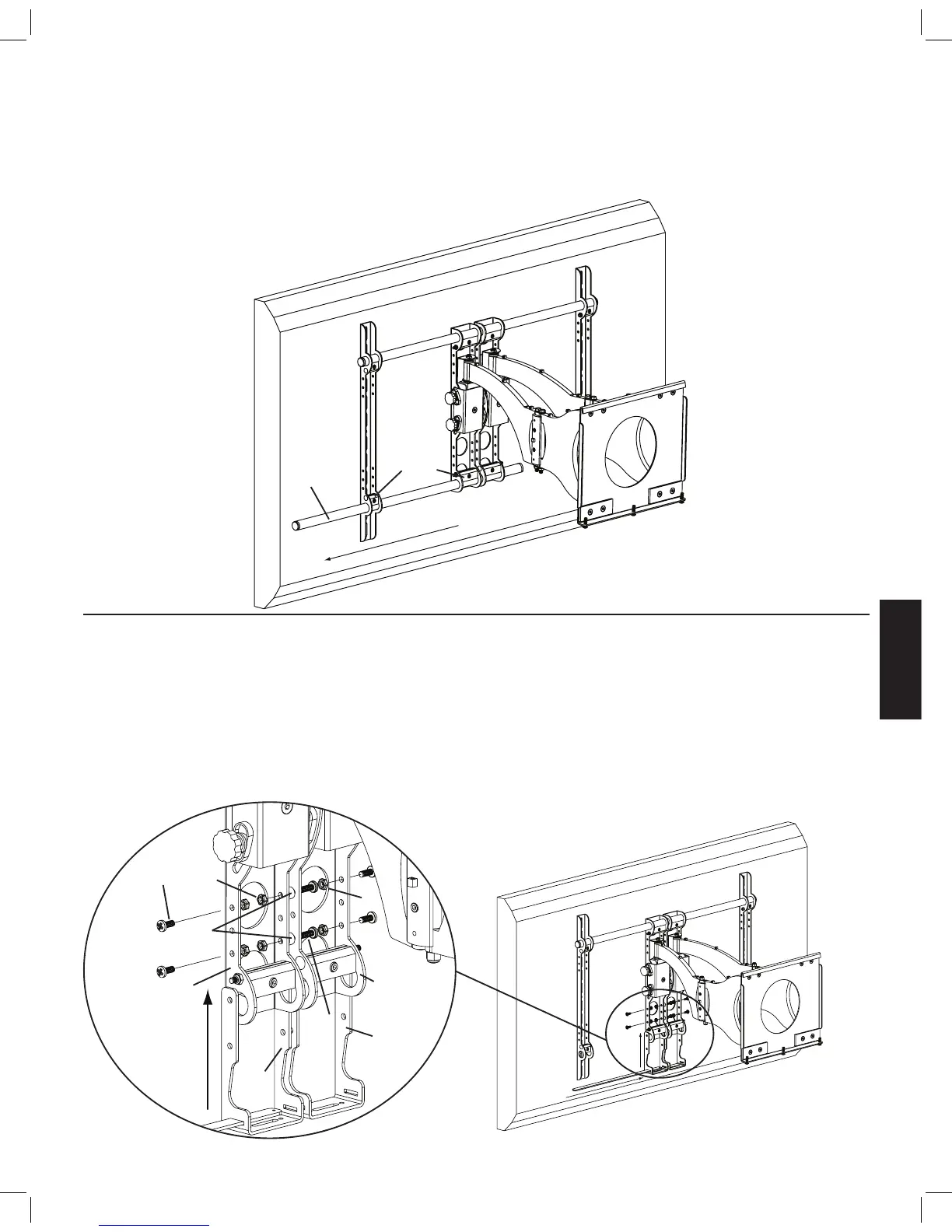

Fase 7: rimuovere il montaggio dalla piastra per parete e rimuovere il tubo trasversale inferiore dal gruppo di montaggio.
Rimuovere il montaggio dalla piastra per parete. Allentare i bulloni esagonali nelle quattro re morse inferiori e rimuovere il tubo
trasversale inferiore dal gruppo di montaggio. Vedere la Figura 7 di seguito.
Figura 7
gruppi
morsa
tubo trasversale
Fase 8: aggiungere le staffe alle assi
Se gli inserti lettati sull’altoparlante sono a una distanza compresa tra 3,8 cm e 14,5 cm, NON è necessario
utilizzare la barra di supporto (g) per l’installazione.
Posizionare la staffa dell’asse (d) in modo che si adatti sul gruppo dell’asse sul montaggio. Inserire un bullone 1/4 - 20 x 5/8 (k) attraverso il lato
esterno dellla staffa dell’asse, il gruppo dell’asse e in un dado da 1/4 - 20 (m). Inserire un bullone 1/4 - 20 x 1,5 (n) attraverso il lato interno dellla
staffa dell’asse, un distanziale (l), il bordo interno della staffa dell’asse adiacente. Avvitare in un dado 1/4 20. Fare scorrere la barra di supporto
attraverso gli alloggiamenti in ciascuna staffa per asse fino a quando non viene centrata con la staffa per parete. Vedere la Figura 8 di seguito.
Vista dettagliata
Figura 8
k m
m
l
gruppo asse gruppo asse
n
d
d
