PYCCKO
Информация по сборке для устройств VMSA, VMAA, VMAA18 и VMAA26 приведена в пунктах Шаг 1-6. Информация
по сборке для устройств VMDD и VMDD26 приведена в пунктах Шаг 7-12.

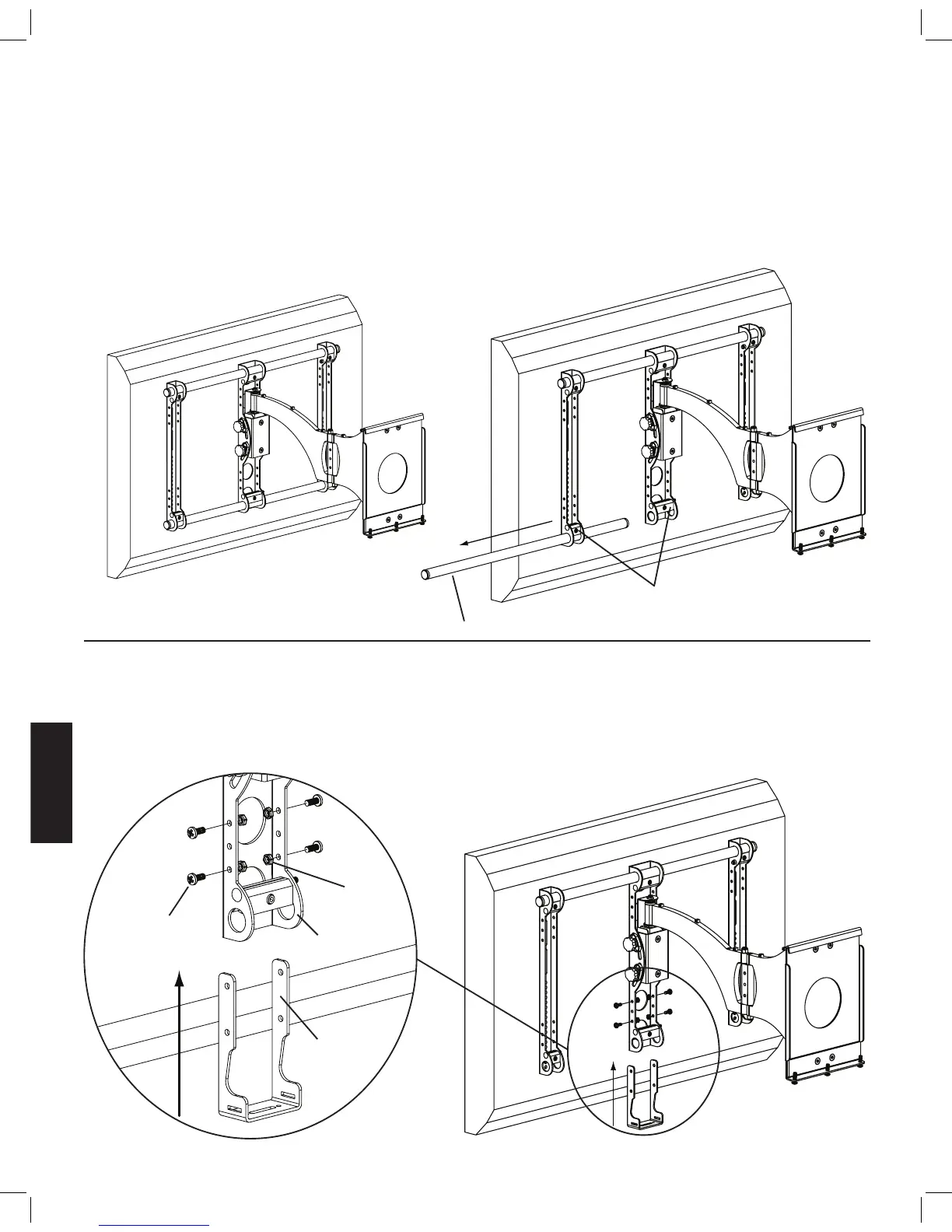

Шаг 1. Снятие крепления с настенной крепежной пластины и удаление нижней поперечной трубки из крепления.
Снимите крепление с настенной крепежной пластины. Ослабьте шестигранные винты в трех нижних зажимных
устройствах и выньте нижнюю поперечную трубку из крепления. См. рисунки 1a и 1b ниже.
Рисунок 1а Рисунок 1b
зажимное приспособление
поперечная трубка
Шаг 2. Крепление осевых скоб
Установите осевую скобу (d) так, чтобы она соответствовала осевому узлу на креплении. Вставьте винт 1/4 - 20 x 5/8 (k)
через осевую скобу, осевой узел в гайку 1/4 - 20 (m). Аналогично зафиксируйте осевую скобу с помощью всех четырех
винтов 1/4 - 20 x 5/8 и четырех гаек 1/4 - 20. Затяните все винты с помощью крестообразной отвертки. См. рисунок 2 ниже.
Увеличенное изображение Рисунок 2
m
k
осевой узел
d
