Шаг 3. Установка крепежных скоб
Проденьте нижнюю поперечную трубку через крепежную скобу (e), осевой узел, вторую крепежную скобу и через
вторую крепежную скобу для монитора. Затяните все три зажимные устройства, когда поперечная трубка пройдет
через вторую крепежную скобу для монитора. См. рисунок 3 ниже.

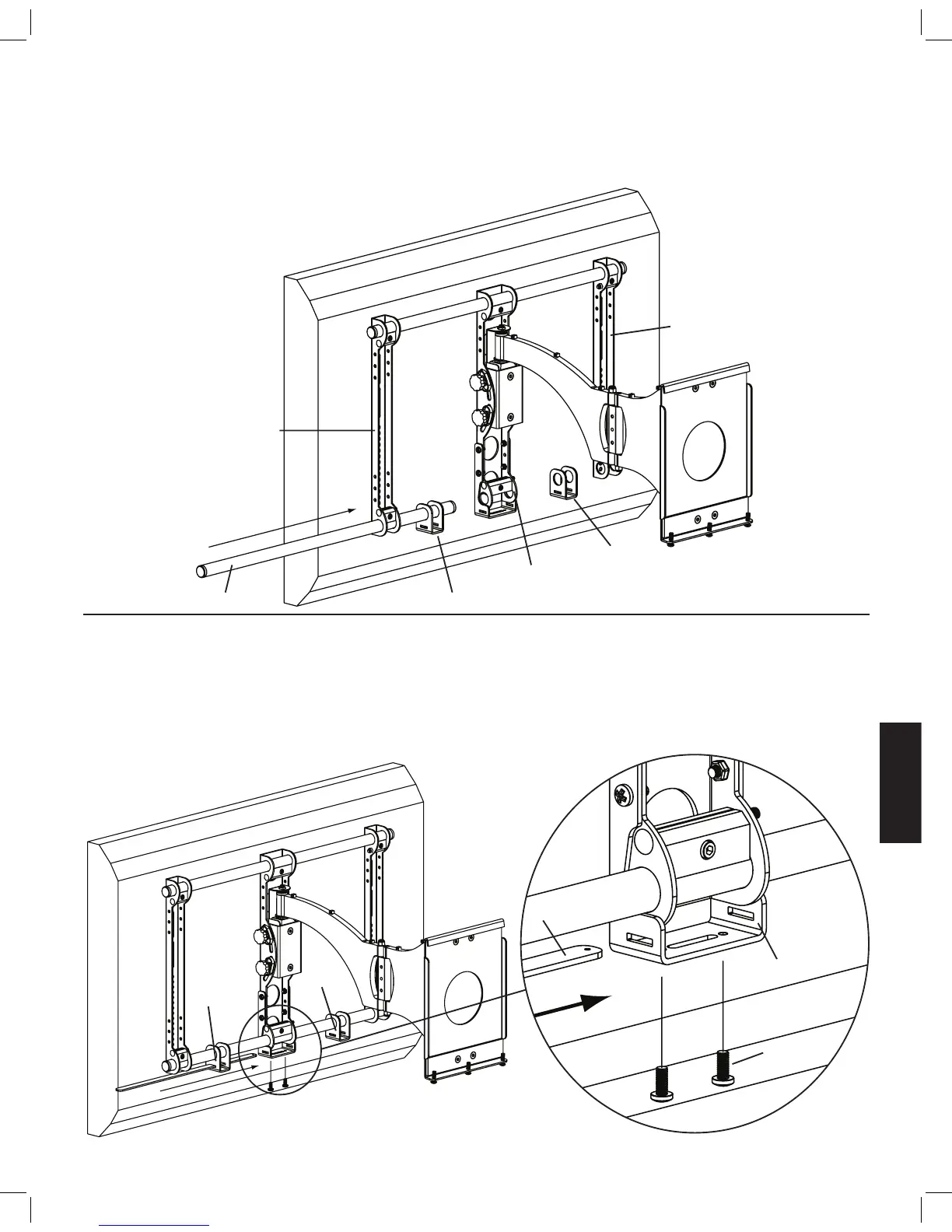

Рисунок 3
крепежная скоба для монитора
крепежная скоба
для монитора
e
осевой узел
поперечная трубка e
Шаг 4. Установка опорной планки
Проденьте опорную планку (g) через крепежную скобу (e), осевую скобу (d) и через вторую крепежную скобу.
Опорная планка должна быть центрирована по настенному креплению. Завинтите каждый винт 1/4 - 20 x 5/8 (k) через
отверстия внизу осевой скобы так, чтобы они достигли нижней части опорной планки. См. рисунок 4 ниже.
Рисунок 4 Увеличенное изображение
g
d
e
e
k
