Шаг 11. Присоединение креплений колонки к сборке без установки опорной планки
Завинтите винт 1/4 - 20 x 3/8 (j) через каждый верхний удлинитель (a,b) и через прорезь осевой скобы (d) в гайку
1/4 - 20 (m). Затяните, чтобы закрепить верхний удлинитель. См. рисунок 11 ниже.
Примечание: для колонок, которые имеют резьбовые вставки на расстоянии от 9,5 см до 14,5 см от выступов крепежных
скоб колонки, они должны быть обращены в разные стороны. Если резьбовые вставки расположены на расстоянии от
3,8 см до 9,5 см, выступы крепежных скоб колонки должны быть обращены прямо друг к другу. В приведенном ниже
примере, крепежные скобы колонки сконфигурированы для резьбовых вставок на расстоянии от 9,5 см до 14,5 см.

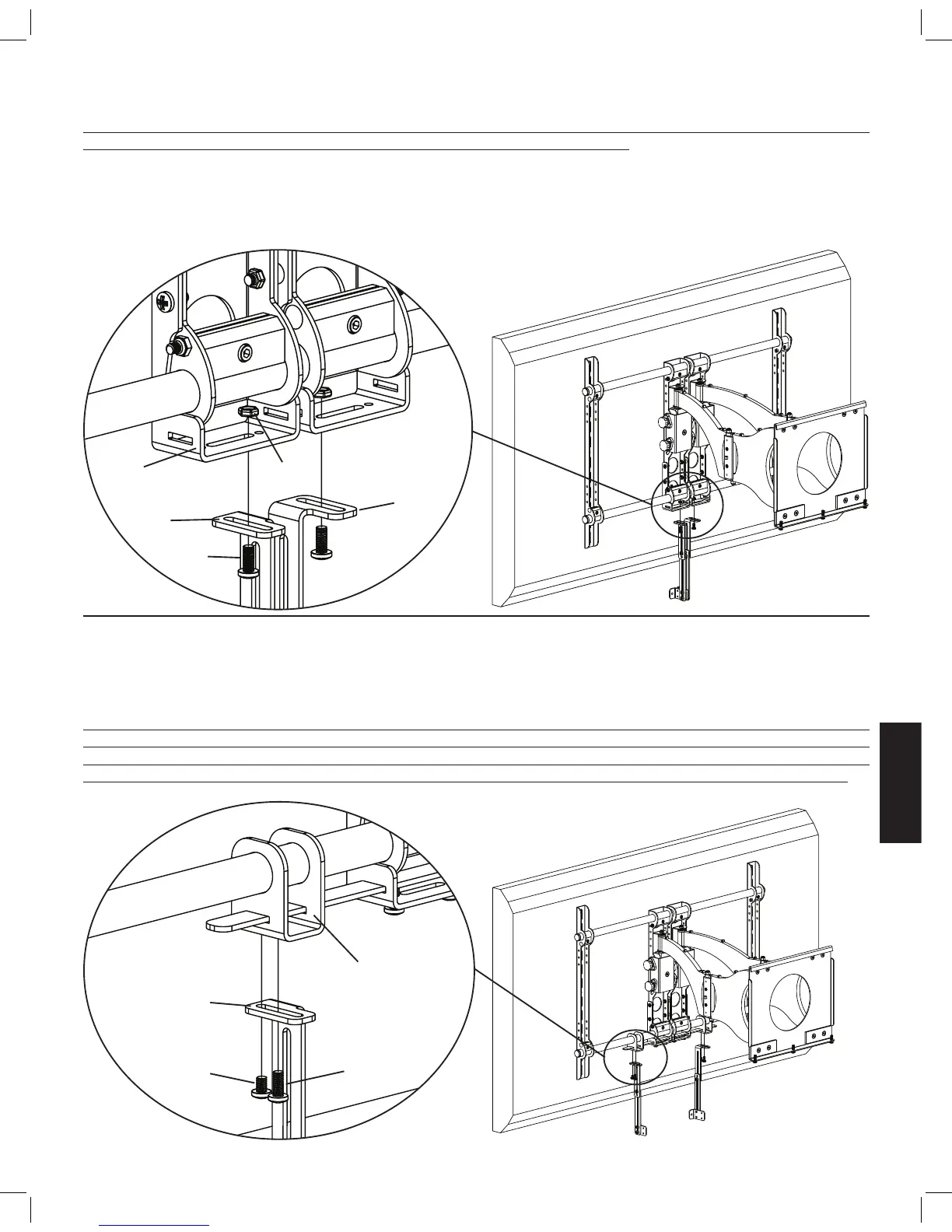

Увеличенное изображение Рисунок 11
d m
a
b
j
Шаг 12. Присоединение креплений колонки к сборке с установкой опорной планки
Завинтите винт 1/4 - 20 x 3/8 (j) через каждый верхний удлинитель (a,b) в крепежную скобу (e). Затяните, чтобы закрепить верхний
удлинитель к крепежной скобе. Завинтите винт 1/4 - 20 x 5/8 (k) через каждый верхний удлинитель. Пока не затягивайте винты
1/4 - 20 x 5/8, их следует затянуть до упора в нижнюю часть опорной планки после установки колонки. См. рисунок 12 ниже.
Примечание: для колонок, которые имеют резьбовые вставки на расстоянии от 14,5 см до 39,4 см, выступы крепежных
скоб колонки должны быть обращены друг к другу. Если резьбовые вставки расположены на расстоянии больше
39,4 см, выступы крепежных скоб колонки должны быть обращены в противоположные стороны. В приведенном ниже
примере, крепежные скобы колонки сконфигурированы для резьбовых вставок на расстоянии от 14,5 см до 39,4 см.
Увеличенное изображение Рисунок 12
e
a,b
j k
