VMSA、VMAA、VMAA18、VMAA26 の組み立てについては、手順 1 から手順 6 をご覧ください。VMDD と VMDD26
の組み立てについては、手順 7 から手順 12 をご覧ください。
手順 1：壁面プレートから取付具を取り外して、取付組立部品から下のクロスチューブを取り外す。
壁面プレートから取付具を取り外します。下方の 3 つのバイス組立部品にあるアレンボルトを緩めて、取付組立部品から下のほ
うのクロスチューブを取り外します。下の図 1a と 1b をご覧ください。

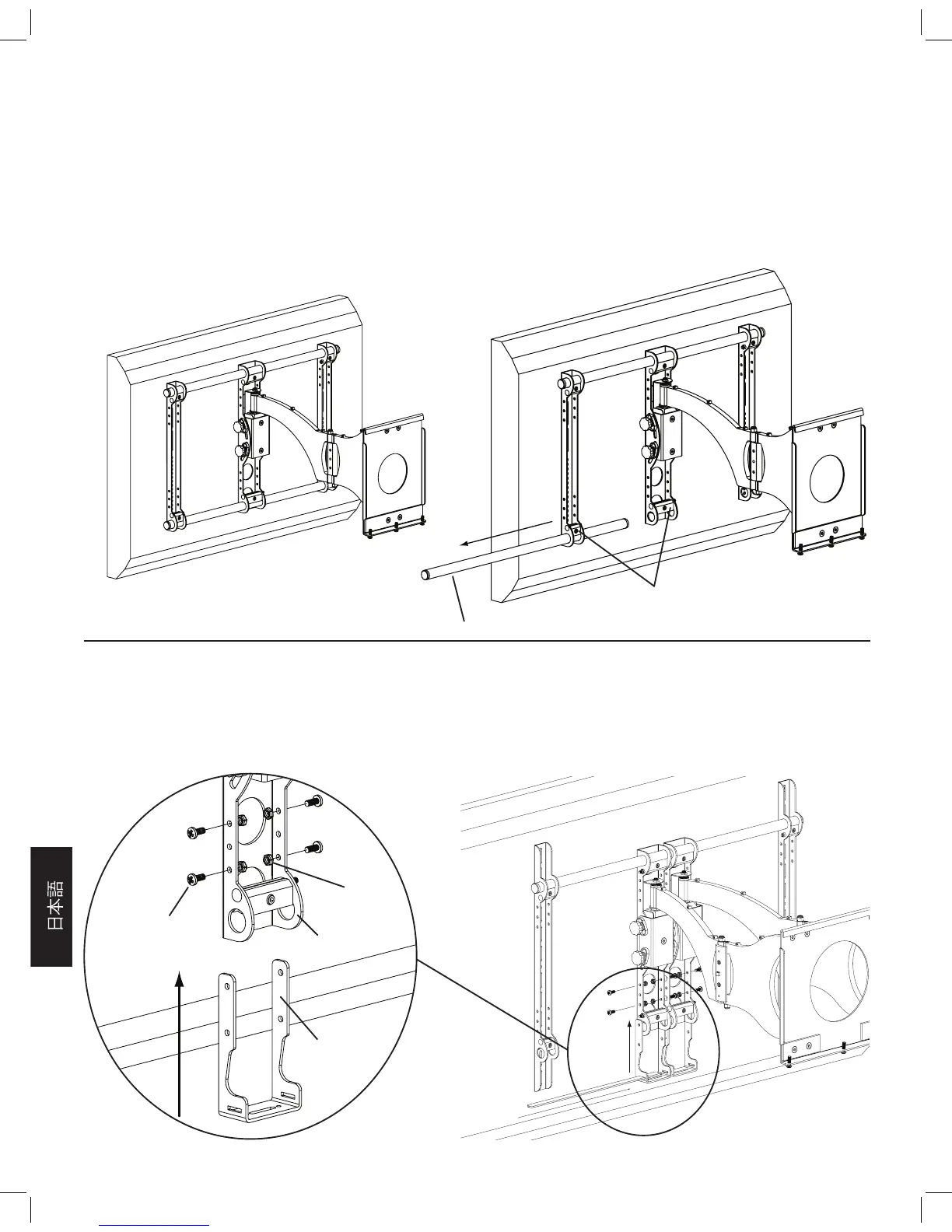

図 1a 図 1b
バイス組立部品
クロスチューブ
手順 2：軸取付金具の取り付け
軸取付金具 (d) を取付具の軸組立部品にぴったり合うように設置します。1/4 - 20 x 5/8 ボルト (k) を軸金具、軸組立部品、
1/4 - 20 ナット (m) の順に通します。1/4 -20 x 5/8 ボルト 4 本と 1/4 - 20 ナット 4 本で軸取付金具が固定されるまで、
繰り返します。各ボルトをプラスドライバーで締めて、固定します。下の図 2 をご覧ください。
詳細図 図 2
m
k
軸組立部品
d
