手順 3：支柱取付金具の取り付け
下にあるクロスチューブを支柱取付金具 (e)、軸組立部品、2 番目の支柱取付金具、2番目のモニター取付金具に通します。クロ
スチューブに 2 番目のモニター取付金具を通したら、3 つのバイス組立部品をすべて締めて、クロスチューブを固定します。下の
図 3 をご覧ください。

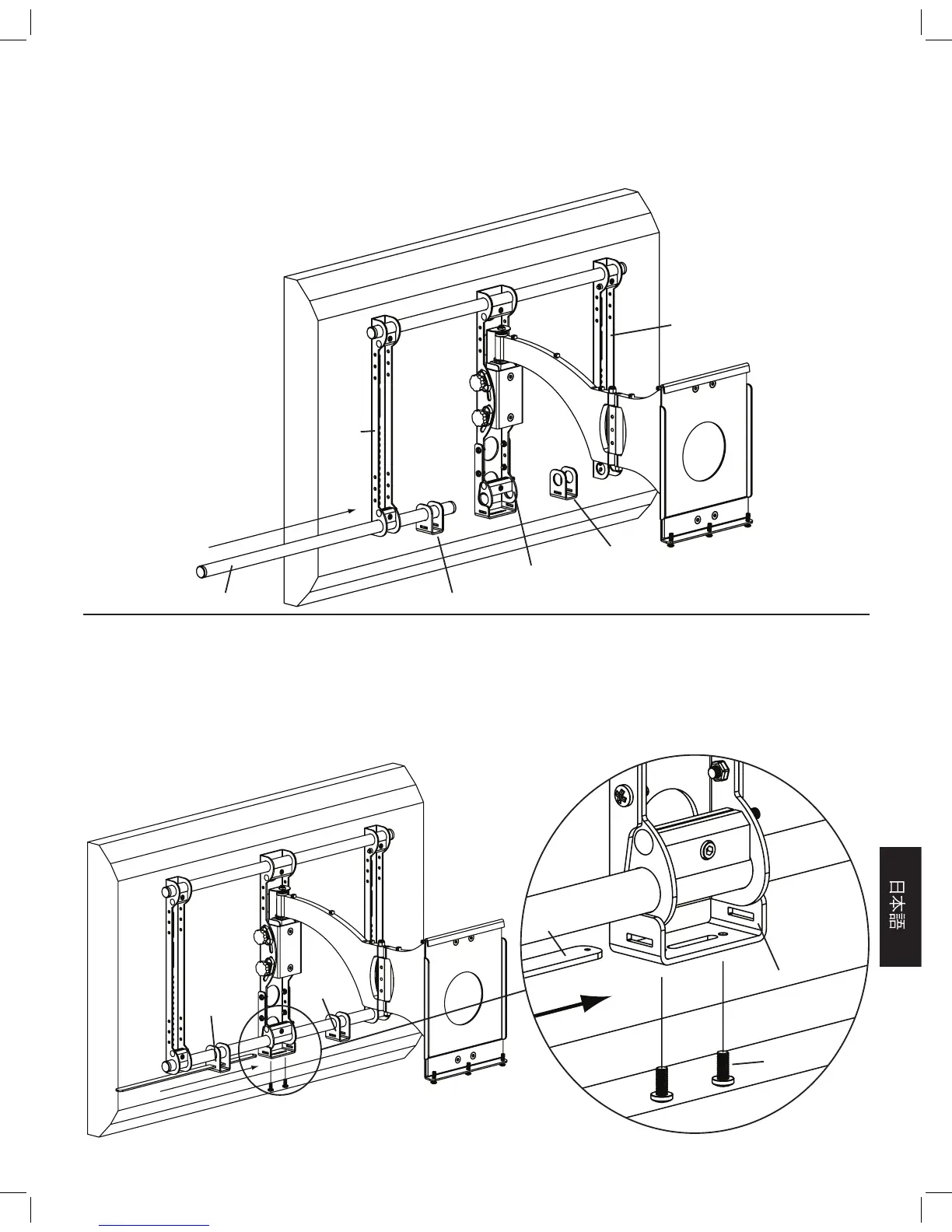

図 3
モニター取付用金具
モニター
取付金具
e
軸組立部品
クロスチューブ e
手順 4：支柱の取り付け
支柱 (g) を支柱取付金具(e)、軸取付金具(d)、もう 1 つの支柱取付金具に通します。支柱が壁面取付具の中央になるように確認し
ます。各 1/4 - 20 x 5/8 ボルト (k) を、支柱内に届くまで、軸取付金具の下にある各穴に通します。下の図 4 をご覧ください。
図 4 詳細図
g
d
e
e
k
