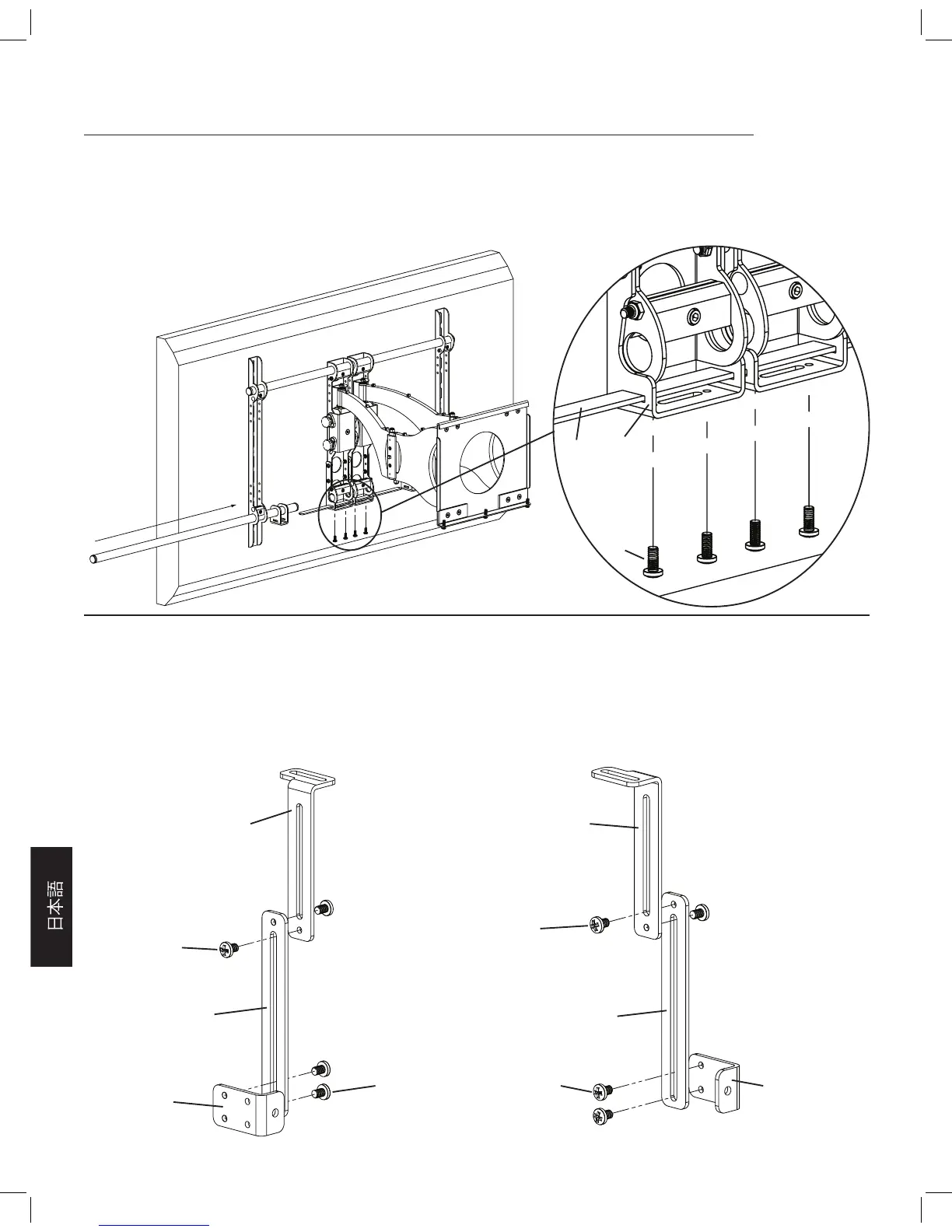

手順 9：棒金具の取り付け
注意：手順 8 で支柱が取り付けられていない場合は、この手順でクロスチューブをもう一度取り付けます。
下にあるクロスチューブを最初のモニター取付金具、最初の支柱取付金具 (e)、両方の軸組立部品、2 番目の支柱取付金具、2番
目のモニター取付金具に通します。クロスチューブに 2 番目のモニター取付金具を通したら、4 つのバイス組立部品をすべて締
めて、クロスチューブを固定します。各 1/4 - 20 x 5/8 ボルト (k) を、支柱 (g) に届くまで、軸取付金具 (d) の底にある各穴に
通します。下の図 9 をご覧ください。
図 9 詳細図
g d
k
手順 10：スピーカー付属品の設定 - 支柱を取り付けない場合。支柱を使用する場合の設定手順は、手順 5 をご覧ください。
以下のように、スピーカー付属品を設定します。プラスドライバーですべてのボルトを締めます。2 番目のスピーカー付属品も同じ
ように取り付けます。下の図をご覧ください。スピーカーの高さを調整するために、拡張組立部品 (a、b、c) を縦方向で調整でき
ます。スピーカーの奥行は、スピーカー取付金具 (f) の前後にある穴を使用して調整できます。上部拡張部品は上部にあるスロッ
トを使用して、スピーカーの奥行を調整できます。注意：まれに、下の拡張部品が不要な場合もあります。
設定 3 設定 4
a b
j
j
c c
j j f
f
