手順 11：スピーカー付属品を組立部品に設置 - 支柱を取り付けない場合
1/4 - 20 x 3/8 ボルト (j) を上向きに、それぞれ上部拡張部品 (a、b)、軸金具 (d) のスロット、1/4 - 20 ナット (m) を通しま
す。上部拡張部品を固定します。下の図 11 をご覧ください。
注意：ねじ込みインサートの間隔が 9.5 cm から 14.5 cm のスピーカーでは、スピーカー取付金具のタブはお互いに外向きに
します。ねじ込みインサートの間隔が 3.8 cm から 9.5 cm のスピーカーでは、スピーカー取付金具のタブはお互いに内向きに
します。下の例では、スピーカー取付金具は、9.5 cm から 14.5 cm 間での間隔のねじ込みインサート用に設定されています。

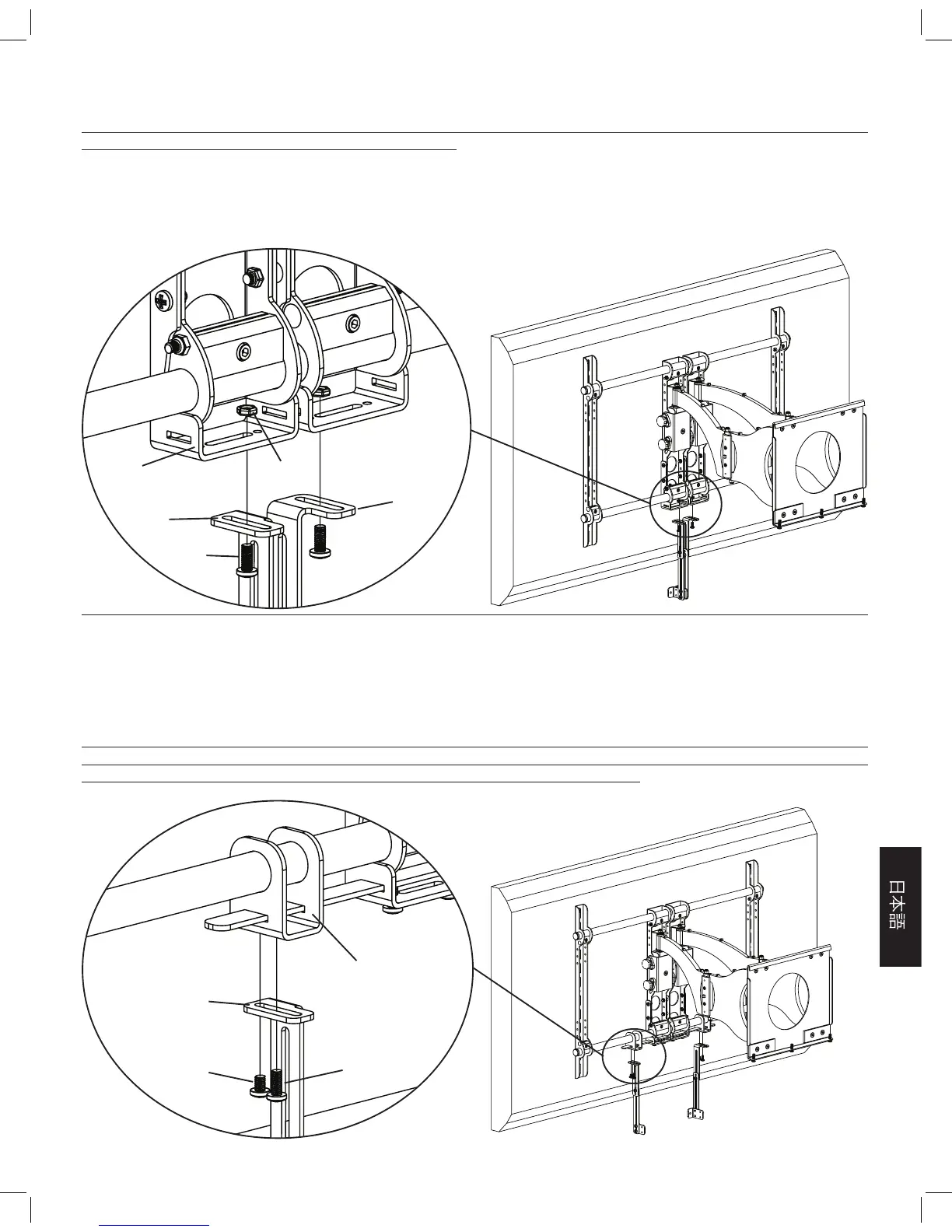

詳細図 図 11
d m
a
b
j
手順 12：スピーカー付属品を組立部品に設置 - 支柱を取り付ける場合
1/4 - 20 x 3/8 ボルト (j) を上向きにそれぞれ、上部拡張部品 (a、b) 支柱取付金具 (e) に通します。上部拡張部品が支柱取
付金具に固定されるように締め付けます。1/4 - 20 x 5/8 ボルト (k) を上向きにそれぞれ上部拡張部品に通します。ここでは、
1/4 - 20 x 5/8 ボルトを締めません。ボルトは、スピーカーが設置された後支柱に届くまで、締めつけます。下の図 12 をご覧く
ださい。
注意：ねじ込みインサートの間隔が 14.5 cm から 39.4 cm のスピーカーでは、スピーカー取付金具のタブはお互いに内向きに
します。ねじ込みインサートの間隔が 39.4 cm より広いスピーカーでは、スピーカー取付金具のタブはお互いに外向きにしま
す。下の例では、スピーカー金具は、14.5 cm から 39.4 cm の範囲に設定されています。
詳細図 図 12
e
a,b
j k
