6 7 8 9
1 3 4 5 2
Ordenador
Cable cruzado RS-232C
D-sub 9 patillas
(Macho)
(Hembra)
Disposición de contactos para
la terminal SERIAL
52

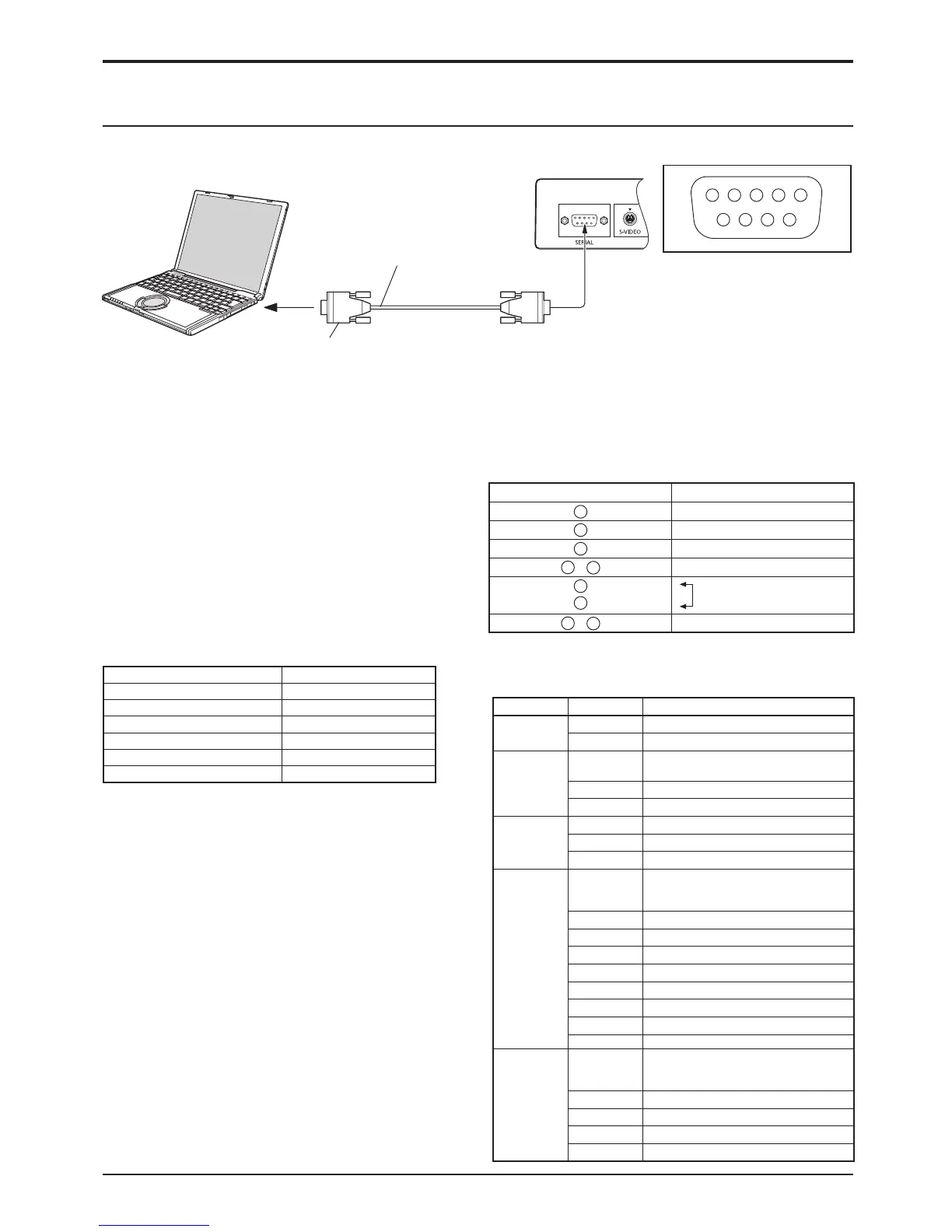

Conexión de las terminales SERIAL
Notas:
• Instale la computadora a conectar y el cable cruzado RS-232C de comunicación que conecta el terminal SERIAL
con la computadora.
• Los ordenadores mostrados sólo sirven como ejemplo.
• El equipo y los cables adicionales mostrados no son suministrados con este aparato.
El terminal SERIAL cumple con la especicación de interface
RS-232C para que pueda controlar la pantalla mediante
unordenador conectado en este terminal.
El ordenador requiere el uso de un software que permita
transmitir y recibir los datos de control que satisfagan
las condiciones que se dan a continuación. Utilice
una aplicación de ordenador tal como un idioma de
programación para crear el software. Para más detalles,
consulte la documentación de la aplicación de ordenador.
El terminal SERIAL se utiliza cuando la pantalla se controla mediante una ordenador.
Conexiones
Formato básico para datos de control
Agregue los parámetros de acuerdo a lo necesario
dependiendo del contenido de control.
Los comandos deben ser 1 comando / 1 línea que comienza
con “C” y naliza con un retorno de carro (0x0D).
Se introduce un espacio entre el comando “CF” y la
instrucción de control.
Se introduce un espacio entre el comando y el parámetro.
Ejemplo) CF_POWER_ON[CR]
_ : espacio
Notas:
• Si se envía un comando correcto, esta unidad enviará
un comando “000” a la computadora.
• Si se envía un comando incorrecto, esta unidad enviará
un comando diferente de “000” a la computadora.
• Mientras se encuentra en el modo de espera (alimentación
desconectada con control remoto, no responderán todas
las operaciones excepto “CF POWER ON”.
Nivel de señal Cumple con RS-232C
Método de sincronización Asincrónico
Velocidad de baudios 9600 bps
Paridad Ninguna
Longitud de carácter 8 bits
Bit de parada 1 bit
Operaciones de control -
Parámetros de comunicación
Nombres de las señales para el conector D-sub de 9 patillas
N° patilla
Detalles
2
R X D
3
T X D
5
GND
4
•
6
No se usa
7
8
(Corto circuitado en
esta unidad)
1
•
9
NC
Estos nombres de señales son los de las especicaciones
del ordenador.
Comandos
Comando Parámetro Detalles de control
CF POWER
ON Alimentación conectada
OFF Alimentación desconectada
CF VOLUME
**
000 - 100 *3 dígitos
Asigna directamente el nivel de volumen
UP Nivel de volumen actual +1
DN Nivel de volumen actual –1
CF MUTE
UP Cambie para seleccionar
ON Silenciamiento activado
OFF Silenciamiento desactivado
CF INPUT
UP
Cambie para seleccionar entre:
AV1
➞ AV2 ➞ PC ➞ DVI ➞ HDMI1 ➞
HDMI2
➞ AV1 ➞ …
AV1 Entrada VIDEO
AV2 Entrada Component/RGB
AV2YPBPR Entrada Component
AV2RGB Entrada RGB
PC Entrada PC
DVI Entrada DVI
HDMI1 Entrada HDMI1
HDMI2 Entrada HDMI2
CF SCREEN UP Cambie para seleccionar entre:
COMPLETO ➞ NORMAL ➞ ZOOM1 ➞
ZOOM2 ➞ COMPLETO ➞…
FULL Pantalla completa
NORMAL Pantalla normal
ZOOM Zoom 1
ZOOM2 Zoom 2
