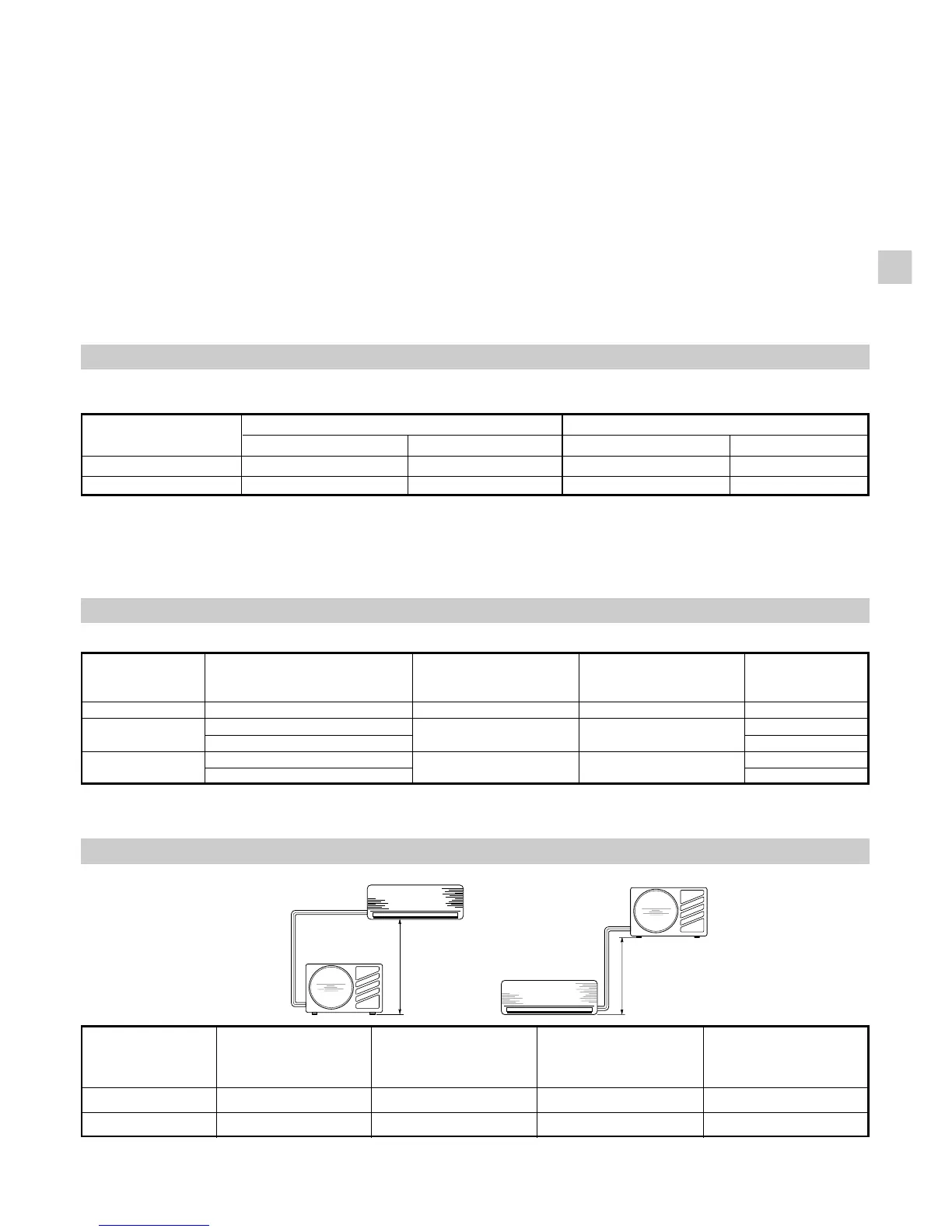

MODELE
LONGUEUR MAXIMUM LONGUEUR MAXIMUM DENIVELLATION QUANTITE DE
SANS ADDITION DE ADMISSIBLE MAXIMUM REFRIGERANT
REFRIGERANT H
ADDITIONNEL
(m) (m) (m) (g / m)*
3
ACCESSOIRES POUR L'INSTALLATION (NON LIVRES)
●
Lignes en cuivre recuit et désoxydé pour réfrigération pour le raccordement entre les unités. La ligne doit être isolée en mousse de
polyéthylène avec épaisseur min. de 8mm.
●
Tube en PVC pour sortie du condensat (Ø int.18mm) ayant une longueur suffisante pour diriger les condensats vers une sortie extérieure.
●
Huile frigorifique pour connexion flare (30 g environ).
●
Câble électrique multipolaire de longueur suffisante pour le raccordement entre les unités. La section et la longueur du câble électrique
recommandées sont rapportées dans le tableau "Données électriques". Les câbles doivent être de type H07RN-F minimum (selon CEI 20-
19 CENELEC HD22).
DONNEES ELECTRIQUES
LIMITES LONGUEUR LIGNE DE RACCORDEMENT ET DENIVELLATION
KR16X-KR18X 10 20 7 25
KR22X 10 30 7 25
* Si la longueur des lignes est comprise entre 10 et 20m, entre 10 et 30m (maximum) ajouter du 25 g/m réfrigérant. Il n'est pas
nécessaire d’ajouter de l'huile au compresseur.
H
H
(suite page 4)
GF
* Version triphasée
LONGUEUR, SECTION CABLES ET FUSIBLES RETARDES
Choix de l'emplacement d'installation - Appareil intŽrieur
EVITEZ
• L'exposition directe au soleil.
• La proximité de sources de chaleur qui pourraient affecter la structure de
l'appareil.
• Les zones dans lesquelles il existe une possibilité de fuites de gaz.
• L’exposition à des vapeurs d'huile (comme dans les cuisines ou près de
machines industrielles), car une contamination par de l'huile peut entraîner
des problèmes de fonctionnement et déformer les surfaces en plastique et
certaines pièces de l'appareil.
• Les emplacements où une assise manquant de stabilité pourrait occasionner
des vibrations, des bruits et des fuites d'eau.
• Les emplacements où la télécommande peut être éclaboussée par de
l'eau ou soumise aux effets de l'humidité.
• De faire des trous où il y a des câbles électriques ou des conduits.
RECHERCHEZ
• Un emplacement approprié à partir duquel l'ensemble de la pièce peut être
climatisé de manière uniforme.
• Un emplacement suffisamment solide pour supporter le poids de l'appareil.
• L’emplacement pour que la distance entre les deux appareils soit la plus
courte possible.
• Un espace suffisant pour permettre aussi bien un bon fonctionnement qu'une
maintenance aisée, ainsi qu'une circulation d'air libre autour de l'appareil.
Choix de l'emplacement d'installation - Appareil extŽrieur
EVITEZ
• Les sources de chaleur, les ventilateurs d'évacuation, etc.
• La lumière directe du soleil.
• Les endroits mouillés, humides ou de surface irrégulières.
• De faire des trous où il y a des câbles électriques ou des conduits.
RECHERCHEZ
• Un emplacement aussi frais que possible et bien ventilé.
• Utilisez des boulons ou similaire pour fixer l'appareil, afin d'en réduire le
bruit et les vibrations.
PETIT TUBE GROS TUBE
MODELE
DIAMETRE EXTERIEUR EPAISSEUR MIN. DIAMETRE EXTERIEUR EPAISSEUR MIN.
KR16X-KR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
KR22X 6,35 mm 0,8 mm 15,88 mm 1 mm
Longueur câbles Longueur ligne de puissance Longueur ligne de contrôle Fusibles
MODELE d’alimentation entre les unités entre les unités retardés
(“A”) m (“B”) m (“C”) m
22
20 m 20 m
20A
C16X - C18X
100* 10A
16 20A
C22X- CR22X 30 m 30 m
87* 10A
Section câbles (mm
2
)
2,5 2,5 1
C16X-C18X
CR16X- CR18X
