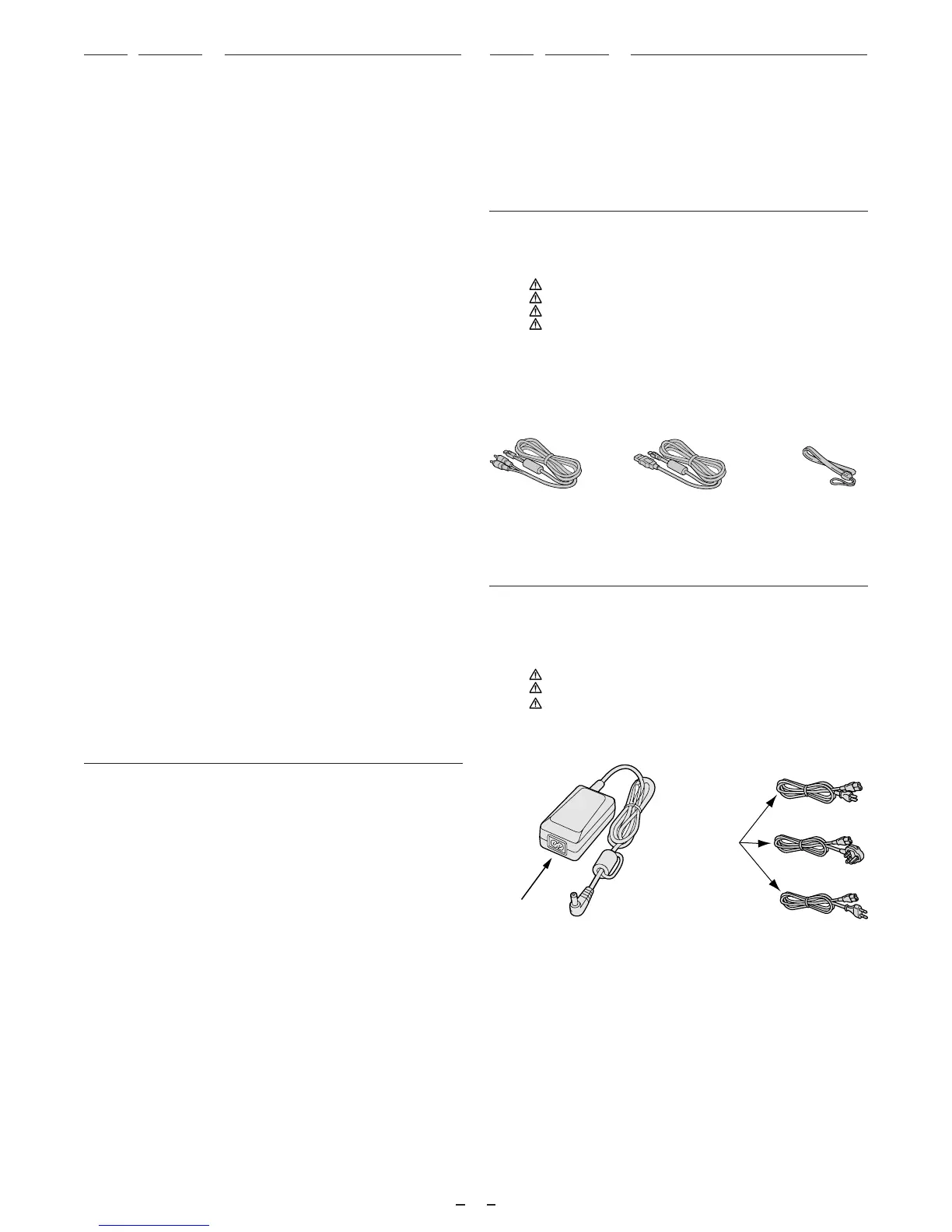

Page #26 background image
26
STRAP HANDCABLE,DSC USB
LOCATION PARTS NO. DESCRIPTION LOCATION PARTS NO. DESCRIPTION
COMPL PWB,ST-1
636 066 4616
(CAPACITORS)
C5401 403 367 6607 POS-SOLID 47U M 6.3V
C5403 403 272 5603 CERAMIC 0.033U K 16V
C5404 403 311 4505 CERAMIC 1000P K 50V
C5406 403 311 3409 CERAMIC 0.01U K 16V
C5407 403 311 3409 CERAMIC 0.01U K 16V
C5409 403 163 9604 CERAMIC 0.033U Z 25V
C5410 403 341 4407 CERAMIC 0.047U K 350V
C5411 403 357 3302 CERAMIC 0.01U K 630V
C5412 404 089 7507 ELECT 120U A 300V
(DIODES)
D5402 407 222 4104 DIODE SMH107A
D5403 407 227 5809 DIODE M1F60-4063
D5404 407 202 0102 DIODE F1SN4
D5405 408 048 8703 TY CR08AS-12-BT13 207
D5407 407 162 8507 DIODE DAN222
(SEMICONDUCTORS)
Q5401 405 115 7508 TR DTC123JE
Q5402 405 169 4508 TR DTC114EM
Q5405 405 147 9709 TR CPH3205
Q5407 405 152 5406 TR 3LN01S-TL
Q5409 405 171 4800 TR CY25BAJ-8F
(RESISTORS)
R5401 401 224 9303 MT-GLAZE 1K JA 1/16W
R5406 401 224 9105 MT-GLAZE 150 JA 1/16W
R5408 401 229 3900 MT-GLAZE 180 JA 1/16W
R5409 401 261 3302 MT-FILM 3.3K DU 1/16W
R5413 401 224 9006 MT-GLAZE 10K JA 1/16W
R5414 401 224 9303 MT-GLAZE 1K JA 1/16W
R5417 402 078 4407 MT-GLAZE 10M FKG 1/8W
R5418 401 226 5402 MT-GLAZE 56 JA 1/16W
R5419 401 261 7300 MT-FILME 82K DD 1/16W
R5420 401 261 2602 MT-FILM 10K DU 1/16W
R5422 402 079 0200 MT-GLAZE 220K JKG 1/8W
R5423 401 262 3202 MT-FILM 33 DD 1/16W
R5424 401 226 5402 MT-GLAZE 56 JA 1/16W
R5425 402 077 7409 MT-GLAZE 100K JKG 1/8W
R5426 401 225 9005 MT-GLAZE 470K JA 1/16W
R5429 401 224 9006 MT-GLAZE 10K JA 1/16W
(TRANSFORMERS)
T5401 645 048 9976 TRANS,STEP UP
T5402 645 048 9990 TRANS,STEP UP
(CONNECTOR)
CN541 645 054 8826 SOCKET,PWB-PWB 20(N.S.P)
(MISCELLANEOUS)
636 066 6900 SPACER FL CONDENSER-SX612
PACKING MATERIALS
7001 636 060 6036 CUSHION SHEET-SX354/JO
7002 636 067 1683 CARTON CASE INNER-612/EX,
VPC-MZ3EX ONLY
7002 636 068 6274 CARTON CASE INNER-612/GX,
VPC-MZ3GX ONLY
7002 636 067 1690 CARTON CASE INNER-SX612/U,VPC-MZ3 ONLY
7003 636 067 1720 REINFORCEMENT PAD,B-612EX (TOP)
7004 636 067 3533 REINFORCEMENT PAD,A-612EX (BOTTOM)
ACCESSORIES
9001 645 055 4988 CABLE,DSC A/V SX612
9002 645 055 4995 CABLE,DSC USB,SX612
9003 645 056 9005 BATTERY CHAGER
9004 645 056 9036 BATTERY,RECHARGE
9005 645 057 1503 CORD,POWER-1.2MK,EXCEPT VPC-MZ3
9005 645 057 1510 CORD,POWER-1.9MK,VPC-MZ3 ONLY
9113 636 067 3366 INSTRUCTION MANUAL,CAMERA GB
9114 636 067 3373 INSTRUCTION MANUAL ,SOFT GB
(Sanyo Software Pack 6.2)
9117 636 067 9658 INSTRUCTION MANUAL ,PHOTO EX GB
(Photo Explorer ver. 7.0)
9118 636 063 1939 STRAP HAND-SX511/J
AC ADAPTOR : VAR-G6U,G6EX,G6E
(Option)
645 057 1510 CORD,POWER-1.9MK,VAR-G6U ONLY
645 002 6805 CORD,POWER-1.875MK,VAR-G6EX ONLY
645 036 7434 CORD,POWER-1.2MK,VAR-G6E ONLY
Cord, Power
(VAR-G6U)
(VAR-G6E)
(VAR-G6EX)
N.S.P.
CABLE,DSC A/V
