R110
6
Coaxial optical SubOut
Ethernet Wi-Fi Antenna
6 7
Right Speakers Left
On
Off
4
9 10

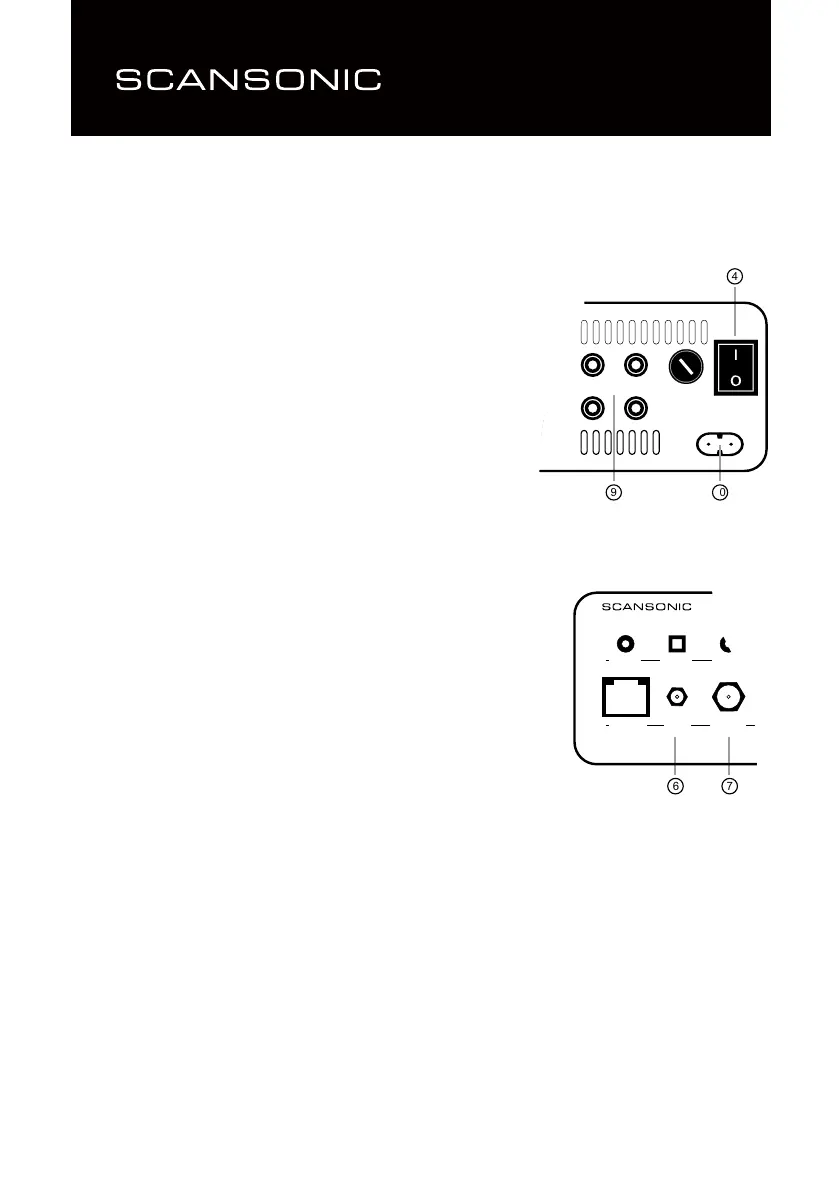

Conectar el R110
Apague primero todos los equipos cuando los conecte a su R110.
Coloque el interruptor de encendido On/Off (4) en Off.
Conecte el cable de alimentación en el conector del panel trasero (10)
y luego enchúfelo a la red eléctrica.
Conectar los altavoces
Apague siempre la unidad cuando conecte los altavoces.
Conecte los cables de los altavoces a los bornes de conexión de los
terminales de salida (9), que aceptan cables de hasta Ø 4mm.
Asegúrese de que los bornes de los terminales positivos (de color rojo
marcados con +) están conectados a los terminales positivos de los
altavoces, y que los terminales negativos (de color negro y marcados
con -) están conectados a los terminales negativos de los altavoces.
Monte la antena Wi-Fi (corta) en el terminal Wi-Fi (6).
Monte la antena FM/DAB (larga) en el terminal de antena (7).
