Schartec 3 Series - Connexions

33
Connexions
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26
-
+
Motor1 Power Hall Sensor
- +
Motor2 Power Hall Sensor
5V Signal
GND
5V Signal
GND
M1+ M1- M2+ M2-
Lit+ Lit- Lat+ Lat-
5V
S1 S2 GND Lmt1
Lmt2 GND Lmt3 Lmt4
GND DKey
SKey GND Ph1 PhVcc GND Ph2 PhVcc

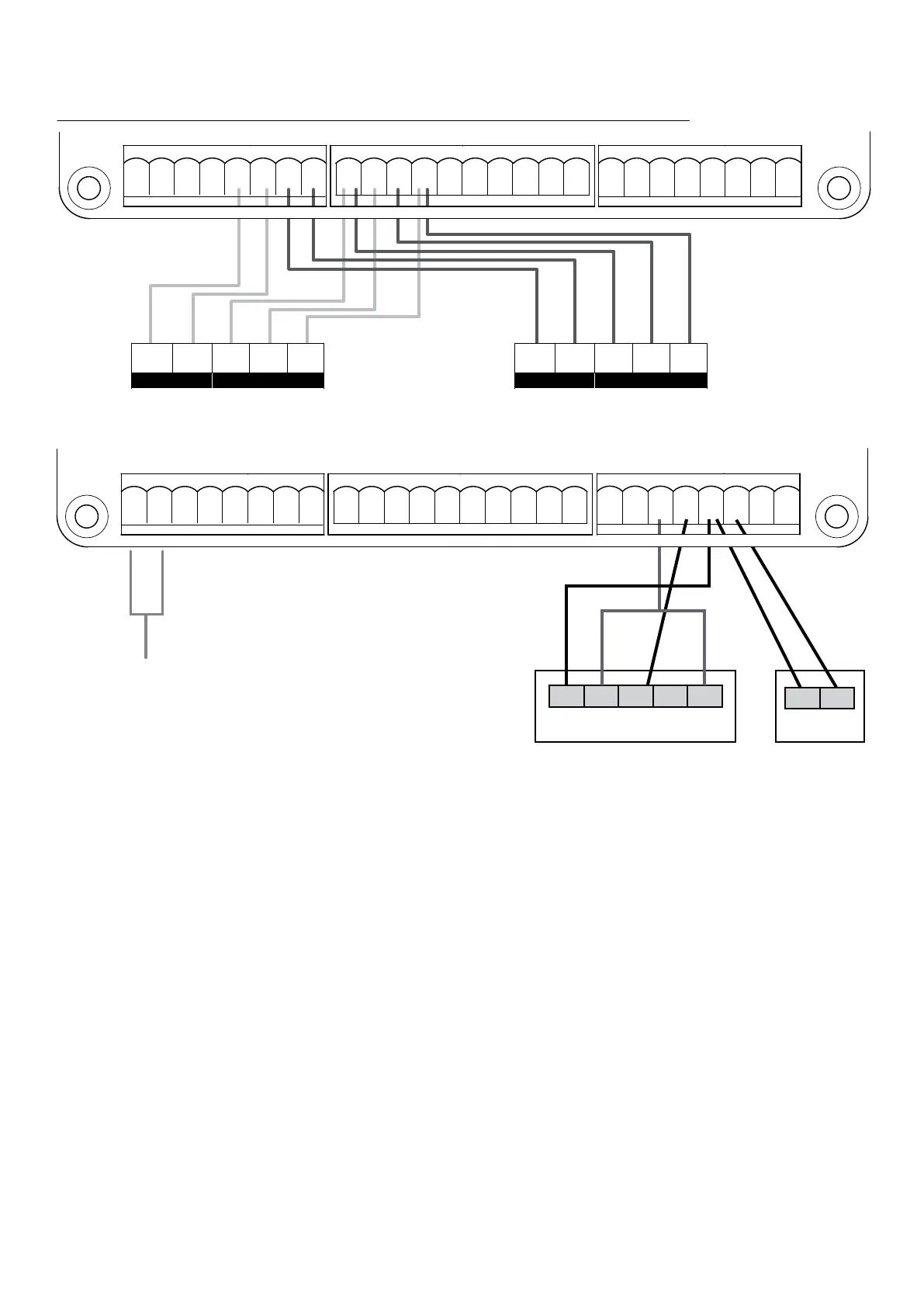

Connexion des moteurs
Attention : les 5 câbles par moteur doivent être connectés ! Sinon, aucune fonction n'est possible !
Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2-
5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND
2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc
19 20 21 22 23 24 25 26
1
+
12-24V AC/DC
COM
NO NC
-
+
12-24V AC/DC
-
Connexion de la cellule photoélectrique et du feu de signalisation
Feu de signalisation
avec connexion
12-24V AC/DC
Récepteur Émetteur
Cellule photoélectrique
La cellule photoélectrique sert de dispositif de sécurité supplémentaire pour les opérateurs de porte. Elle se compose d'un émetteur
et d'un récepteur et réagit lorsque le faisceau lumineux est interrompu.
NOTE :
• La cellule photoélectrique DOIT être correctement connectée et réglée pour pouvoir commencer l'apprentissage du système !
• La cellule photoélectrique DOIT être correctement connectée et réglée pour que la minuterie puisse être utilisée pour la ferme-
ture automatique !
Récepteur :
• Connecter la connexion (+) du 12-24V AC/DC au PhVcc
• Connecter la connexion (-) du 12-24V AC/DC à GND
• Connecter le port COM à PH1
• Connecter la connexion NC à GND
• NO connexion n'est pas connectée
Émetteur :
• Connecter la connexion (+) du 12-24V AC/DC au PhVcc
• Connecter la connexion (-) du 12-24V AC/DC à GND
