Schartec 3 Series - Anschlüsse

5
Anschlüsse
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26
-
+
Motor1 Power Hall Sensor
- +
Motor2 Power Hall Sensor
5V Signal
GND
5V Signal
GND
M1+ M1- M2+ M2-
Lit+ Lit- Lat+ Lat-
5V
S1 S2 GND Lmt1
Lmt2 GND Lmt3 Lmt4
GND DKey
SKey GND Ph1 PhVcc GND Ph2 PhVcc

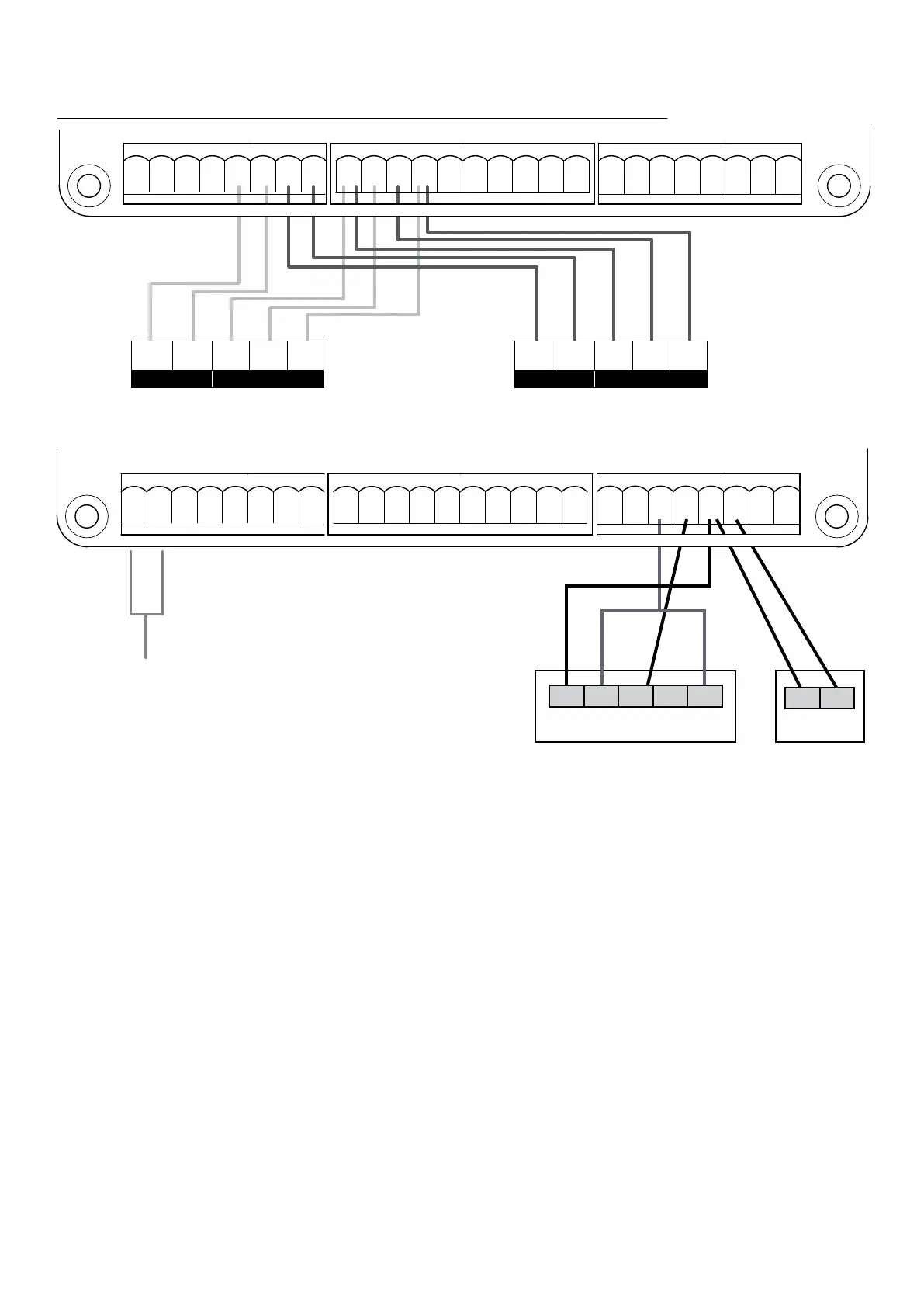

Anschluss der Motoren
Achtung: alle 5 Kabel pro Motor müssen angeschlossen werden! Sonst keine Funktion möglich!
Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2-
5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND
2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc
19 20 21 22 23 24 25 26
1
+
12-24V AC/DC
COM
NO NC
-
+
12-24V AC/DC
-
Anschluss Lichtschranke & Signalleuchte
Signalleuchte mit
12-24V AC/DC
Anschluss
Empfänger Sender
Lichtschranke
Die Lichtschranke dient als zusätzliche Sicherheitseinrichtung für Torantriebe. Sie besteht aus einem Sender und einem Empfänger
und reagiert bei Unterbrechung des Lichtstrahls.
HINWEIS:
• Die Lichtschranke MUSS richtig angeschlossen und justiert sein, um mit dem Lernen des Systems zu beginnen!
• Die Lichtschranke MUSS richtig angeschlossen und justiert sein, um den Timer für die automatische Schließung verwenden zu
können!
Empfänger:
• Verbinden Sie der Anschluss (+) von der 12-24V AC/DC mit PhVcc
• Verbinden Sie der Anschluss (-) von der 12-24V AC/DC mit GND
• Verbinden Sie der Anschluss COM mit PH1
• Verbinden Sie der Anschluss NC mit GND
• Anschluss NO wird nicht verbunden
Sender:
• Verbinden Sie der Anschluss (+) von der 12-24V AC/DC mit PhVcc
• Verbinden Sie der Anschluss (-) von der 12-24V AC/DC mit GND
