Schartec 3 Series - Page 6

6
Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2-
5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND
2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc
19 20 21 22 23 24 25 26
1

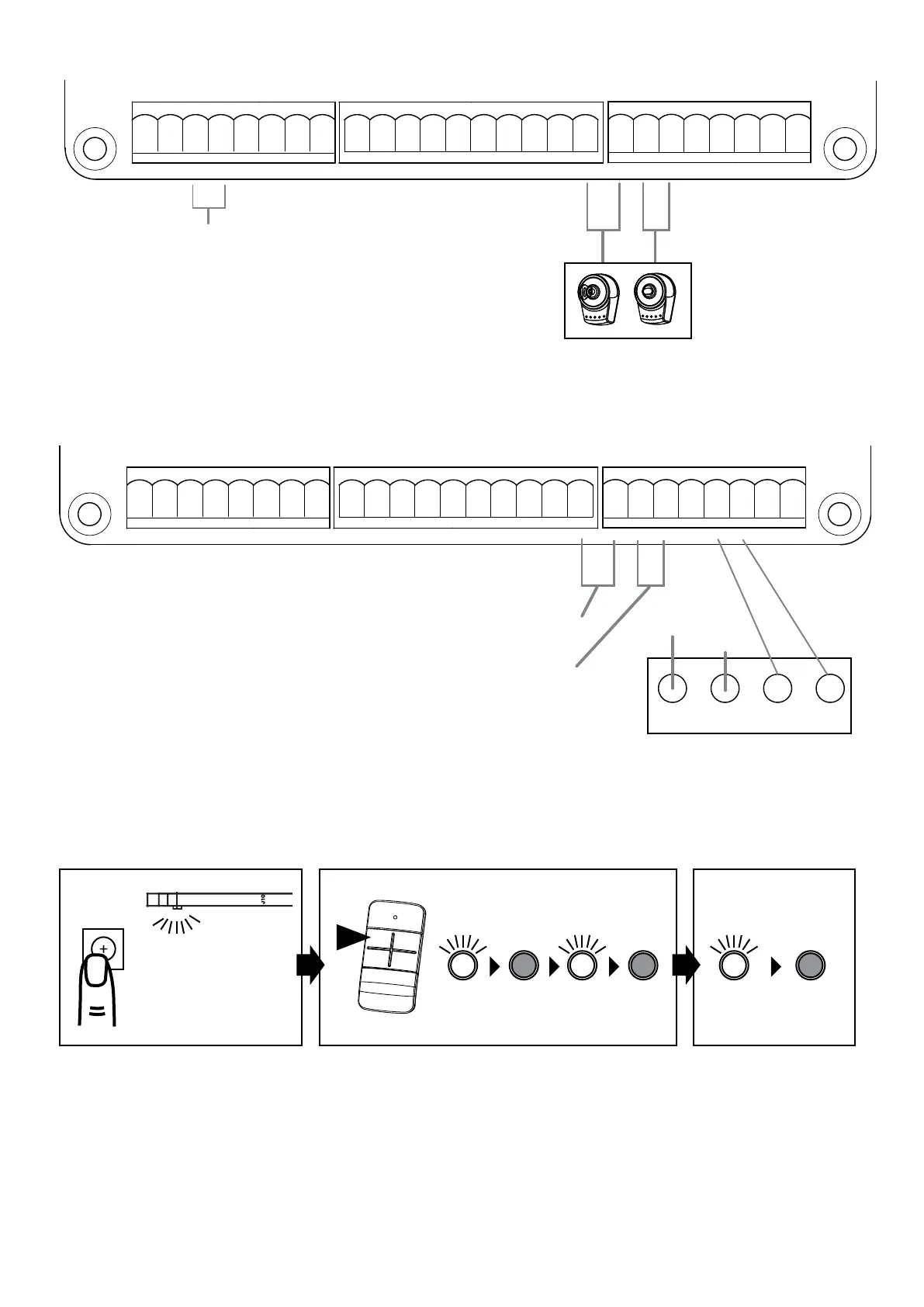

Anschluss Taster / Schlüsseltaster / Elektroschloss (nicht enthalten)
Elektroschloss
AC/DC Anschluss
HINWEIS: Bedienmöglichkeiten können im Menü “FK/FL”
geändert werden (Siehe S. 12).
ACHTUNG: Das Elektroschloss muss an dem Flügel montiert
werden, welches als erstes öffnet/als letztes schließt!
Anschluss für
2-Flügeligesbetrieb
Anschluss für
1-Flügeligesbetrieb
Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2-
5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND
2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc
19 20 21 22 23 24 25 26
1
Anschluss Externer Funkempfänger (nicht enthalten)
HINWEIS: Bedienmöglichkeiten können im
Menü “FK/FL” geändert werden (Siehe S. 12).
Anschluss für
2-Flügeligesbetrieb
Anschluss für
1-Flügeligesbetrieb
Externer Funkempfänger
Relais Ausgänge 12-24 V AC/DC
+
-
DKey oder SKey
GND
Handsender einlernen
Drücken Sie “RF-learn” für ca. 2 Sekunden, bis die blaue LED angeht. Drücken Sie nun die obere linke
Handsendertaste. Die blaue LED blinkt dreimal und geht nach 10 Sekunden aus. Der Handsender ist nun eingelernt.
Bemerkung: Um die eingelernten Handsender zu löschen, halten Sie “RF-LEARN” für ca. 10 Sekunden bis blaue LED aus geht.
ACHTUNG: Die Fernbedienung löst das Öffnen/Schließen des Toröffners erst aus, wenn das Einlernen des Systems
erfolgreich durchgeführt wurde!!!
RF-Learn
2 Sek.
blaue LED an
blaue LED blinkt dreimal
blaue LED nach
ca. 10 sek aus
