58 59
Wymiana dysków tnących, rys. 7
Ostrzeżenie: w celu uniknięcia obrażeń wskutek
przypadkowego rozruchu maszyny, przed wymianą
dysków pilarki, przełącznik musi był wyłączony a
wtyczka wyjęta z gniazdka sieciowego.
Wyjąć wtyczkę maszyny z gniazdka.
Ustawić jednostką tnącą na pozycję “cięcie ukośne”.
Odblokować ruchomą osłonę dysku (7) wciskając blo-
kadę 3 (Rys. 1).
W tym czasie należy podnieść osłonę dysku pilarki (7),
aby uwolnić dysk pilarki (8).
Nacisnąć blokadę dysku pilarki A (Rys. 7.1) do cza-
su, dysk pilarki zostanie zablokowany na swoim
miejscu.
Poluzować śrubę mocującą dysku pilarki za pomocą
dostarczonego klucza nasadowego (B) (Uwaga: gwint
lewostronny).
Wyjąć śrubę i kołnierz dysku pilarki.
Wyjąć ostrożnie dysk pilarki. Należy uważać, aby nie
skaleczyć się zębami dysku pilarki.
Umieścić nowy dysk na wewnętrznym kołnierzu dysku
pilarki przestrzegając właściwego rozmiaru i kierunku
obrotów dysku.
Zamocować zewnętrzny kołnierz dysku na swoim
miejscu i dokręcić mocno śrubę.
Umieścić osłonę dysku pilarki ponownie w odpowied-
niej pozycji.
Wymiana baterii lasera (rys. 8)
Zdjąć osłonę 1 pojemnika na baterie lasera. Wyjąć
obie baterie.
Wymienić obie baterie na baterie tego samego lub
równorzędnego typu. Upewnić się, że bieguny nowych
baterii skierowane są tym samym kierunku co w sta-
rych bateriach.
Zamknąć osłonę pojemnika na baterie.
Sprawdzić promień lasera. Ustawić ponownie, jeżeli
to konieczne.
Konserwacja
OSTRZEŻENIE: Dla swojego własnego bezpieczeń-
stwa, wyłączyć przełącznik i wyjąć wtyczkę z gniazd-
ka sieci elektrycznej przed konserwowaniem lub
smarowaniem swojej piły ukosowej.
Ogólna konserwacja
Od czasu do czasu, należy zetrzeć wióry i pył z maszy-
ny za pomocą ściereczki. Smarować ruchome części raz
na miesiąc w celu wydłużenia żywotności narzędzia. Nie
smarować silnika.
Substituição das lâminas da serra, Fig. 7
Advertência: Antes de substituir as lâminas da serra o in-
terruptor deve ser desligado e a ficha deve ser desligada
da tomada, para evitar lesões provocadas pelo arranque
acidental da máquina.
Desligar a ficha da tomada.
Definir a unidade de corte para a posição “esqua-
dria”.
Destrave a tampa móvel da lâmina da serra (7) pres-
sionando o bloqueador 3 (Fig. 1).
Ao fazê-lo levante a tampa da lâmina da serra (7) para
libertar a lâmina da serra (8).
Empurre o travão da lâmina da serra A (fig. 7.1) até a
lâmina da serra ficar bloqueada no lugar.
Afrouxamento do parafuso de fixação da lâmina da
serra com a chave sextavada fornecida (B) (Atenção,
rosca esquerda).
Remova o parafuso e a rosca da lâmina.
Remova a lâmina da serra cuidadosamente. Atenção:
Perigo de lesões causadas pela lâmina da serra.
Posicione a nova lâmina da serra na rosca interior da
lâmina da serra respeitando o tamanho correcto e o
sentido de rotação da lâmina da serra.
Anexe a rosca exterior da lâmina da serra e aperte o
parafuso firmemente.
Posicione a tampa traseira da lâmina da serra na po-
sição correcta.
Substituição das pilhas do laser (fig. 8)
Remova a tampa do compartimento da bateria laser 1.
Retire as duas pilhas.
Substitua ambas as pilhas pelo mesmo tipo ou equi-
valente. Certifique-se que os pólos ficam na mesma
direcção que as pilhas velhas.
Feche a tampa do compartimento.
Verifique a linha de laser. Reajuste se necessário.
Manutenção
ADVERTÊNCIA: Para sua segurança, desligue o interruptor
e retire a ficha da tomada antes de fazer a manutenção ou
lubrificação da sua serra de esquadria.
Manutenção geral
Ocasionalmente use um pano para limpar os partículas
e o pó da máquina. Lubrifique as partes rotativas uma
vez por mês para prolongar a duração da ferramenta. Não
lubrifique o motor.
Αντικαθιστώντας τις λεπίδες κοπής, Εικ. 7
Προειδοποίηση: Προτού αντικαταστήσετε τις λεπίδες
κοπής ο διακόπτης πρέπει να είναι απενεργοποιη-
μένος και το φις κεντρικής παροχής πρέπει να είναι
αποσυνδεδεμένο από την πρίζα κεντρικής παροχής
έτσι ώστε να αποφύγετε τραυματισμούς από ακού-
σια εκκίνηση της μηχανής.
Αποσυνδέστε το φις κεντρικής παροχής.
Ρυθμίστε τη μονάδα πριονίσματος στη θέση «λειτουρ-
γία φαλτσοπρίονου».
Ξεκλειδώστε το μετακινούμενο κάλυμμα δίσκου (7)
πιέζοντας τον αναστολέα 3 (Εικ. 1).
Κατά την πραγματοποίηση αυτού, ανασηκώστε το
κάλυμμα δίσκου (7) ώστε να ελευθερώσετε το δίσκο
(8).
Πιέστε τον αναστολέα δίσκου κοπής A (εικ. 7.1) μέχρι
να ασφαλιστεί ο δίσκος κοπής στη θέση του.
Χαλαρώνοντας τη βίδα σταθεροποίησης του δίσκου
κοπής με το παρεχόμενο σωληνωτό κλειδί (B) (Προ-
σοχή, αριστερό σπείρωμα).
Αφαιρέστε τη βίδα και τη φλάντζα του δίσκου κοπής.
Αφαιρέστε προσεκτικά το δίσκο κοπής. Προσοχή: Κίν-
δυνος τραυματισμών από το δίσκο κοπής.
Ρυθμίστε τον καινούριο δίσκο κοπής στην εσωτερική
φλάντζα του δίσκου κοπής τηρώντας το σωστό μέγε-
θος και κατεύθυνση περιστροφής του δίσκου κοπής.
Συνδέστε την εξωτερική φλάντζα του δίσκου κοπής και
συσφίξτε τη βίδα σταθερά.
Επαναφέρετε το κάλυμμα του δίσκου κοπής στη σω-
στή θέση.
Αντικαθιστώντας τις μπαταρίες του λέιζερ (εικ. 8)
Αφαιρέστε το κάλυμμα του τμήματος μπαταριών λέιζερ
1. Αφαιρέστε και τις δύο μπαταρίες.
Αντικαταστήστε και τις δύο μπαταρίες με ίδιο ή έναν
ισοδύναμο τύπο. Σιγουρευτείτε ότι οι πόλοι αντικρίζουν
στην ίδια κατεύθυνση με τις παλιές μπαταρίες.
Κλείστε το κάλυμμα του τμήματος μπαταριών.
Ελέγξτε τη γραμμή λέιζερ. Αναπροσαρμόστε εάν είναι
απαραίτητο.
Συντήρηση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη δική σας ασφάλεια, απε-
νεργοποιήστε το διακόπτη και αφαιρέστε το φις από
την πρίζα παροχής ρεύματος προτού να συντηρήσε-
τε ή να λιπάνετε το φαλτσοπρίονό σας.
Γενική Συντήρηση
Περιστασιακά χρησιμοποιήστε ένα ύφασμα για να σκου-
πίσετε πριονίδια και σκόνη από τη μηχανή. Λιπάνετε τα
περιστροφικά μέρη μια φορά το μήνα για να επεκτείνετε
τη ζωή του εργαλείου. Μην λιπαίνετε τον κινητήρα.
A
7
8
B

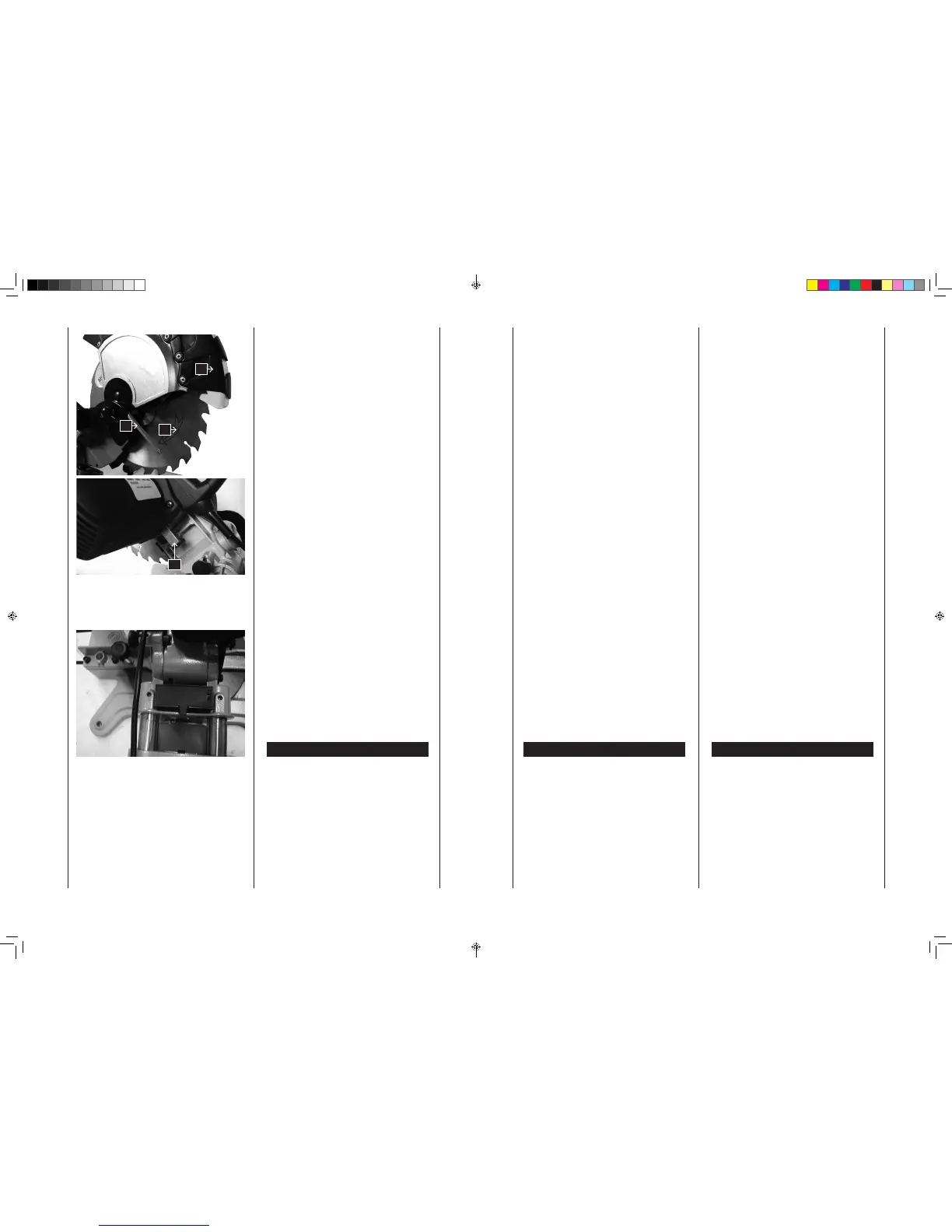

Fig. 7
Fig. 7.1
Fig. 8
