Scheppach 5901201901 User Manual

6 7
Legende, Fig. 1
1 Zugschlitten
2 Oberer Sägeblattschutz
3 Unterer Sägeblattschutz-Klemmhebel
4 Auslöseschalter
5 Griff
6 Motor
7 Unterer Sägeblattschutz
8 Sägeblatt mit Hartmetallspitze
9 Anlagefläche
10 Verlängerungsstütze
11 Winkelskala
12 Handgriff
13 Tischeinlage
14 Drehtisch
15 Bolzenlöcher
16 Sockel
17 Spannbacke
18 Staubsack
19 Tragegriff
20 Laser
21 Tisch-Klemmgriff
HM80Lxu HM100Lxu
Lieferumfang
Kapp- und Zugsäge
Kleinteile
Bedienungsanweisung
Technische Daten
Sägeblatt
Durchmesser
210 mm 254 mm
Sägeblatt-Bohrung
30,0 mm
Abmessungen L/B/H
810 x 460 x 355
mm
810 x 460 x 395
mm
Gewicht
13,5 kg 17, 0 kg
Drehtisch
Durchmesser
250 mm
Gehrungswinkel-
Anschläge links und
rechts
0°, 15°, 22,5°, 30°, 45°
Schwenkbereich
45°/0°/45°
Neigebereich
0°–45°
Max. Kapazität
Querschnitt mit 90°
58 x 340 mm 78 x 340 mm
Gehrungsschnitt
mit 45°
58 x 240 mm 78 x 240 mm
Schrägschnitt mit
45°
32 x 340 mm 42 x 340 mm
Kombinationsschnitt
mit 45°
32 x 240 mm 42 x 240 mm
Antrieb
Motor V/Hz
230V / 50 Hz
Aufnahmeleistung
P1
1800 W
(S3 20%)
2000 W
(S6 25%)
Drehzahl
5000 1/min
Laserklasse
2
Technische Änderungen vorbehalten!
Lärmpegel beim Sägen:
Max. Schalldruckpegel: 99 dB(A)
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19

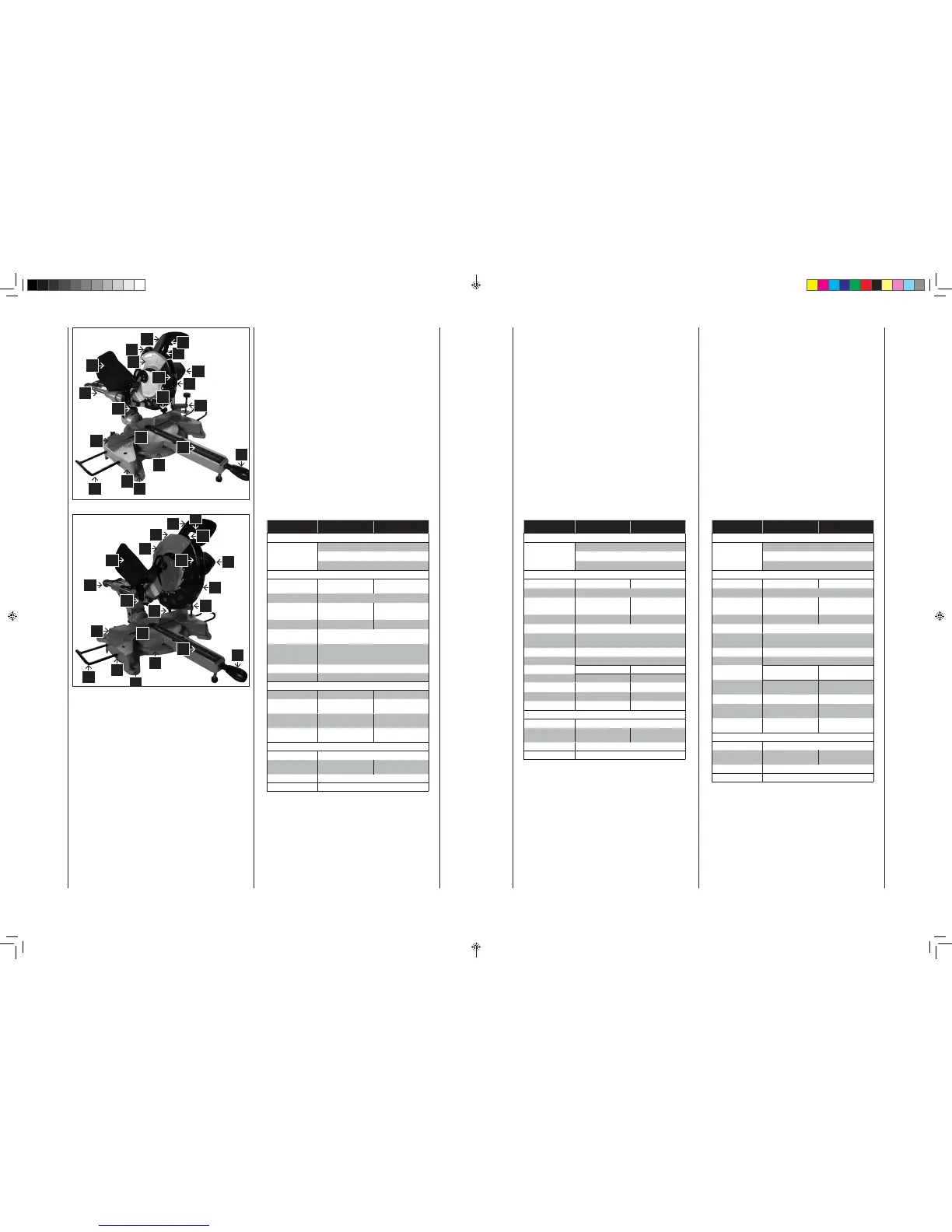

Fig. 1 HM80Lxu
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 HM100Lxu0
Know your Pullover Mitre Saw (Fig. 1)
1 Pullover carriage
2 Upper blade guard
3 Lower blade guard lock lever
4 Trigger switch
5 Handle
6 Motor
7 Lower blade guard
8 Tungsten Carbide Tipped blade
9 Fence
10 Extension support (optional)
11 Mitre scale
12 Hand grip
13 Table insert
14 Turn table
15 Bolt holes
16 Base
17 Clamp
18 Dust bag
19 Handle
20 Laser
21 Table clamping handle
HM80Lxu HM100Lxu
Scope of delivery
Mitre and Trim Saw
small parts
Operating instructions
Technical data
ø blade
210 mm 254 mm
ø bore
30,0 mm
Dimensions
810 x 460 x 355
mm
810 x 460 x 395
mm
Weight
13,5 kg 17, 0 kg
ø turn table
250 mm
Mitre stops left and
right
0°, 15°, 22,5°, 30°, 45°
Pivoting range
45°/0°/45°
Inclination range
0°–45°
Max. Capacity
Cross cut at 90°
58 x 340 mm 78 x 340 mm
Mitre cut at 45°
58 x 240 mm 78 x 240 mm
Becel cut at 45°
32 x 340 mm 42 x 340 mm
Compound cut at 45°
32 x 240 mm 42 x 240 mm
Drive
Motor V/Hz
230V / 50 Hz
Consumption power
P1
1800 W (S3
20%)
2000 W
(S6 25%)
No load speed
5000 1/min
Laser class
2
Subject to technical changes!
The noise levels of this machine during cutting are as fol-
lows:
maximum sound pressure level: 99dB(A)
Apprenez à connaître votre scie à onglet radiale (Fig. 1)
1 Chariot coulissant
2 Protège-lame supérieur
3 Levier de blocage du protège-lame inférieur
4 Interrupteur-gâchette
5 Poignée
6 Moteur
7 Protège-lame inférieur
8 Lame à pointes carburées
9 Butée
10 Rallonge de support (accessoire en option)
11 Echelle d’angle d’onglet
12 Poignée
13 Support du plateau
14 Plaque tournante
15 Trous de fixation
16 Socle
17 Serre-joint
18 Collecteur de poussière
19 Poignée de transport
20 Laser
21 Presseur du table
HM80Lxu HM100Lxu
Volume de livraison
Scie à onglets radiales
Petit matériel
Instructions d’utilisation
Dates techniques
ø lame
210 mm 254 mm
ø alésage
30,0 mm
Dimensions
810 x 460 x 355
mm
810 x 460 x 395
mm
Poids
13,5 kg 17, 0 kg
ø Plaque tournante
250 mm
Butées d’onglet à
gauche et à droite
0°, 15°, 22,5°, 30°, 45°
Angle de rotation
45°/0°/45°
Angle d’inclinaison
0°–45°
Limites
d’explotaition
Coupe transversale
à 90°
58 x 340 mm 78 x 340 mm
Coupe d’onglet à 45°
58 x 240 mm 78 x 240 mm
Coupe en biseau
à 45°
32 x 340 mm 42 x 340 mm
Coupe combinée
à 45°
32 x 240 mm 42 x 240 mm
Moteur
Moteur V/Hz
230V / 50 Hz
Consumption power
P1
1800 W (S3
20%)
2000 W
(S6 25%)
Vitesse à vide
5000 1/min
Classe Laser
2
Sous réserve de modifications!
Pendant la coupe, les niveaux de bruit de la scie à onglet
sont les suivants:
niveau maximal de pression sonore: 99 dB(A)
