www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
EE
|
113
Hoiatus! Hoolitsege töödetailide puhul, mis on laua
pealispinnast laiemad või pikemad, küllaldase toestu-
se eest nt aluskandmike või saepukkide abil.
Töödetailid, mis on lauapuurmasina põhiplaadist pi-
kemad või laiemad, võivad ümber kukkuda, kui need
pole püsivalt toestatud. Kui töödetail kukub ümber,
siis võib see puuripadruni kaitset või lõiketööriista
kahjustada.

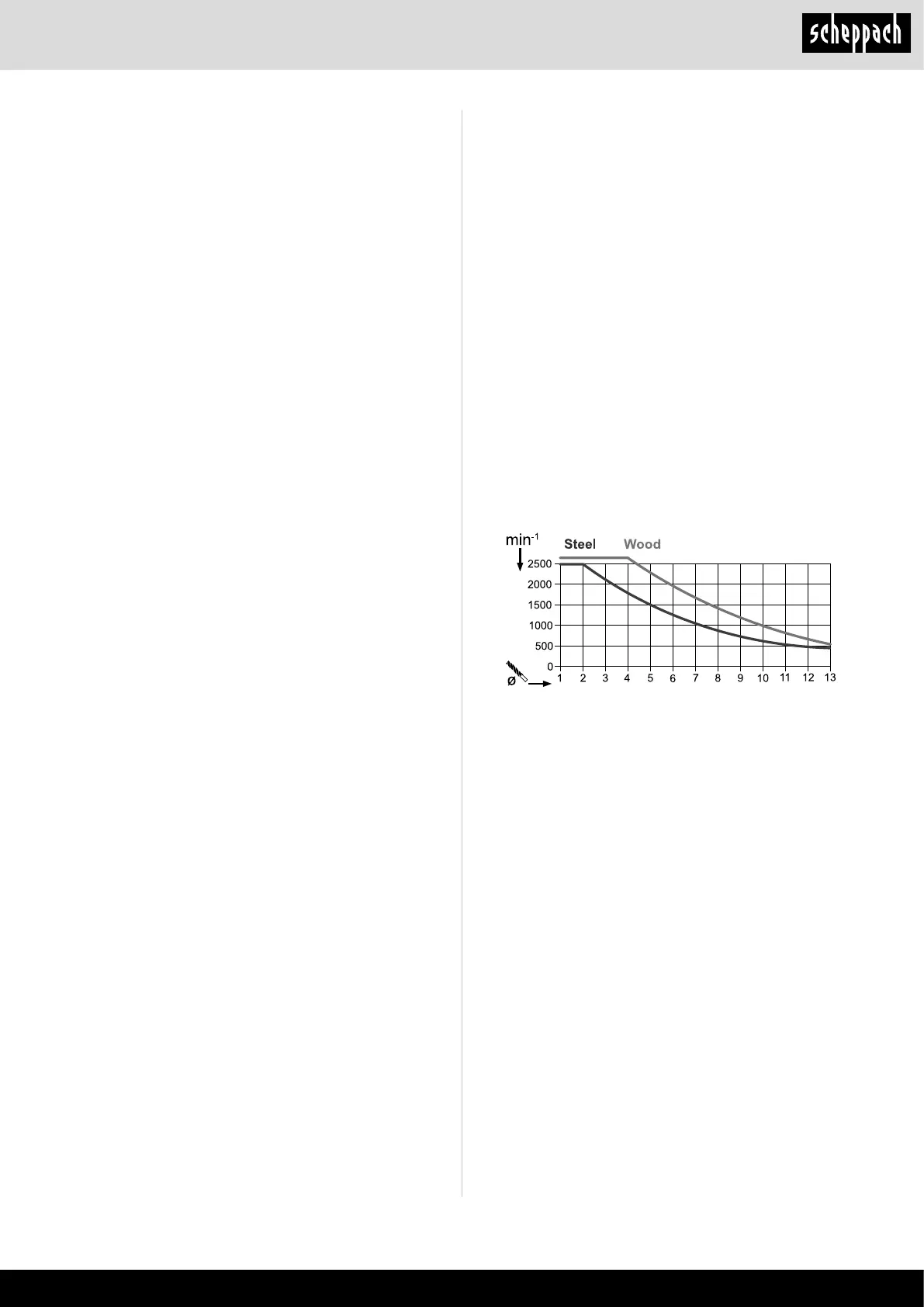

10.7 Pöördearvu seadistamine (joon. 4)
Õige pöördearv peab sõltuma töödeldavast töödetai-
list ja tuleb seadistada tööriista läbimõõdu järgi.
10.7.1 Pöörete elektrooniline reguleerimissüs-
teem:
Elektroonilise pööreteregulaatoriga saate pöördear-
vu seadistada:
Seadistage pöördearv pöördregulaatori (12.1/12.2)
abil.
Aktuaalse pöördearvu saab displeilt (9) maha lugeda
10.8 Sisse-/väljalülitamine (joon. 1)
m Pöörake tähelepanu sellele, et enne sisselüli-
tamist on puuripadruni kaitse (13) alla klapitud.
Sisselülitamine: Vajutage sisselülitit (11), et seade
sisse lülitada.
Väljalülitamine: Vajutage väljalülitit (10), et seade
välja lülitada.
m Tähelepanu: Puurimisprotseduuri ajal seadis-
tatud pöördearv salvestatakse ja jääb seadis-
tatuks, kuni neid muudetakse või elektritööriist
lahutatakse võrgust. Pärast uuesti pingevarustu-
sega ühendamist käivitub elektritööriist eelsea-
distatud pöördearvuga 1500 min
-1
.
10.9 Puurimisprotseduur (joon. 1)
1. Joondage töödetail välja ja pingutage see kinni
nagu kirjeldatakse punktis 10.5.
2. Käivitage seade ja seadistage pöördearv nagu
kirjeldatakse punktis 10.7.
3. Liigutage puurimiseks käepidet (8) ühtlase ette-
nihkega, kuni on saavutatud soovitud puurimis-
sügavus. Katkestage metallide puurimisel korraks
ettenihe, et laastu murda.
4. Juhtige pärast puurimissügavuse saavutamist
käepide (8) jälle lähtepositsiooni tagasi.
10.3 Tööriista kinnipingutamine/lahtipingutami-
ne (joon. 4, 7)
Ettevaatust! Pingutage kinnituspolt (B) kinni. Vi-
gastusoht puuripadruni võtme eemalepaiskumi-
se tõttu.
10.3.1 Kinnipingutamine
1. Klappige puuripadruni kaitse (13) üles.
2. Pange puuripadruni võti (G) sisse.
3. Keerake puuripadruni võtit (G) vastupäeva, et
avada pingutushülss (E).
4. Pange rakendustööriist (F) sisse.
5. Hoidke rakendustööriista (F) kinni.
6. Keerake puuripadruni võtit (G) päripäeva, et sul-
geda pingutushülss (E) ja kindlustada rakendus-
tööriist.
7. Kontrollige rakendustööriista (F) tugevat kinnitust.
8. Tõmmake puuripadruni võti (G) taas välja.
10.3.2 Lahtipingutamine
1. Klappige puuripadruni kaitse (13) üles.
2. Pange puuripadruni võti (G) sisse.
3. Keerake puuripadruni võtit (G) päripäeva, kuni ra-
kendustööriista (F) saab välja võtta.
4. Tõmmake puuripadruni võti (G) taas välja.
10.4 Töödetaili väljajoondamine
1. Lülitage ristjoonlaser sisse-/väljalülitist (12.3) sis-
se.
2. Mõlema laserjoone lõikepunkt näitab Teile täpselt
puuri keskpunkti.
3. Joondage oma märgistus töödetailil laserristile
välja.
10.5 Töödetail kinnipingutamine (joon. 6)
Töödeldava töödetaili peab saama kindlalt kinni pin-
gutada. Ärge töödelge töödetaile, mida ei saa kinni
pingutada.
Kiirpinguti väljalõige peab olema ava suhtes keskele
joondatud. Vastasel juhul võib puur või puuripadrun
kiirpinguti tõttu blokeeruda.
1. Positsioneerige töödetail ristjoonlaseri abil.
2. Vabastage pingutuspolt (17).
3. Laske kiirpingutil (2) töödetailile toetuda.
4. Keerake pingutuspolti (17) päripäeva, et töödetail
kinni pingutada.
5. Kiirpinguti (2) vabastamiseks keerake pingutus-
polti (17) vastupäeva.
10.6 Suuremate töödetailide kinnipingutamine
(joon. 6)
Kasutage suuremate töödetailide jaoks paralleelpiira-
jat (16):
1. Vabastage paralleelpiiraja (15) tiibpoldid ja pange
paralleelpiiraja (16) põhiplaadi soontesse.
2. Pingutage paralleelpiiraja (15) tiibpoldid kinni.
3. Joondage oma töödetail paralleelpiiraja (16) vas-
tas välja ja pingutage see kiirpingutiga (2) kinni.
