Ustawić prędkość obrotową z pomocą regulatora
prędkości obrotowej (12.1/12.2).
Aktualną prędkość obrotową można ustawić na wy-
świetlaczu (9).
10.8 Włączanie / wyłączanie (rys. 1)
m Zwracać uwagę, aby przed włączeniem osłona
uchwytu wiertarskiego (13) była złożona.
Włączanie: Nacisnąć włącznik (11), aby włączyć
urządzenie.
Wyłączanie: Nacisnąć wyłącznik (10), aby wyłączyć
urządzenie.
m Uwaga: Prędkość obrotowa ustawiona pod-
czas wiercenia jest zapisywana i pozostaje usta-
wiona do momentu jej zmiany lub odłączenia
narzędzia elektrycznego od sieci. Po ponownym
podłączeniu do sieci elektrycznej, narzędzie
elektryczne rozpoczyna pracę z zadaną prędko-
ścią obrotową 1500 min
-1
.
10.9 Proces wiercenia (rys. 1)
1. Ustawić przedmiot obrabiany i mocno go zamo-
cować, jak opisano w punkcie 10.5.
2. Uruchomić urządzenie i ustawić prędkość obroto-
wą zgodnie z opisem w punkcie 10.7.
3. W celu wykonania wiercenia, poruszać rękojeścią
(8) z równomiernym posuwem do momentu osią-
gnięcia żądanej głębokości wiercenia. Podczas
wiercenia w metalu przerwać na chwilę posuw,
aby złamać wiór.
4. Po osiągnięciu głębokości wiercenia ustawić rę-
kojeść (8) z powrotem w pozycji wyjściowej.
5. Wyłączyć urządzenie.
11. Transport
• Podczas transportu trzymać elektronarzędzie za
płytę podstawową (1).
12. Czyszczenie i konserwacja
m Ostrzeżenie! Przed rozpoczęciem wszelkich prac
związanych z ustawianiem, obsługą techniczną i na-
prawą wyciągnąć wtyczkę sieciową!
2. Punkt przecięcia obydwu linii laserowych wskazu-
je dokładnie środek wiertła.
3. Ustawić zaznaczenie na obrabianym przedmiocie
na krzyżyku lasera.
10.5 Mocowanie obrabianego przedmiotu (rys. 6)
Obrabiany przedmiot należy bezpiecznie zamoco-
wać. Nie poddawać obróbce żadnych przedmiotów,
których nie można zamocować.
Wycięcie docisku szybkomocującego musi być usta-
wione środkowo do otworu. W przeciwnym razie do-
cisk szybkomocujący może zablokować wiertło lub
uchwyt wiertarski.
1. Ustawić obrabiany przedmiot za pomocą lasera
krzyżowego.
2. Zwolnić dźwignię szybkomocującą (17).
3. Pozostawić zaciskacz (2) przyłożony do obrabia-
nego przedmiotu.
4. Obrócić dźwignię szybkomocującą (17) zgodnie z
ruchem wskazówek zegara, aby zacisnąć obra-
biany przedmiot.
5. W celu zwolnienia dźwigni szybkomocującej (2)
obrócić dźwignię szybkomocującą (17) przeciw-
nie do ruchu wskazówek zegara.
10.6 Zaciskanie większych obrabianych przed-
miotów (rys. 6)
Dla większych obrabianych przedmiotów używać
ogranicznika równoległego (16):
1. Odkręcić śruby motylkowe ogranicznika równole-
głego (15) i włożyć ogranicznik równoległy (16) do
wpustów w płycie podstawowej.
2. Dokręcić śruby motylkowe dla ogranicznika rów-
noległego (15).
3. Ustawić obrabiany przedmiot na ograniczniku
równoległym (16) i zacisnąć go przy użyciu za-
cisku (2).
Ostrzeżenie! W przypadku obrabianych przedmio-
tów, które są szersze lub dłuższe niż powierzchnia
stołu, należy zadbać o odpowiednie podparcie, np.
przez dolny stelaż lub kozły do piłowania.
Obrabiane przedmioty, które są dłuższe lub szer-
sze niż płyta podstawowa wiertarki stołowej, mogą
przewrócić się, jeśli nie będą odpowiednio podpar-
te. Jeżeli obrabiany przedmiot przechyli się, może
uszkodzić osłonę uchwytu wiertarskiego lub narzę-
dzie tnące.

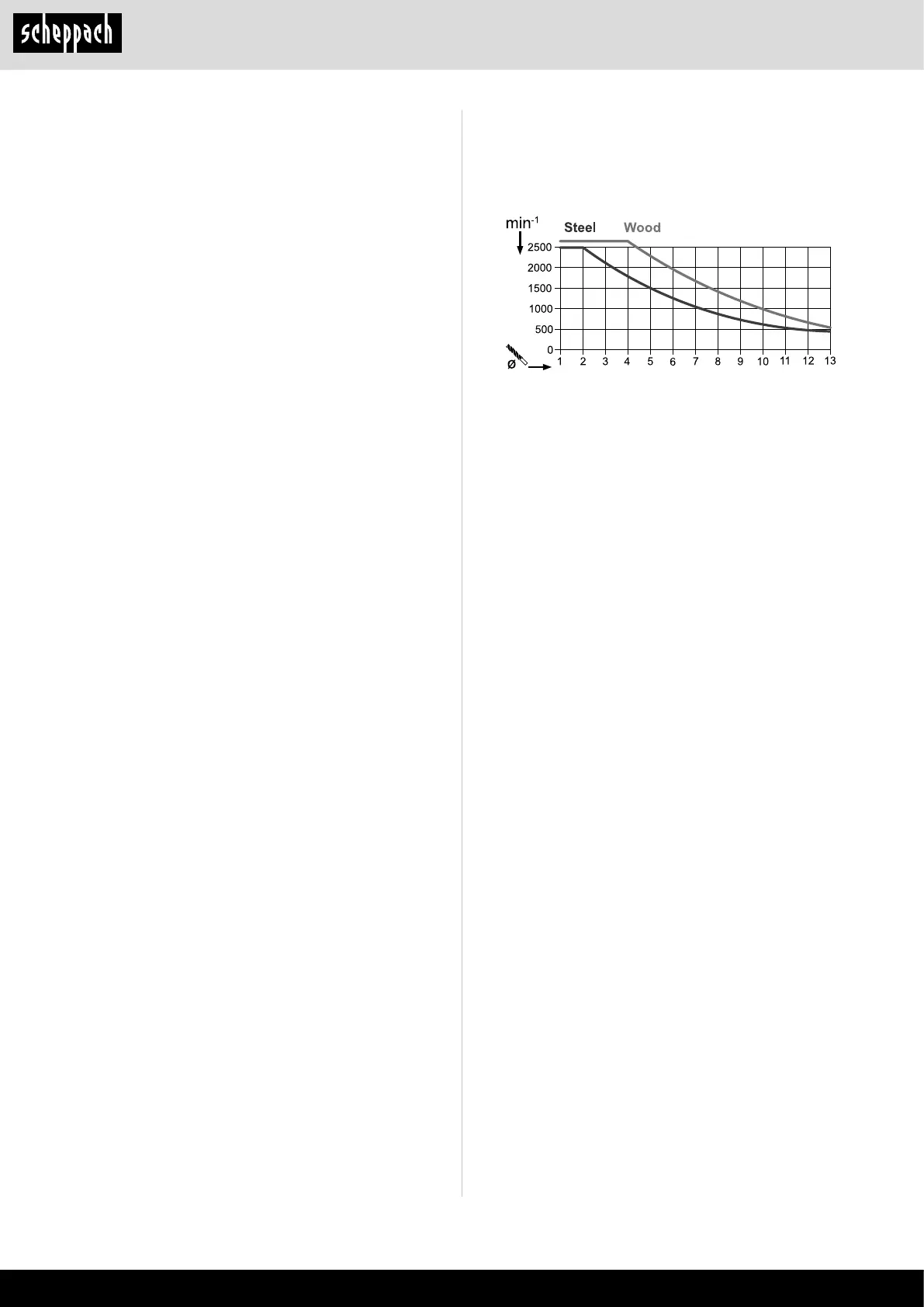

10.7 Ustawianie prędkości obrotowej (rys. 4)
Prawidłowa prędkość obrotowa musi być uzależniona
od obrabianego przedmiotu i ustawiana odpowiednio
do średnicy narzędzia.
10.7.1 Elektroniczna regulacja prędkości
obrotowej:
Za pomocą elektronicznej regulacji prędkości obroto-
wej można ustawiać prędkość obrotową:
