CZ
|
47
Varování! U obrobků širších nebo delších než je hor-
ní strana stolu se postarejte o přiměřené podepření,
např. pomocí podstavců nebo kozlíků.
Obrobky delší nebo širší než základní deska stolní
vrtačky se mohou převrátit, pokud nejsou pevně po-
depřeny. Pokud se obrobek převrátí, může poškodit
ochranu sklíčidla nebo řezný nástroj.

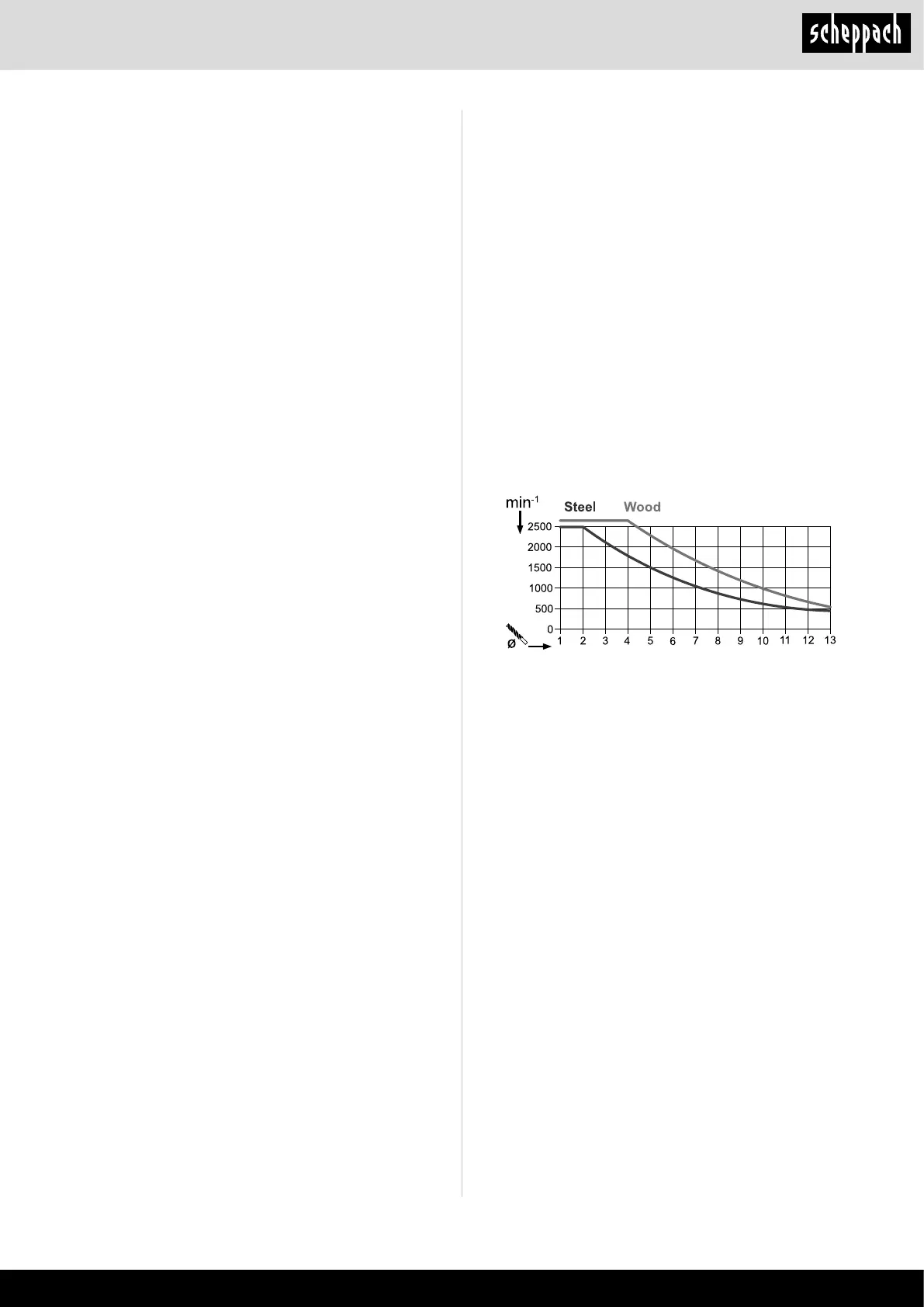

10.7 Nastavení otáček (obr. 4)
Správné otáčky musí být nastaveny podle zpracová-
vaného obrobku a podle průměru nástroje.
10.7.1 Elektronická regulace otáček:
Otáčky lze nastavit pomocí elektronické regulace
otáček:
Otáčky nastavte s pomocí regulátoru otáček
(12.1/12.2).
Aktuální otáčky lze zjistit na displeji (9).
10.8 Zapínání / Vypínání (bor. 1)
m Dbejte na to, aby byla před zapnutím ochrana
sklíčidla (13) sklopená.
Zapnutí: Stiskněte spínač (11) pro zapnutí přístroje.
Vypnutí: Stiskněte vypínač (10) pro vypnutí přístroje.
m Pozor: Otáčky nastavené během vrtání se uloží
a zůstanou nastavené, dokud nebudou změněny
nebo nebude elektrický nástroj odpojen z elek-
trické sítě. Po opětovném připojení k napájení se
elektrický nástroj rozběhne s přednastavenými
otáčkami 1500 min.
-1
.
10.9 Proces vrtání (obr. 1)
1. Vyrovnejte obrobek a upněte ho, jak je popsáno
v bodě 10.5.
2. Spusťte přístroj a nastavte otáčky, jak je popsáno
v bodě 10.7.
3. Za účelem vrtání pohybujte rukojetí (8) s rovno-
měrným posuvem, až dosáhnete požadované
hloubky vrtání. Při vrtání kovů vždy krátce přeruš-
te posuv, abyste zlomili třísku.
4. Po dosažení hloubky vrtání vraťte rukojeť (8) zase
zpět do výchozí pozice.
5. Přístroj vypněte.
10.3 Upnutí / uvolnění obrobku (obr. 4, 7)
Opatrně! Klíč na utahování sklíčidla nenechte ve
sklíčidle. Při odmrštění klíče hrozí nebezpečí zra-
nění.
10.3.1 Upnutí
1. Vyklopte ochranu sklíčidla (13) nahoru.
2. Nasaďte klíč na utahování sklíčidla (G).
3. Otáčejte klíčem (G) proti směru pohybu hodino-
vých ručiček, abyste otevřeli upínací pouzdro (E).
4. Vložte nástavec (F).
5. Nástavec (F) pevně držte.
6. Otáčejte klíčem (G) proti směru pohybu hodino-
vých ručiček, abyste upínací pouzdro (E) zavřeli
a nástavec zajistili.
7. Zkontrolujte, zda nástavec (F) pevně sedí.
8. Klíč na utahování sklíčidla (G) znovu odeberte.
10.3.2 Uvolnění
1. Vyklopte ochranu sklíčidla (13) nahoru.
2. Nasaďte klíč na utahování sklíčidla (G).
3. Otáčejte klíčem na utahování sklíčidla (D) proti
směru pohybu hodinových ručiček, až bude mož-
né nástavec (F) vyjmout.
4. Klíč na utahování sklíčidla (G) znovu odeberte.
10.4 Vyrovnání obrobku
1. Zapněte křížový laser pomocí displeje (12.3).
2. Průsečík obou linií laseru Vám přesně ukáže stře-
dový bod vrtání.
3. Vyrovnejte svou značku na obrobku na kříž lase-
ru.
10.5 Upnutí obrobku (obr. 6)
Zpracovávaný obrobek musí být možné bezpečně
upnout. Neopracovávejte žádné obrobky, které nelze
upnout.
Vybrání v rychloupínači musí být vyrovnané do stře-
du proti otvoru. Jinak mohou být vrták nebo sklíčidlo
blokované rychloupínačem.
1. Umístěte obrobek s pomocí křížového laseru.
2. Uvolněte rychloupínací páku (17).
3. Nechte rychloupínač (2) dosednout na obrobek.
4. Pro upnutí obrobku otočte rychloupínací pákou
(17) po směru hodinových ručiček.
5. Pro uvolnění rychloupínače (2) otočte rychloupí-
nací pákou (17) proti směru hodinových ručiček.
10.6 Upínání větších obrobků (obr. 6)
Na větší obrobky používejte paralelní doraz (16):
1. Povolte křídlové šrouby pro paralelní doraz (15) a
nasaďte paralelní doraz (16) do drážek základní
desky.
2. Pevně utáhněte křídlové šrouby pro paralelní do-
raz (15).
3. Vyrovnejte obrobek na paralelním dorazu (16) a
upněte ho rychloupínačem (2).
