SK
|
57
10.6 Upnutie väčších obrobkov (obr. 6)
Pre väčšie obrobky použite paralelný doraz (16):
1. Uvoľnite krídlové skrutky paralelného dorazu (15)
a paralelný doraz (16) vložte do drážok základnej
dosky.
2. Utiahnite krídlové skrutky paralelného dorazu
(15).
3. Obrobok vyrovnajte na paralelnom doraze (16) a
upnite ho rýchloupínačom (2).
Varovanie! Pri obrobkoch, ktoré sú širšie alebo dlh-
šie ako horná strana stola, sa postarajte o primerané
podopretie, napr. pomocou podstavcov alebo kôz.
Obrobky, ktoré sú dlhšie alebo širšie ako základná
doska stolovej vŕtačky, sa môžu preklopiť, ak nie sú
pevne podopreté. Ak sa obrobok preklopí, môže po-
škodiť ochranu skľučovadla vrtáka alebo rezný ná-
stroj.

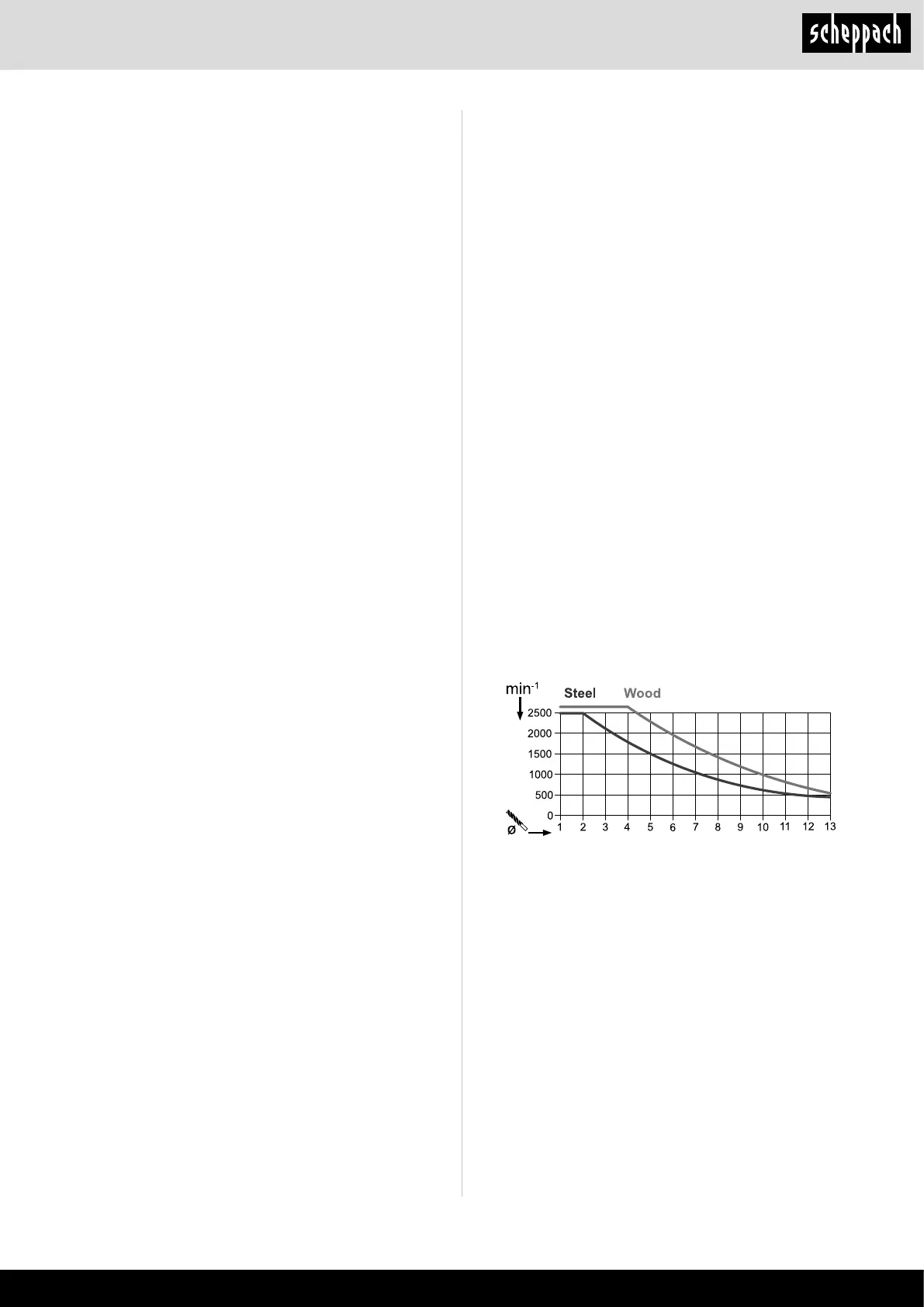

10.7 Nastavenie otáčok (obr. 4)
Správne otáčky sa musia nastaviť v závislosti od ob-
rábaného obrobku a podľa priemeru nástroja.
10.7.1 Elektronická regulácia otáčok:
Pomocou elektronickej regulácie otáčok môžete na-
staviť otáčky:
Pomocou regulátora otáčok (12.1/12.2) nastavte
otáčky.
Aktuálne otáčky je možné vyčítať na displeji (9).
10.8 Zapnutie/vypnutie (obr. 1)
m Dávajte pozor na to, aby bola ochrana skľučo-
vadla vrtáka (13) pred zapnutím sklopená nadol.
Zapnutie: Na zapnutie prístroja stlačte zapínač (11).
Vypnutie: Na vypnutie prístroja stlačte vypínač (10).
m Pozor: Počas procesu vŕtania sa uložia nasta-
vené otáčky a ostávajú nastavené, kým sa ne-
zmenia alebo sa elektrické náradie neodpojí od
siete. Po opätovnom pripojení na napájanie na-
pätím sa elektrické náradie rozbehne prednasta-
venými otáčkami 1500 min
-1
.
10.9 Proces vŕtania (obr. 1)
1. Obrobok vyrovnajte a upnite tak, ako je opísané
v bode 10.5.
2. Spustite prístroj a nastavte otáčky tak, ako je opí-
sané v bode 10.7.
3. Hĺbkový doraz (7) je teraz aretovaný v požadova-
nej hĺbke vŕtania.
4. Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (18) uvoľnite krížovým
skrutkovačom, nastavte na polohu 0° na stupnici
(20) a opäť pevne utiahnite úchytnú skrutku (19).
10.3 Upnutie/uvoľnenie nástroja (obr. 4, 7)
Opatrne! Nenechávajte kľúč na skľučovadlo vr-
táka zasunutý. Nebezpečenstvo poranenia spô-
sobené odhodením kľúča na skľučovadlo vrtáka.
10.3.1 Upnutie
1. Vyklopte ochranu skľučovadla vrtáka (obr. 13)
smerom nahor.
2. Skľučovadlo vrtáka (G) opäť nasaďte.
3. Kľúč na skľučovadlo vrtáka (G) otáčajte proti
smeru hodinových ručičiek, aby ste otvorili upína-
cie puzdro (E).
4. Nasaďte nasadzovací nástroj (F).
5. Pevne držte nasadzovací nástroj (F).
6. Kľúč na skľučovadlo vrtáka (G) otáčajte v sme-
re hodinových ručičiek, aby ste zatvorili upínacie
puzdro (E) a zaistili nasadzovací nástroj.
7. Skontrolujte pevné uloženie (F) nasadzovacieho
nástroja.
8. Kľúč na skľučovadlo vrtáka (G) znovu utiahnite.
10.3.2 Uvoľnenie
1. Vyklopte ochranu skľučovadla vrtáka (obr. 13)
smerom nahor.
2. Skľučovadlo vrtáka (G) opäť nasaďte.
3. Kľúč na skľučovadlo vrtáka (G) otáčajte v protis-
mere hodinových ručičiek, dokým nebude možné
vybrať nasadzovací nástroj (F).
4. Kľúč na skľučovadlo vrtáka (G) znovu utiahnite.
10.4 Vyrovnanie obrobku
1. Prostredníctvom displeja (12.3) zapnite krížový
laser.
2. Priesečník dvoch čiar lasera vám zobrazuje pres-
ný stred vrtáka.
3. Vašu značku na obrobku vyrovnajte na laserový
kríž.
10.5 Upnutie obrobku (obr. 6)
Obrábaný obrobok sa musí dať bezpečne upnúť. Ne-
obrábajte obrobky, ktoré sa nedajú upnúť.
Vybranie rýchloupínača musí byť centricky vyrovna-
né s otvorom. V opačnom prípade môže rýchloupínač
zablokovať vrták alebo skľučovadlo pre vrták.
1. Obrobok polohujte pomocou krížového lasera.
2. Uvoľnite rýchloupínaciu páku (17).
3. Rýchloupínač (2) nechajte dosadnúť na obrobok.
4. Rýchloupínaciu páku (17) otočte v smere hodino-
vých ručičiek, aby ste upli obrobok.
5. Na uvoľnenie rýchloupínača (2) otočte rýchloupí-
naciu páku (17) proti smeru hodinových ručičiek.
