LT
|
91
5. Norėdami atlaisvinti greitąjį įtempiklį (2), sukit
greitojo įtempimo svirtį (17) prieš laikrodžio rody-
klę.
10.6 Didesnių ruošinių įtvirtinimas (6 pav.)
Didesniems ruošiniams naudokite lygiagrečiąją atra-
mą (16):
1. Atlaisvinkite lygiagrečiosios atramos (15) spar-
nuotuosius varžtus ir įstatykite lygiagrečiąją atra-
mą (16) į pagrindinės plokštės griovelius.
2. Priveržkite lygiagrečiosios atramos (15) sparnuo-
tuosius varžtus.
3. Ištiesinkite savo ruošinį prie lygiagrečiosios atra-
mos (16) ir įtempkite jį greituoju įtempikliu (2).
Įspėjimas! Kai ruošiniai yra platesni arba ilgesni už
stalo viršų, pasirūpinkite, kad jie būtų tinkamai atrem-
ti, pvz., stovais arba trikojais.
Ruošiniai, kurie yra ilgesni arba platesni už stalinio
gręžtuvo pagrindinę plokštę, jei jie nebus tvirtai at-
remti, gali nuvirsti. Ruošiniui nuvirtus, jis gali pažeisti
griebtuvo apsaugą arba pjovimo įrankį.

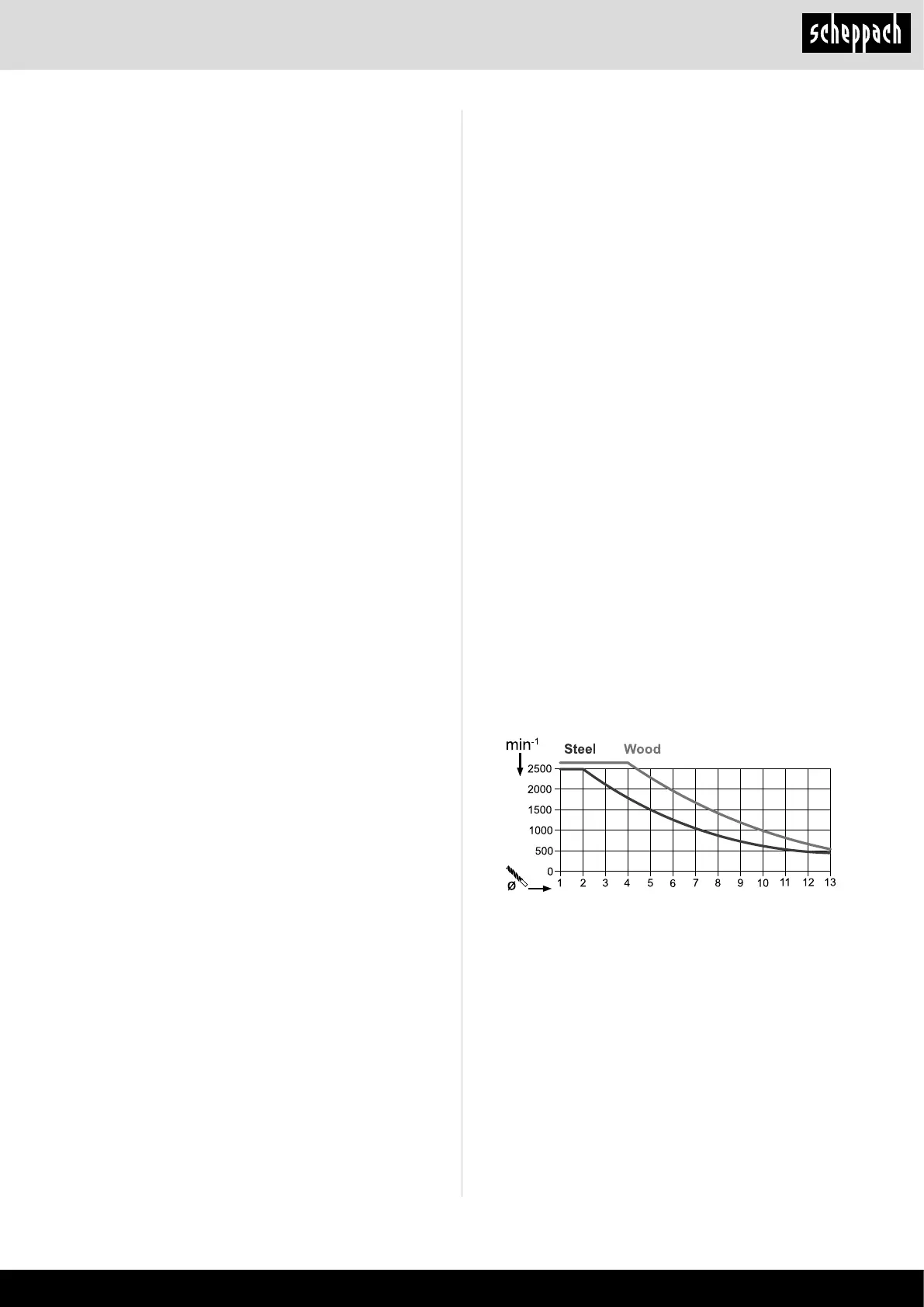

10.7 Sūkių skaičiaus nustatymas (4 pav.)
Teisingą sūkių skaičių galima nustatyti, atsižvelgiant
į ruošinį, kurį reikia apdoroti, ir į įrankio skersmenį.
10.7.1 Elektroninis sūkių skaičiaus reguliatorius:
Elektroniniu sūkių skaičiaus reguliatoriumi galima nu-
statyti sūkių skaičių:
Sūkių skaičiaus reguliatoriumi (12.1/12.2) nustatykite
sūkių skaičių.
Esamą sūkių skaičių galima matyti ekrane (9).
10.8 Įjungimas / išjungimas (1 pav.)
m Atkreipkite dėmesį į tai, kad prieš įjungiant
būtų nuleista griebtuvo apsauga (13).
Įjungimas: Norėdami įjungti įrenginį, aktyvinkite jun-
giklį (11).
Išjungimas: Norėdami išjungti įrenginį, aktyvinkite
išjungiklį (10).
m Dėmesio: gręžimo proceso metu nustatytas
sūkių skaičius išsaugojamas ir lieka nustatytas,
kol jis bus pakeistas arba elektrinis įrankis bus
atjungtas nuo tinklo. Iš naujo prijungus prie mai-
tinimo įtampos, elektrinis įrankis veikia iš anksto
nustatytu 1500 min.
-1
sūkių skaičiumi.
2. Atlikite bandomąjį gręžimą. Kai tik bus pasiektas
norimas gylis, vėl priveržkite gylio ribotuvo (6) pri-
spaudimo svirtį.
3. Dabar gylio ribotuvas (7) užksuotas norimame
gręžimo gylyje.
4. Tada patikrinkite kampo rodmens padėtį. Jei rei-
kia, rodyklę (18) atlaisvinkite varžtų su kryžminė-
mis išdrožomis atsuktuvu, nustatykite į kampų
skalės (20) 0° padėtį ir vėl priveržkite laikantįjį
varžtą (19).
10.3 Įrankio įtvirtinimas / atlaisvinimas (4, 7 pav.)
Atsargiai! Nepalikite grąžto griebtuvo rakto kyšo-
ti. Pavojus susižaloti dėl nusviesto grąžto grieb-
tuvo rakto.
10.3.1 Įtvirtinimas
1. Užlenkite griebtuvo apsaugą (13) į viršų.
2. Vėl įstatykite griebtuvo raktą (G).
3. Sukite griebtuvo raktą (G) prieš laikrodžio rodyklę,
kad atidarytumėte įtempimo įvorę (E).
4. Įstatykite įstatomą įrankį (F).
5. Tvirtai laikykite įstatomą įrankį (F).
6. Sukite griebtuvo raktą (G) pagal laikrodžio rody-
klę, kad uždarytumėte įtempimo įvorę (E) ir užk-
suotumėte įstatomą įrankį.
7. Patikrinkite įstatomą įrankį (F), ar jis gerai pritvir-
tintas.
8. Vėl ištraukite griebtuvo raktą (G).
10.3.2 Atlaisvinimas
1. Užlenkite griebtuvo apsaugą (13) į viršų.
2. Vėl įstatykite griebtuvo raktą (G).
3. Sukite griebtuvo raktą (G) prieš laikrodžio rodyklę,
kol galėsite išimti įstatomą įrankį (F).
4. Vėl ištraukite griebtuvo raktą (G).
10.4 Ruošinio ištiesinimas
1. Įjunkite susikertančių linijų lazerį ekrane (12.3).
2. Abiejų lazerio linijų sankirtos taškas Jums tiksliai
rodo grąžto vidurio tašką.
3. Ištiesinkite savo žymą ant ruošinio ties lazerio
kryžiuku.
10.5 Ruošinio įtvirtinimas (6 pav.)
Ruošinį, kurį reikia apdoroti, turi būti galima saugiai
įtvirtinti. Neapdorokite ruošinių, kurių negalite įtvirtin-
ti.
Greitojo įtempiklio anga turi būti ištiesintą per vidurį
į kiaurymę. Kitu atveju greitasis įtempiklis gali užblo-
kuoti grąžtą arba griebtuvą.
1. Nustatykite ruošinį, naudodami susikertančių lini-
jų lazerį.
2. Atlaisvinkite greitojo įtempimo svirtį (17).
3. Leiskite greitajam įtempikliui (2) priglusti prie ruo-
šinio.
4. Norėdami įtvirtinti ruošinį, sukite greitojo įtempi-
mo svirtį (17) pagal laikrodžio rodyklę.
