20

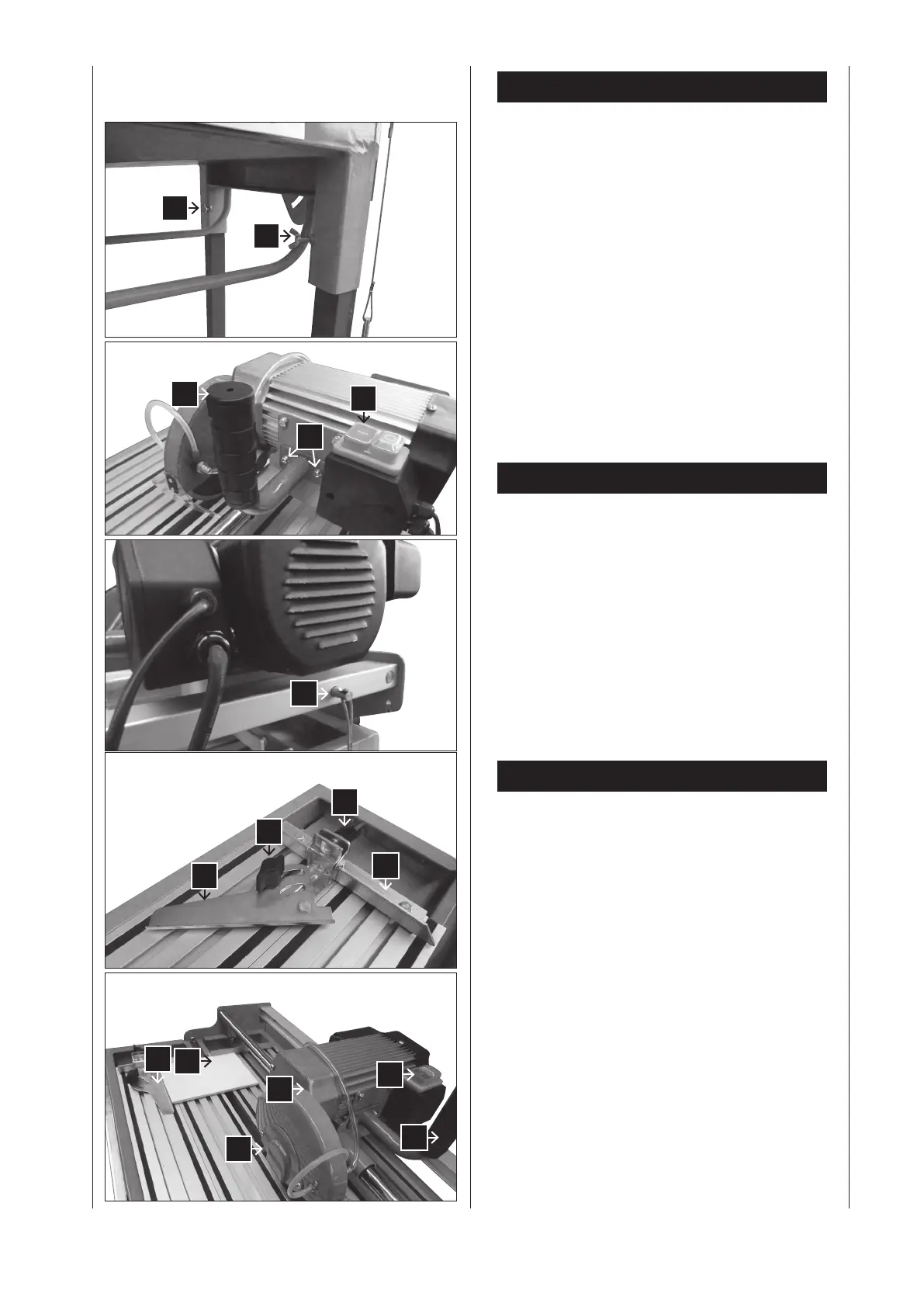

Montage
Abb.3-5
Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert.
1 Nehmen Sie die Maschine aus der Verpackung und
legen diese vorsichtig seitlich auf den Boden.
2 Standfüße (3) in den Untergestellrahmen einführen
und mit Flügelmuttern (A) sichern (Abb. 3).
3 Stellen Sie die Maschine auf die Füße.
4 Montieren Sie den Handgriff mit 2 Kreuzschlitz-
schrauben (B) an das Motorgehäuse (Abb. 4).
Hinweis: der Handgriff kann auch auf der gegenüberliegen-
den Seite montiert werden
5 Wanne (4) in den Untergestellrahmen (2) stellen.
6 Kühlwasserpumpe (14) in die Wanne (4) legen
7 Wasser auffüllen, bis die Pumpe (14) völlig mit Was-
ser belegt ist (Abb.4).
8 Stift für Transportsicherung (13) herausziehen
(Abb.5).
Inbetriebnahme
Ein/Ausschalter (Abb. 4)
Zum Einschalten auf die „I“ des Ein-Ausschalters (17)
drücken.
Vor Beginn des Schneidevorgangs ist abzuwarten bis die
Trennscheibe die max. Drehzahl erreicht hat und die
Kühlwasserpumpe (14) das Wasser zur Trennscheibe be-
fördert hat.
Zum Ausschalten auf die „0“ des Schalters (16) drücken.
(Abb. 4).
Bedienung/Arbeitshinweise
90° Schnitte Abb.6-7
1 Flügelschschraube (C) lockern
2 Winkelanschlag (6) auf 90° stellen und Flügelschrau-
be (C) wieder festziehen.
3 Flügelschraube (D) anziehen um den Winkelanschlag
(6) zu fixieren. (Abb.6)
4 Maschinenkopf (1) am Handgriff (11) nach hinten
schieben.
5 Fliese an die Anschlagschiene (7) an den Winkelan-
schlag (6) anlegen.
6 Fliesenschneider einschalten. ( Abb.7)
Achtung: Abwarten, bis das Kühlwasser die Trennscheibe
(10) erreicht hat.
7 Maschinenkopf (1) langsam und gleichmäßig am
Handgriff (11) nach vorne durch die Fliese ziehen.
8 Nach Schnittende den Fliesenschneider wieder aus-
schalten.
Fig. 3
A
A
Fig. 4
11
B
17
Fig. 5
13
6
C
D
7
Fig. 6
Fig. 7
1
6
7
10
11
17
