46

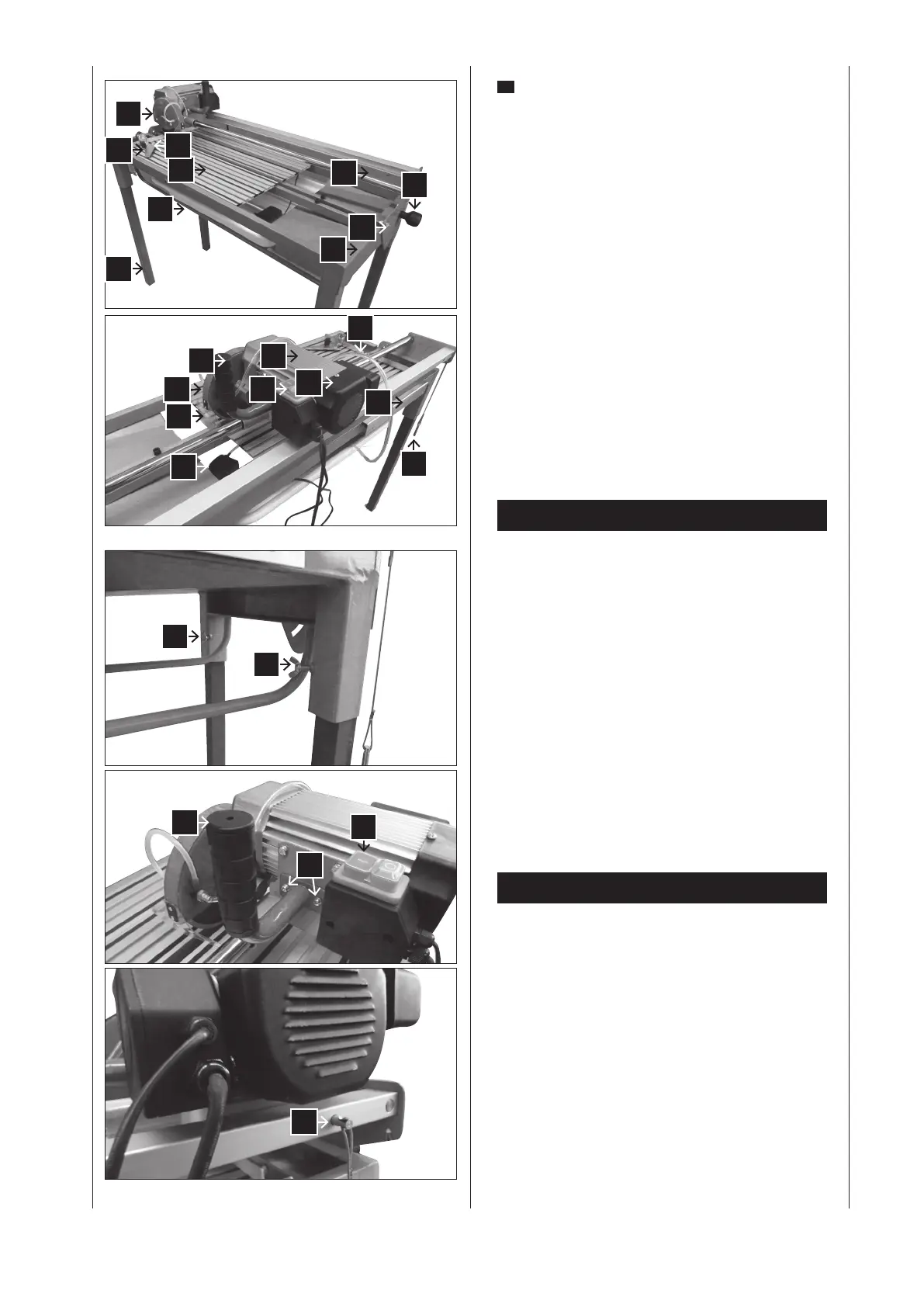

Įrenginio galvutė
Pagrindinis rėmas
3 Kojos
4 Talpykla
5 Aliuminio stalas
6 Kampinė užtvara
7 Stabdiklis
8 Kreipiamasis bėgis
9 Apsauginė pjovimo disko dalis
Deimantinis pjovimo diskas
Rankena
Kampinės padėties nustatymo ksuojamasis varž-
tas
Transportavimo ksatoriaus kaištis
Aušinamojo vandens siurblys
Žarna
Variklis
Įjungimo / išjungimo jungiklis
Kampų skalė
Stalo ilgintuvas
Apsauginė pjūklo ašmenų detalė
Dėl techninių ir pakavimo priežasčių įrenginys nėra vis-
iškai surinktas.
1 Išpakuokite įrenginį ir atsargiai padėkite ant šono ant
grindų.
2 Į pagrindinį rėmą įkiškite atramines kojas ir užveržkite
sparnuotąsias veržles (A) (3 pav.).
3 Pastatykite įrenginį ant kojų.
4 Pritvirtinkite griebiamąją rankenos dalį 2 varžtais kryž-
minėmis galvutėmis (B) prie variklio korpuso (4 pav.).
5 Įdėkite talpyklą (4) į pagrindinį rėmą (2).
6 Įdėkite aušinamojo vandens siurblį (14) į talpyklą (4).
7 Pilkite vandenį, kol siurblys (14) bus apsemtas (4 pav.).
Ištraukite transportavimo fiksatoriaus kaištč (13) (5 pav.).
Paleidimas
Norėdami įjungti, nuspauskite „I“ ant įjungimo / išjungimo
jungiklio (17).
Prieš pradėdami pjauti, palaukite, kol pjovimo diskas pa-
sieks didžiausiąjį sukimosi greitį ir aušinamojo vandens
siurblys (14) pradės tiekti vandenį į pjovimo diską.
Norėdami išjungti, nuspauskite „0“ ant įjungimo / išjungi-
mo jungiklio (16) (4 pav.).
2
3
4
5
6
7
8
9
12
18
Fig. 1
Fig. 2
1
10
11
13
14
15
16
17
19
20
Fig. 3
A
A
Fig. 4
11
B
17
Fig. 5
13
