1 Atsukite 2 varžtus (F) Ir nuimkite apsauginę pjovimo
ašmenų dalį (20). (10 pav.)
2 Ant variklio veleno uždėkite raktą (21) ir laikykite.
3 Raktu (22) atsukite jungės veržlę sukdami pjovimo
disko kryptimi (10).
4 Ištraukite Išorinę jungę (23) ir pjovimo diską (10). (11
pav.)
5 Prieš įdėdami naują pjovimo diską, kruopščiai išvaly-
kite tvirtinimo jungę.
6 Įdėkite ir vėl pritvirtinkite naują pjovimo diską atvirk-
štine tvarka.
Patikrinkite pjovimo disko sukimosi kryptį!
7 Vėl uždėkite apsauginę pjovimo disko dalį (20).
Transportuodami įrenginį, padėkite jį galvute, nukreipta
į priekį, ir užksuokite ksuojamuosius varžtus (13) (5
pav.)
m
Reguliariai tikrinkite, ar nepažeisti maitinimo laidai. Ti-
krindami, atjunkite juos nuo maitinimo šaltinio.
Maitinimo laidai turi atitikti VDE ir DIN reglamentų reikala-
vimų. Naudokite tik tokius maitinimo laidus, kurie pažen-
klinti kaip H 07 RN.
Ant visų laidų turi būti nurodytas jų tipas.
Maitinimo laidų izoliacija yra dažnai pažeista. Priežastys
gali būti tokios:
• sugnybimo žymės, kai maitinimo laidai pravedami per
langų arba durų plyšius,
• sulenkimai, neteisingai sujungus arba ištiesus maiti-
nimo laidus,
• įpjovimai, atsiradę pervažiavus maitinimo laidus,
• izoliacija pažeista traukiant kištuką už maitinimo laido,
• pasenusioje izoliacijoje atsiradę įtrūkimai.
Tokių pažeistų maitinimo laidų naudoti negalima, nes dėl
pažeistos izoliacijos gali kilti pavojus gyvybei!
230 V/ 50 Hz maitinimo įtampa
Maitinimo Ir Ilginamasis laidas turi būti 3-jų gyslų = P + N
+ SL. (1/N/PE).
Ilginamieji laidai turi būti bent 1,5 mm² skerspjūvio.
Maitinimo jungtis yra apsaugota ne stipresniu kaip 16 A
saugikliu.

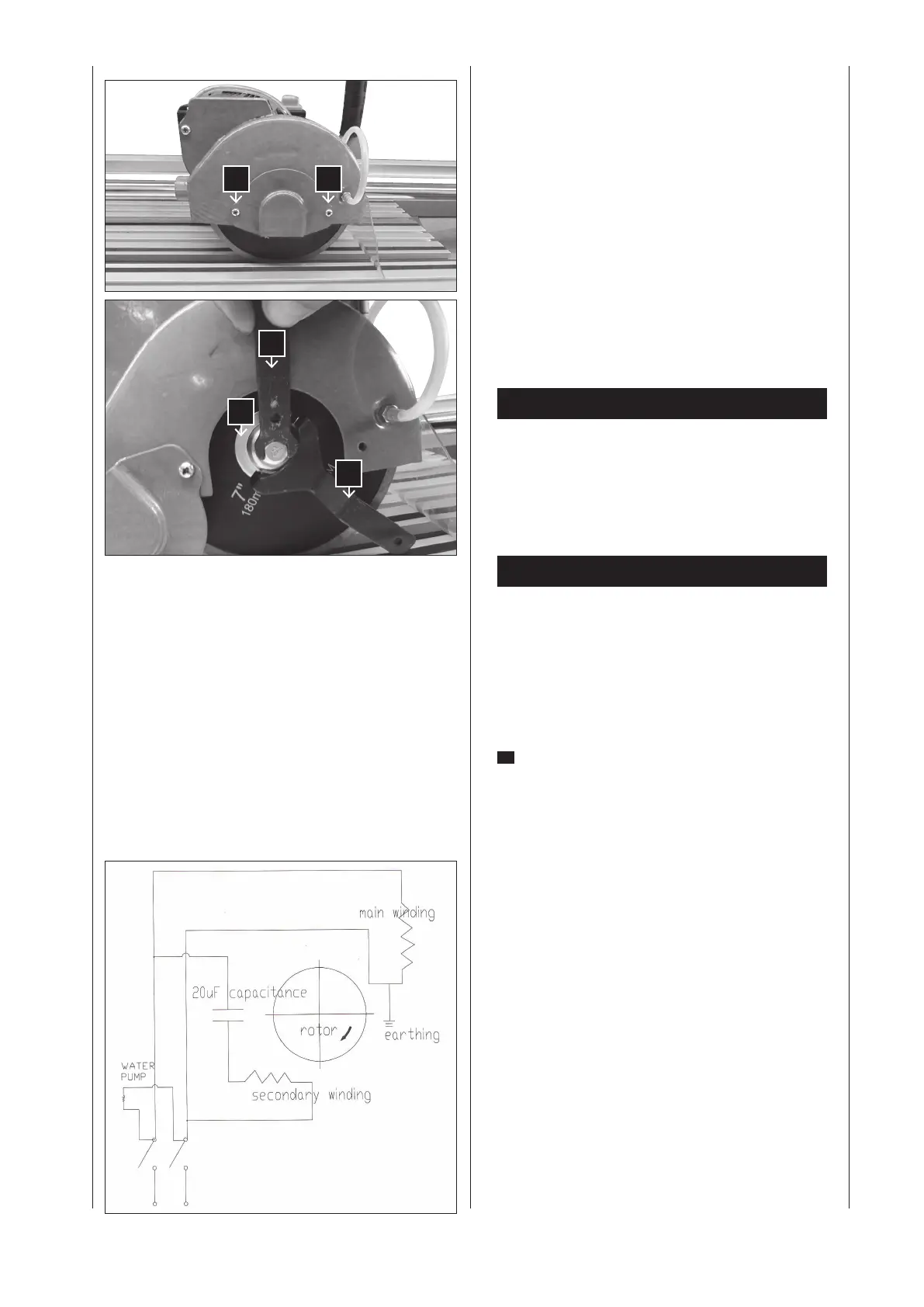

Fig. 10
