26
Fahrgestell montieren
Befestigungsteile:
2 St. Sechskantschraube M 10 x 30
2 St. Scheiben D 10mm
2 St. Stoppmuttern M 10
Vormontiertes Fahrgestell mit 2 Sechs-
kantschrauben M10 x 30, 2 Scheiben 10mm
und 2 Stoppmuttern an den Haltelaschen
befestigen (Fig.2.3).
Arbeitsstellung Fig. 2.4
In Arbeitsstellung wird das kpl. Fahrgestell
hochgeklappt und mit der Rasterung in die
Haken am unteren Handgriff eingehängt.
Transport Fig. 2.5
Zum Transport wird der Obere Handgriff
abgeklappt, das Fahrgestell aus den Haken
am unteren Handgriff gelöst und durch an-
heben unter die Maschine geschwenkt.
Nun kann die Rüttelplatte bewegt werden.

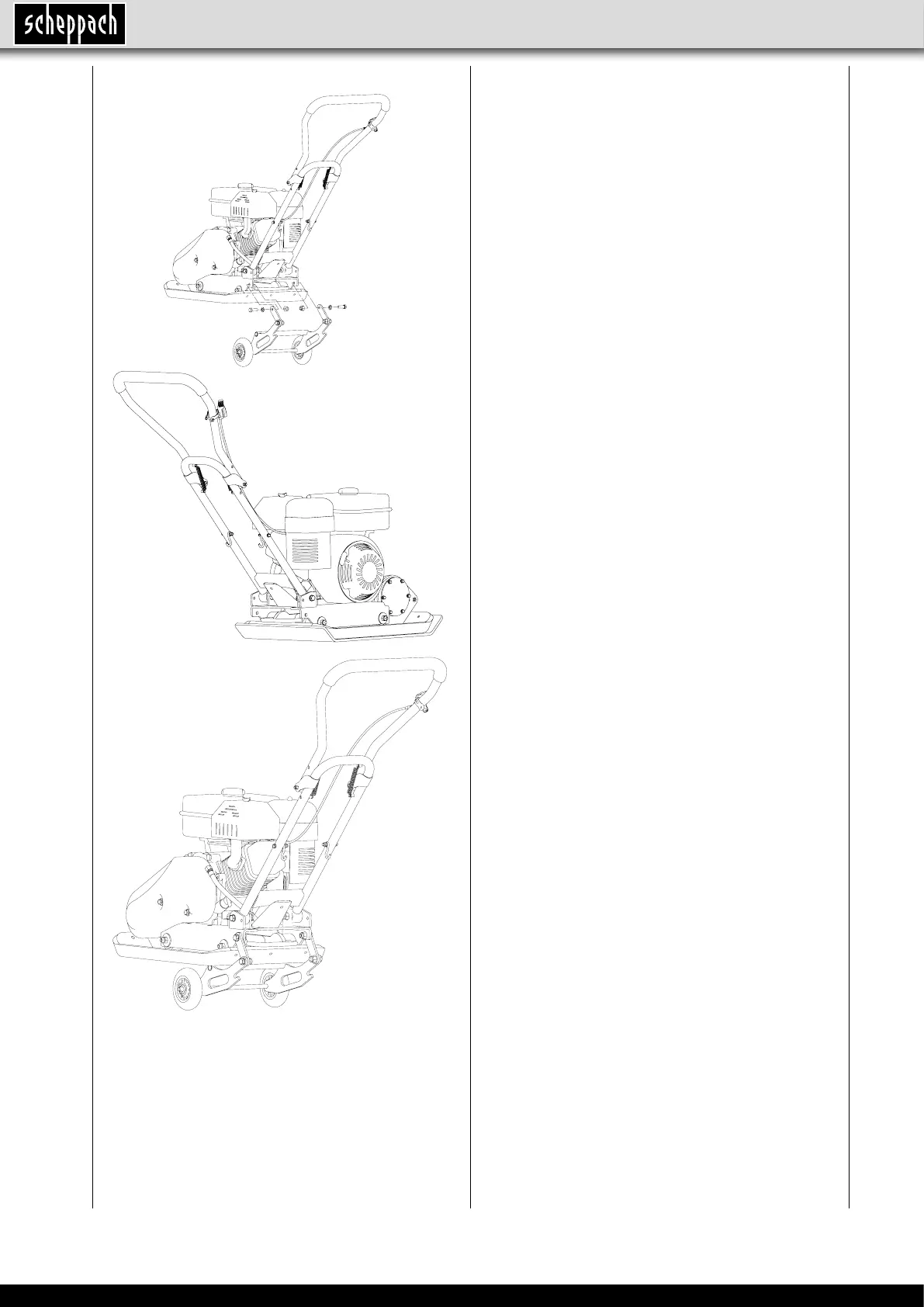

Fig. 2.3
Fig. 2.4
Fig. 2.5
