Scheppach mss 10 - Page 106

106
lenne.

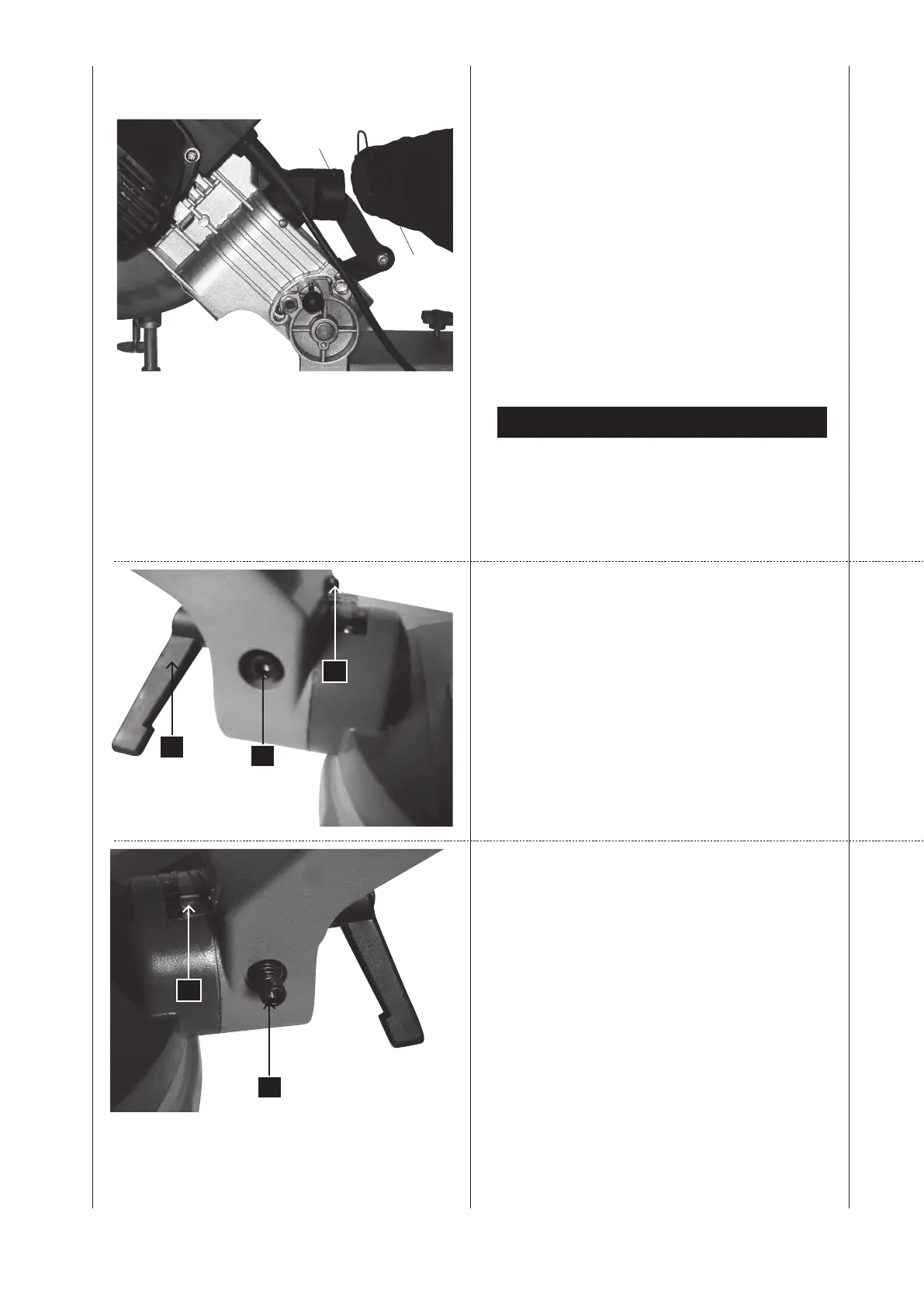

Pölypussin asennus (Kuva 2)
• Painakaapölypussinmetalliholkit2yhteenjaasettakaa
se koneiston poistoputkeen 1.
Laitteen asetukset
Ohje:
Tämä kone asennettiin tarkasti tehtaalla ennen lähe-
tystä. Tarkistakaa parhaiden tulosten saavuttamiseksi
seuraavien asetusten tarkkuus ja korjatkaa ne tarpeen
vaatiessa.
Kulmapysäytysten asettaminen 90°:een (Kuva 3)
• Irrotakulmapidätinjasiirräleikkaavapääaivanoike-
alle. Lukitse kulmapidätin (1).
• Käytä astelevyä sahanterän kulman asettamiseksi
90°:een pöytää kohden. Jos säätö on tarpeellista,
käännä ruuvia (2) mukana toimitetulla kuusiokoloavai-
mella siten, että sahanterä on 90° kulmassa pöytää
kohden.
• Asetakulmaosoitin(3)ruuvilla0°:een.
Kulmapysäytysten asettaminen 45°:een (Kuva 4)
• Pysäytystenasettamiseksi45°:eensiirräleikkauspää
vasemmalle ja säädä ruuvi (4) kuusiokoloavaimella
kunnes asteikon (3) 45°-asento saavutetaan.
Työtason säätö
• Laskekaa leikkuupää ja painakaa lukitusnäppäintä.
Varmistakaa, että taso on 0° kulmassa.
• Asettakaakulmamittarisahanterällejatyötasolle.
• Irroittakaaruuvit,mikälikulmamittarieiosusahante-
rään.
• Asettakaatyötasoniin,ettäseosuukokonaisuudessaan
kulmamittariin, kiinnittäkää ruuvit uudelleen.
Fig. 2
1
2
1
2
3
Fig. 3
4
3
Fig. 4
