m Installation
VARNING! För er egen säkerhet, stick i stickproppen i vägg-
uttaget först när alla monteringssteg är avslutade och ni
har läst och förstått säkerhetsupplysningar och bruksan-
visningen.
Lyft ur sågen ur förpackningen och sätt den på arbets-
bänken.

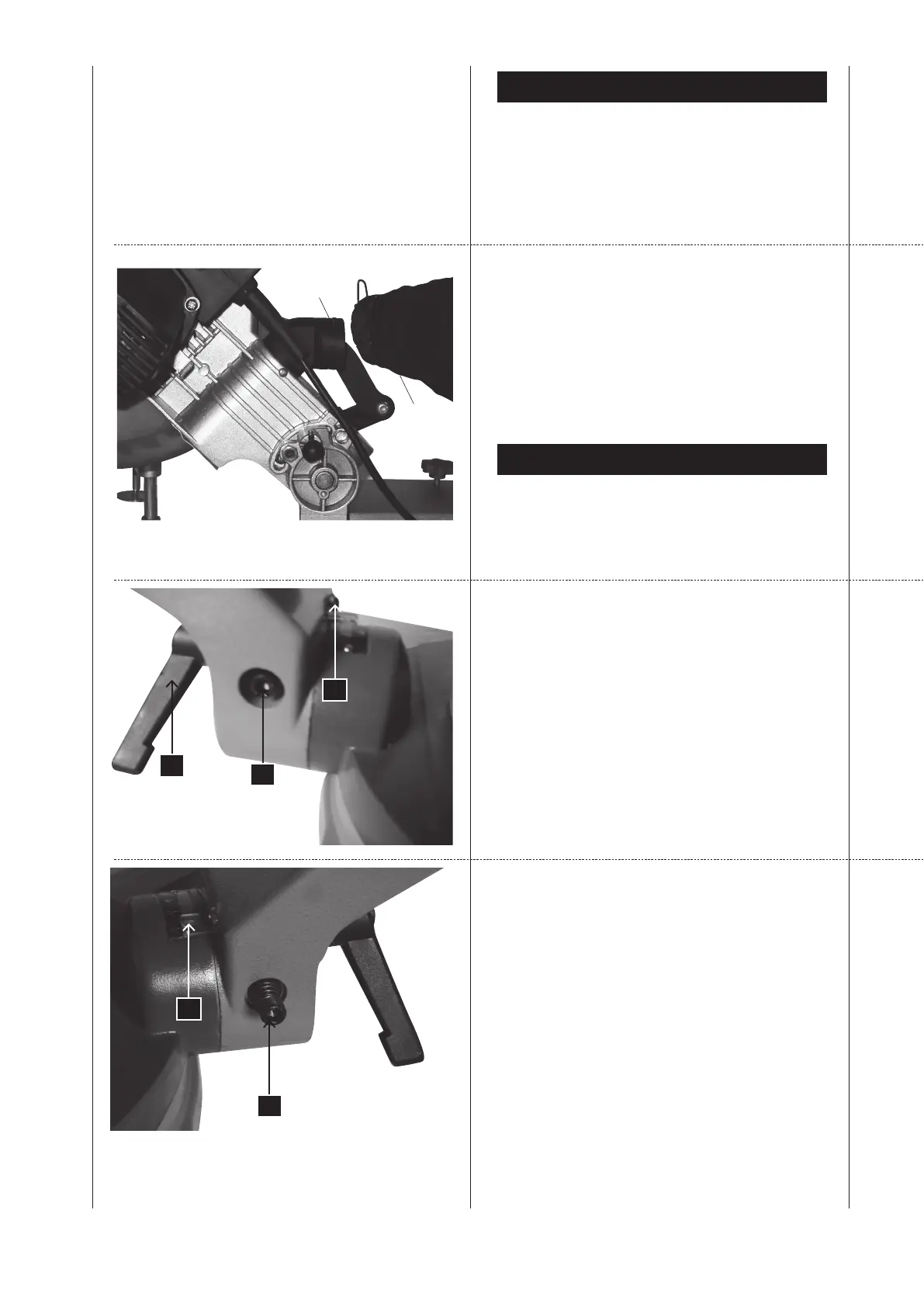

Installation av dammsäck (Fig. 2)
• Tryckdammsäckensmetallringskärmar2tillsammans
sätt fast dem på utloppsöppningen 1 i motorområ-
det.
Rikta in verktyget.
Upplysning:
Detta verktyg justerades på fabriken innan avsändning.
Kontrollera följande inställningars precision för bästa
resultat och korrigera dem vid behov.
Inställning av vinkelanslaget till 90° (bild 3)
• Lösgörvinkelklämmansspakochvridsnabbkopplingen
så långt till höger som möjligt. Vrid vinkelklämmans
spak (1) till låst läge
• Attanvändasågbladsinställningen90°förattgöraom
bordet till en vinkelkap. Om en justering är nödvändig,
dra åt skruvarna (2) med den medlevererade inbuss-
ningsnyckeln så att sågbladet står i 90° vinkel mot
bordet.
• Ställvinkelmätaren(3)på0°medhjälpavskruvar-
na.
Inställning av vinkelanslaget till 45° (bild 4)
•Förinställningavanslagetpå45°skjutssnabbkopp-
lingen åt vänster och där skruvas skruvarna (4) åt. med
inbussningsnyckeln när 45°på skalan (3) uppnåtts.
Inställning av anliggningsytan.
• Sänkskärhuvudetochtryckinspärrknappen.Säkerställ
att bordet har en geringsvinkel på 0°.
• Fästenuniversalvinkelmätarepåanliggningsytanoch
sågbladet.
• Lossaskruvarnanärsågbladetinterörvinkelmätaren.
• Ställinanliggningsytansåattdenrörvinkelmätaren
helt. Spänn skruvarna igen.
Fig. 2
1
2
1
2
3
Fig. 3
4
3
Fig. 4
