Leikkaus vetotoiminnolla
HUOMIO:
1. Älkää koskaan vetäkö leikkuupäätä ja pyörivää sahante-
rää itseänne kohti sahatessa. Sahanterä voi tarttua työstettä-
vään kappaleeseen, jolloin leikkuupää ja pyörivä sahanterä
potkaisevat takaisin.
2. Älkää koskaan laskeko pyörivää sahanterää ennen kuin
olette vetäneet leikkuupään eteen.
• Vapauttakaaliukukisko1vapautuskahvalla2jaantakaa
leikkuupäänpyöriävapaasti.(Kuva.6)
• Liikuttakaakulmansäädinjaleikkuupääkulma-javiis-
toleikkaustoimintojen mukaisesti toivottuihin kulmaan
ja viistokulmaan.
• Jättäkääsahankiinnitinpäällejavetäkääliukukiskoa
eteenpäin, kunnes sahanterän keskusta on työstökap-
paleen kärkipään yli.
• Painakaakatkaisimestajapainakaasahanteränvapau-
tuskahvaa, jotta leikkuupää vajoaa.
• Painakaasahankahvahitaastialashetikunsahaon
saavuttanut täyden pyörimisnopeuden ja leikatkaa työs-
tökappaleen kärkipäähän asti.
• Liikuttakaasahankahvahitaastityötasollejasuoritta-
kaa sahaus loppuun.
• Vapauttakaakatkaisinjaantakaasahanteränpysähtyä
ennen kuin nostatte leikkuupään.
Syvyyden säätö normaali Kuva 6.1
Sahaustoiminto 5 mm pöytälevyn alla. (Erottele työkap-
paleet.)
Syvyyspysäytys (1) kotelon rinnalla.
Pysäytysruuvia (2) käytetään.
Asetusruuvilla (3) ei ole toimintaa.
Syvyyden säätö säädettävä Kuva 6.2
Sahaustoiminto pöytälevyn yläpuolella. (Peitetyt leikka-
ukset)
Aseta syvyyspysäytys (1) ulkopuolelle.
Aseta asetusruuvi (3) toivotulle mittaukselle
ja varmista se tasomutterilla (4).
Tee testileikkaus.
Pysäytysruuvi (2) ei ole käytössä.
Laitteen kanto
• Vapauttakaa kulmanlukitusnappi ja kääntäkää pöytä
täysin oikealle. Lukitkaa pöytä 45° kulmaan.
• Työnnäsahauspäätaaksejalukitsekelkkatiukasti.
• Laskekaaleikkauspääjapainakaalukitusnappia.
• Kantakaatätäleikkuu-jakulmasahaasiihenrakenne-
tuista kädensijoista ja jalustoista.
1
2

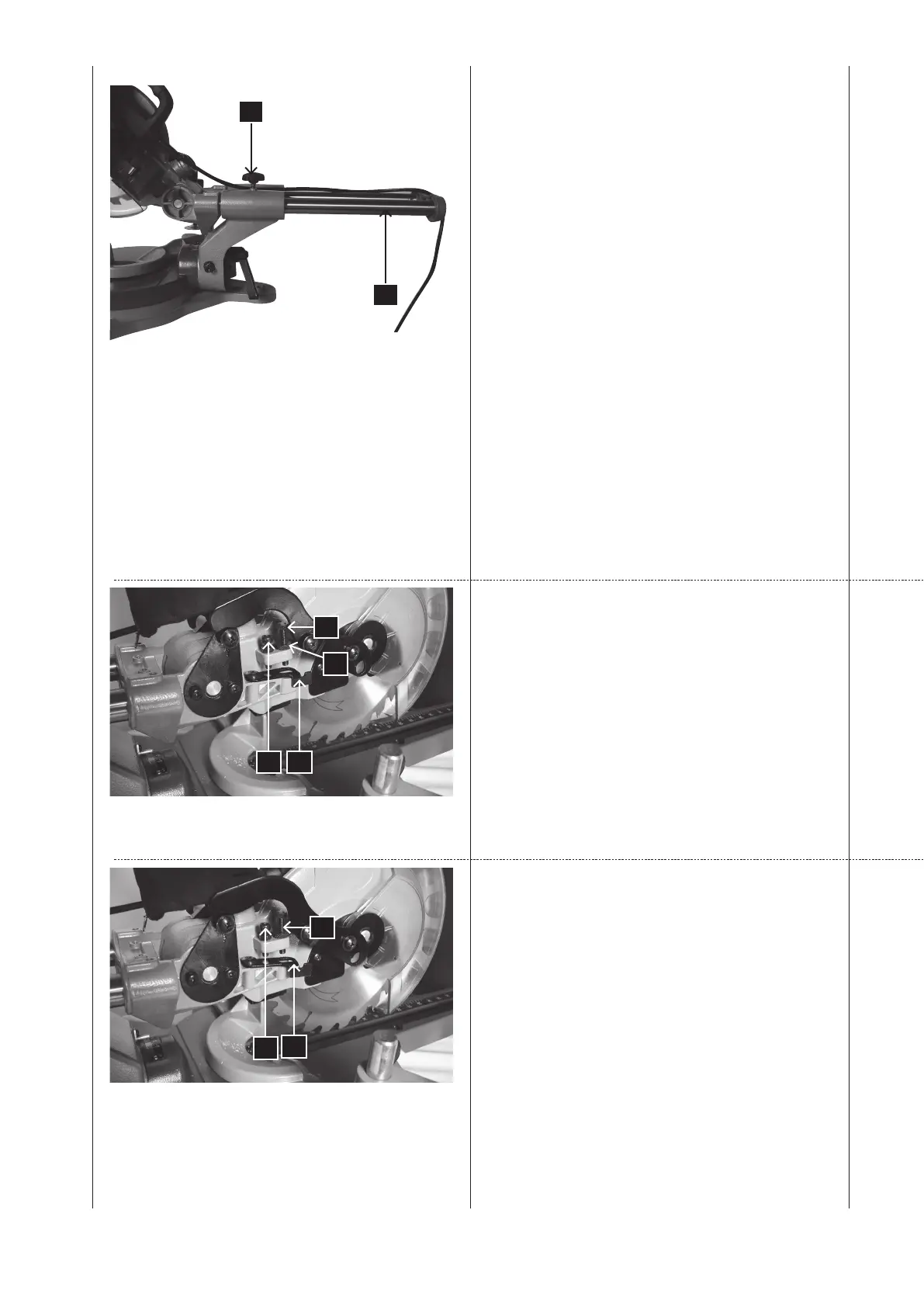

Fig. 6a
2 1
4
3
Fig. 6.1
2
1
3
Fig. 6.2
