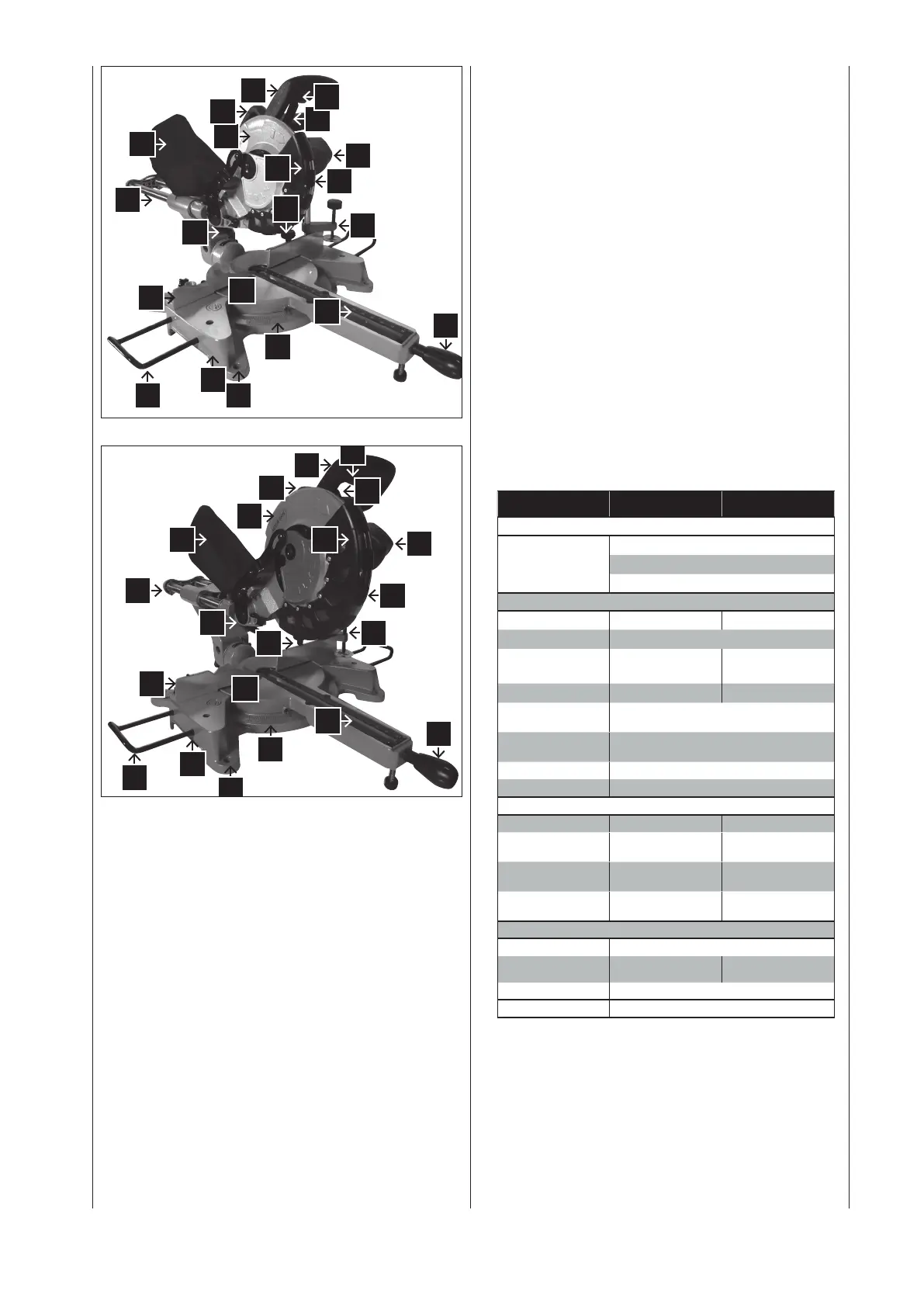

Bildtext Fig. 1
1 Dragkälke
2 Övre sågbladsskydd
3 Nedre sågbladsskydd-spännspak
4 Frigörningskontakt
5 Grepp
6 Motor
7 Nedre sågbladskydd
8 Sågblad med hårdmetallsspets
9 Anliggningsyta
10 Förlängningsstöd
11 Vinkelskala
12 Inställningsgrepp, fast
13 Bordsinlägg
14 Svängbart bord
15 Bulthål
16 Sockel
17 Spännback
18 Dammpåse
19 Bärhandtag
20 Laser
21 Klämgrepp
mss 8 mss 10
Leveransomfattning
Kap-ochstocksåg
Detaljer
Bruksanvisning
Tekniska data
Sågblad diameter
210 mm 254 mm
Sågbladsborrning
30,0 mm
Mått
780 x 460 x 485
mm
810 x 460 x 395
mm
Vikt
13,5 kg 17,0 kg
Svängbart bord
diameter
250 mm
Geringvinkel-stop till
vänster och till höger
0°, 15°, 22,5°, 30°, 45°
Svängområde
45°/0°/45°
Lutningsområde
0°–45°
Max. kapacitet
Tvärsnitt med 90°
58 x 340 mm 78 x 340 mm
Geringssågskär med
45°
58 x 240 mm 78 x 240 mm
Diagonalsågskär
med 45
32 x 340 mm 42 x 340 mm
Kombinationssågskär
med 45°
32 x 240 mm 42 x 240 mm
Drivmaskineri
Motor V/Hz
230V / 50 Hz
Upptagningseffekt P1
1500 W (S3
20%)
2000 W (S3
20%)
Varvtal
5000 1/min
Laserklass
2
Tekniska ändringar förbehålls!
Bullernivå vid sågen:
Max. ljudtrycksnivå: 99 dB(A)
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 8
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 10
