Einstellung der Winkelanschläge auf 45° (Fig. 4)
• Zur Einstellung des Anschlags bei 45° bewegen Sie
den Schneidkopf nach links und verstellen die Schrau-
be (4) mit dem Inbusschlüssel bis die 45°-Stellung auf
der Skala (3) erreicht ist.
Einstellung der Anlagefläche
• Senken Sie den Schneidkopf und drücken Sie die
Sperrraste ein. Stellen Sie sicher, daß der Tisch einen
Gehrungswinkel von 0° hat.
• SetzenSieeinenUniversalwinkelmesseranderAnla-
gefläche und dem Sägeblatt an.
• Lösen Sie die Schrauben, wenn das Sägeblatt nicht
den Winkelmesser berührt.
• Stellen Sie die Anlagefläche so ein, daß sie den Win-
kelmesser voll berührt. Ziehen Sie die Schrauben wie-
der an.
Justieren den Laserlinie (Fig. 5)
• UmdenLaserstrahlzujustieren,nehmenSieeinBrett
(ca. 200 mm x 300 mm). Markieren Sie eine Linie im
rechten Winkel und legen das Brett an die Tragefläche
des Tisches.
• Richten Sie die Markierung mittig zum Sägeblatt aus
und klemmen es mit der Spannpratze fest.
• Schalten Sie den Laser mit dem Ein/Aus-Schalter auf
dem Batteriedeckel ein.
• UmdieLaserliniezujustieren,lösenSiediebeiden
Schlitzschrauben 1. Nun verschieben Sie die Laserein-
heit bis die Laserlinie mit der markierten Linie über-
einstimmt. Beachten Sie: Sie können die Laserlinie so
justieren, dass sie an der Seite oder in der Mitte des
Schnittes läuft.
• Ziehen Sie die Schlitzschrauben wieder an und justie-
ren Sie bei Bedarf nach.
Anschluß an die Stromquelle
Prüfen Sie, daß die benutzte Stromquelle und Steckdo-
semitIhrerKapp-undGehrungssägeübereinstimmen.
Schauen Sie sich das Typenschild am Motor oder die
NennleistungaufderKapp-undGehrungssägean.Jeg-
liche Veränderungen müssen immer von einem qualifi-
zierten Elektriker vorgenommen werden.
Dieses Werkzeug ist doppelisoliert, daher ist die Erdung
des Stromversorgungssystems unnötig.
WARNUNG: Vermeiden Sie Kontakt mit den Steckeranschlüs-
sen, wenn Sie den Stecker an der Stromsteckdose anschlie-
ßen oder aus ihr herausziehen. Kontakt kann einen schweren
Stromschlag verursachen.
Gebrauch eines Verlängerungskabels
Der Gebrauch eines Verlängerungskabels verursacht einen
leichtenLeistungsverlust.UmdiesaufeinemMinimumzu
halten und Überhitzen und möglichen Motordurchbrand zu
vermeiden, befragen Sie einen qualifizierten Elektriker
zur Mindestdrahtgröße des Verlängerungskabels.
Das Verlängerungskabel muß an einem Ende einen geer-
deten Stecker, der in die Stromsteckdose paßt, und am
4
3

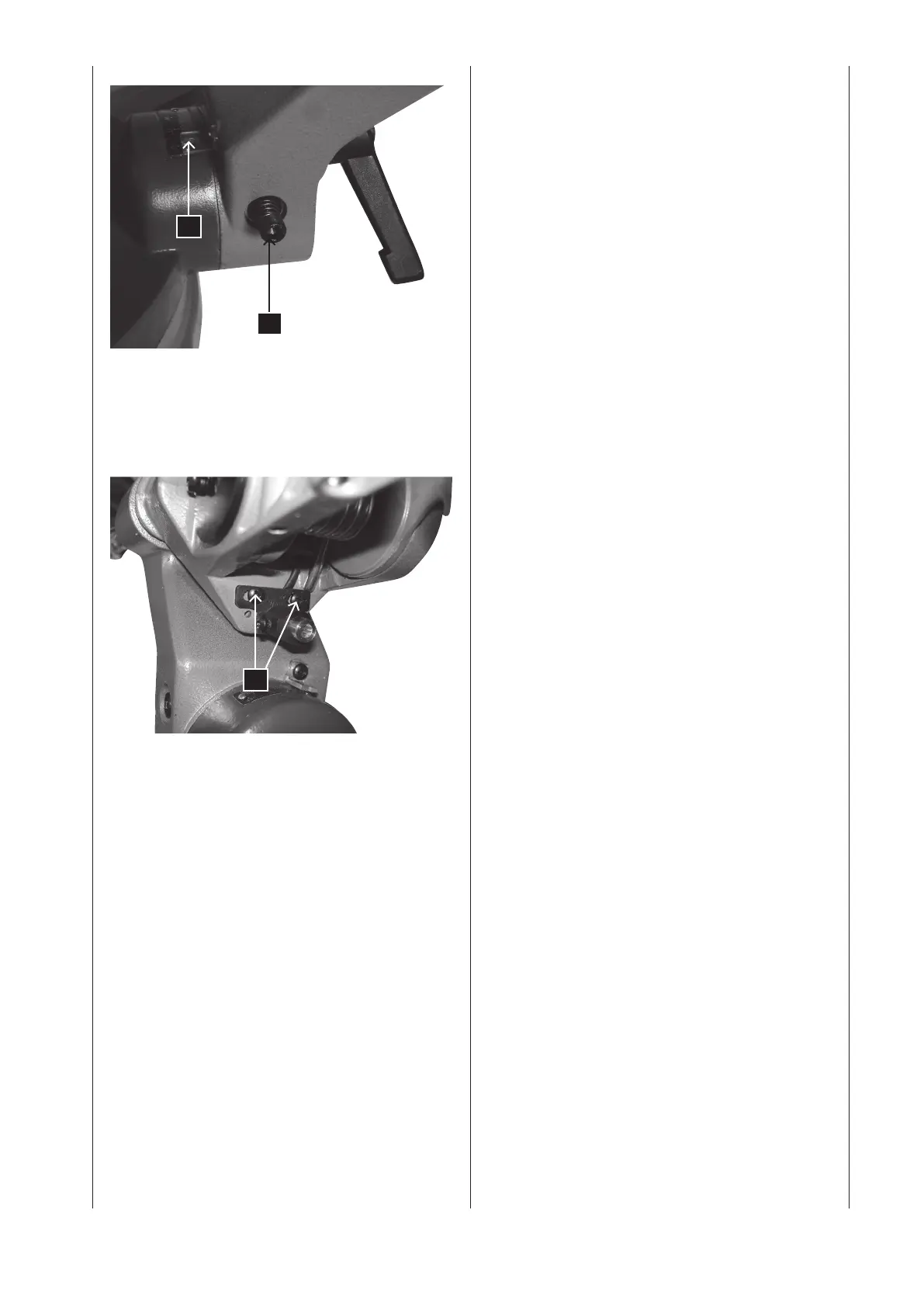

Fig. 4
1
Fig. 5
