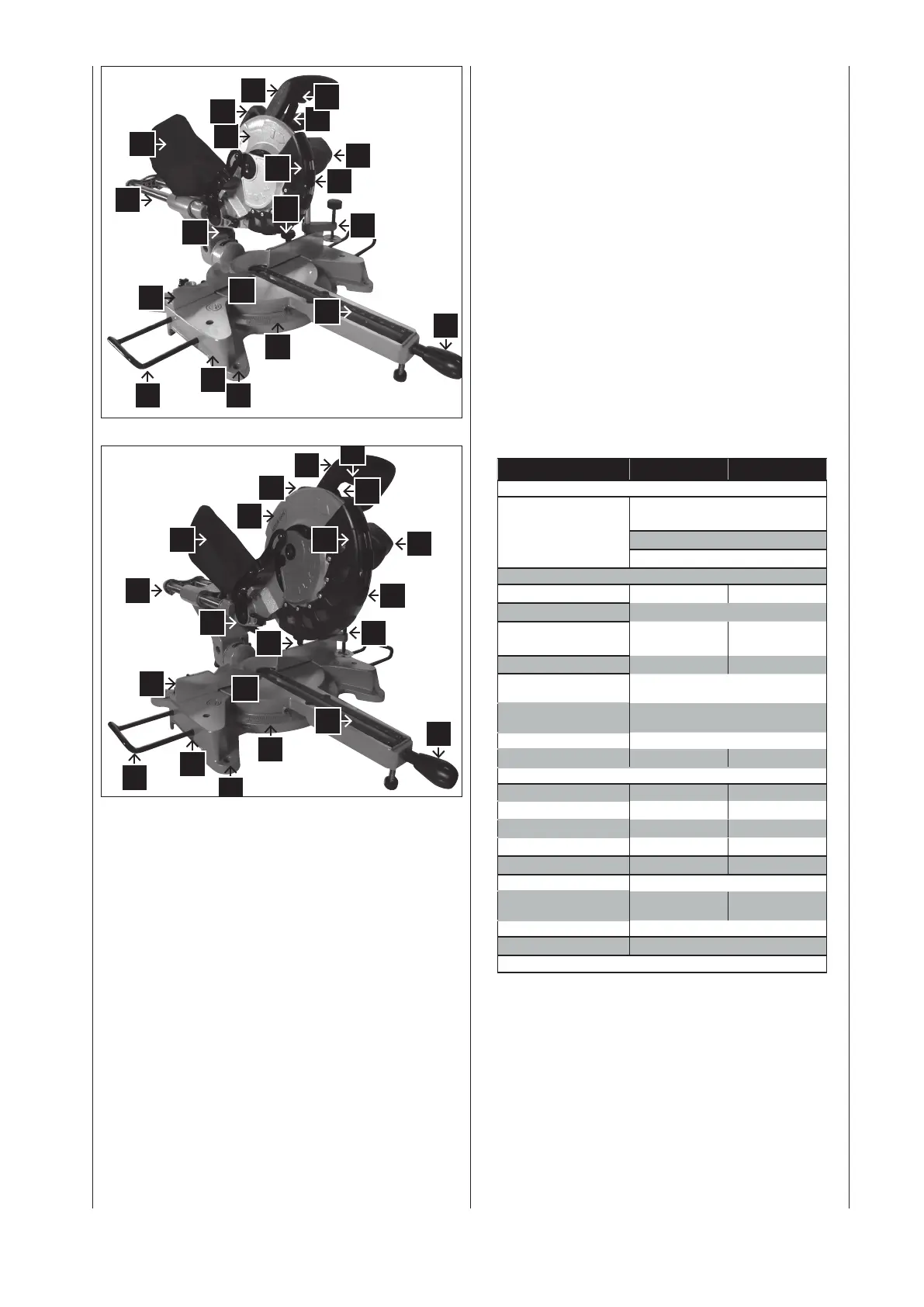

Γνωρίστε το Συρόμενο Φαλτσοπρίονό σας (Εικ. 1)
1 Συρόμενο φορείο
2 Πάνω προστατευτικό δίσκου
3 Μοχλός ασφάλισης κάτω προστατευτικού δίσκου
4 Διακόπτης σκανδάλης
5 Λαβή
6 Κινητήρας
7 Κάτω προστατευτικό δίσκου
8 Δίσκος με Μύτη Καρβιδίου του Βολφραμίου
9 Οδηγός
10 Στήριγμα προέκτασης (προαιρετικό)
11 Κλίμακα φαλτσοκοπής
12 Λαβή ασφάλισης τραπεζιού
13 Ένθετο τραπεζιού
14 Περιστρεφόμενη πλάκα
15 Οπές για μπουλόνια
16 Βάση
17 Σφιγκτήρας
18 Σάκος σκόνης
19 Λαβή
20 Λέιζερ
21 Λαβή σύσφιξης τραπεζιού
mss 8 mss 10
Υλικά παράδοσης
Φαλτσοπρίονο και Πριόνι Κλα-
δέματος
μικρά μέρη
Οδηγίες λειτουργίας
Τεχνικά χαρακτηριστικά
ø δίσκος
210 mm 254 mm
ø εσωτερική διάμετρος
30,0 mm
Διαστάσεις
780 x 460 x
485 mm
810 x 460 x
395 mm
Βάρος
13,5 kg 17,0 kg
ø περιστρεφόμενη
πλάκα
250 mm
Στοπ φαλτσοκοπής
αριστερά και δεξιά
0°, 15°, 22,5°, 30°, 45°
Εμβέλεια περιστροφής
45°/0°/45°
Εμβέλεια κλίσης
0°–45°
Μέγ. Ικανότητα
Εγκάρσια κοπή στις 90°
58 x 340 mm 78 x 340 mm
Φαλτσοκοπή στις 45°
58 x 240 mm 78 x 240 mm
Λοξή κοπή στις 45°
32 x 340 mm 42 x 340 mm
Σύνθετη κοπή στις 45°
32 x 240 mm 42 x 240 mm
Ισχύς
Κινητήρας V/Hz
230V / 50 Hz
Δύναμη κατανάλωσης
P1
1500 W (S3
20%)
2000 W (S3
20%)
Ταχύτητα χωρίς φορτίο
5000 1/min
Κατηγορία λέιζερ
2
Υπόκειται σε τεχνικές αλλαγές!
Τα επίπεδα θορύβου αυτής της μηχανής κατά τη δι-
άρκεια κοπής είναι τα ακόλουθα:
μέγιστο επίπεδο ηχητικής πίεσης: 99dB(A)
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 8
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 10
