Cięcie listew przysutowych
• Listwy przysutowe mogą być cięte wyłącznie na pła-
sko na stole z użyciem tej pilarki ukosowej.
• Ta pilarka ukosowa ma specjalne zatrzymania do
cięcia ukośnego równe 31.6° w lewo i w prawo i za-
trzymanie na cięcie pod kątem równe 33.9° dla spe-
cjalnych listew przysutowych 1 tzn. 52° między tyłem
listwy a górną płaską powierzchnią, która pasuje do
sutu; 38° między tyłem listwy a dolną częścią płaskiej
powierzchni, która pasuje do ściany. Prosimy zapo-
znać się z poniższą tabelą dotyczącą cięcia listew
przysutowych.

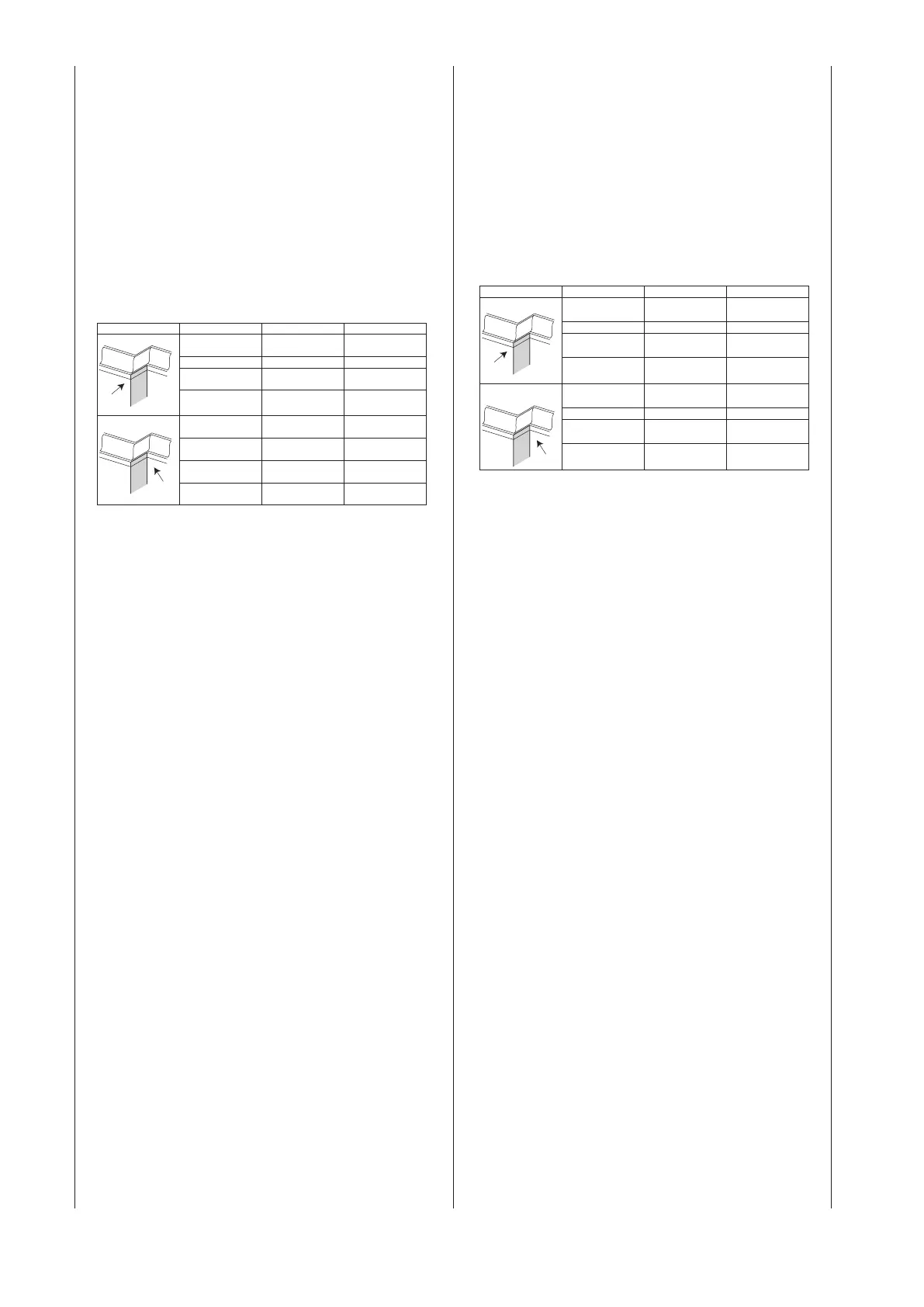

Ustawienia Lewa strona Prawa strona
Róg wewnętrzny
Kąt cięcia ukoś-
nego
30° z prawej 30° z lewej
Kąt ukosu 33,9° 33,9°
Pozycja listwy Górą do ogra-
nicznika
Dołem do ogra-
nicznika
Strona wykoń-
czona
Trzymać z lewej
strony nacięcia
Trzymać z lewej
strony nacięcia
Róg zewnętrzny
Kąt cięcia ukoś-
nego
30° z lewej 30° z lewej
Kąt cięcia pod
kątem
33,9° 33,9°
Pozycja listwy Dołem do ogra-
nicznika
Górą do ogra-
nicznika
Strona wykoń-
czona
Trzymać z prawej
strony nacięcia
Trzymać z prawej
strony nacięcia
Uwaga:
• Te specjalne zatrzymania nie mogą być używane w
przypadku cięcia list przysutowych pod kątem 45°.
• Ponieważ większość pomieszczeń nie ma kątów rów-
nych dokładnie 90°, potrzebna jest dokładna przymiar-
ka i zawsze należy wykonać cięcie próbne w celu po-
twierdzenia prawidłowych kątów.
Cięcie z nastawieniem
OSTRZEŻENIE:
1. Nie można nigdy pociągać głowicy tnącej i obra-
cającego się ostrza w kierunku do siebie podczas
cięcia. Ostrze może wskoczyć na górę obrabianego
elementu powodując, że głowica tnąca i obracające
się ostrze odskoczą w tył.
2. Nigdy nie można obniżać obracającego się dysku
pilarki przed pociągnięciem głowicy tnącej do przodu
pilarki.
• Odblokować sanie 1 za pomocą uchwytu zamka 2 i
umożliwić, aby głowica tnąca poruszała się swobod-
nie. (rys. 6)
• Przesunąć uchwyt cięcia ukośnego i głowicę tnącą
do pożądanego kąta cięcia ukośnego i cięcia pod ką-
tem zgodnie z procedurami dla cięcia ukośnego i pod
kątem.
• Uchwycić uchwyt pilarki i pociągnąć sanie do przodu
do czasu, aż środkowa część ostrza pilarki będzie
znajdować się nad przednią częścią obrabianego
elementu.
• Uruchomić przełącznik, następnie wcisnąć dźwignię
zamka osłony ostrza w celu obniżenia głowicy tną-
cej.
• Kiedy pilarka osiągnie pełną prędkość, należy po-
pchnąć uchwyt pilarki lekko do dołu, tnąc przez kra-
wędź obrabianego elementu.
• Powoli przesunąć uchwyt pilarki w stronę ograniczni-
ka, kończąc cięcie.
Corte de sanca
• O molde de sanca apenas pode ser cortado sobre a
mesa utilizando esta serra de esquadria.
• Esta serra de esquadria tem pontos de paragem de es-
quadria especiais a 31.6º à esquerda e à direita bem
como uma indicação de bisel a 33.9º para sancas es-
peciais 1 i.e. 52º entre a parte posterior da sanca e a
superfície superior plana que fica encostada ao tecto;
38º entre a parte posterior da sanca e a superfície in-
ferior plana que fica encostada à parede. Consulte a
tabela seguinte para efectuar este corte de sanca.
Regulações Lado esquerdo Lado direito
Canto interior
Ângulo de
esquadria
30° direita 30° esquerda
Ângulo de bisel 33,9° 33,9°
Posição da sanca Topo contra a
tabela
Fundo contra a
tabela
Lado acabado Manter do lado
esquerdo do corte
Manter do lado
esquerdo do corte
Canto exterior
Ângulo de
esquadria
30° esquerda 30° esquerda
Ângulo de bisel 33,9° 33,9°
Posição da sanca Fundo contra a
tabela
Topo contra a
tabela
Lado acabado Manter do lado
direito do corte
Manter do lado
direito do corte
Nota:
•Estespontosdeparagemespeciaisnãopodemseruti-
lizados com uma sanca de 45º.
• Visto que a maior parte das assoalhadas não têm ângu-
los exactos de 90º, pode ser necessário efectuar alguns
ajustes. Efectue um corte de teste para confirmar os
ângulos correctos.
Corte cruzado
ADVERTÊNCIA:
1. Nunca puxe o conjunto da cabeça de corte e lâmina gi-
ratória para si durante o corte. A lâmina pode tentar subir o
topo da peça, fazendo com que a cabeça de corte e a lâmina
giratória dêem um contragolpe.
2. Nunca baixe a serra giratória antes de puxar a cabeça de
corte para a frente da serra.
• Destrave o carreto 1 com o travão de mão 2 e permita
ao conjunto da cabeça de corte mover-se livremente.
(Fig. 6)
• Mova o instrumento de esquadria e a cabeça de cor-
te para os ângulos de esquadria e bisel desejados de
acordo com os procedimentos para os cortes de es-
quadria e bisel.
• Segure a serra e puxe o carreto para a frente até o cen-
tro da lâmina da serra estar sobre a frente da peça.
• Ligue o interruptor e pressione a alavanca de protecção
e bloqueio da lâmina para baixar a cabeça de corte.
• Quandoaserraatingiravelocidademáxima,empurre
o manípulo para baixo lentamente, cortando a ponta
da peça.
• Mova lentamente o manípulo da serra em direcção à
tabela, completando o corte.
• Solte o botão para permitir que a lâmina pare de girar
antes de deixar a cabeça de corte subir.
