6

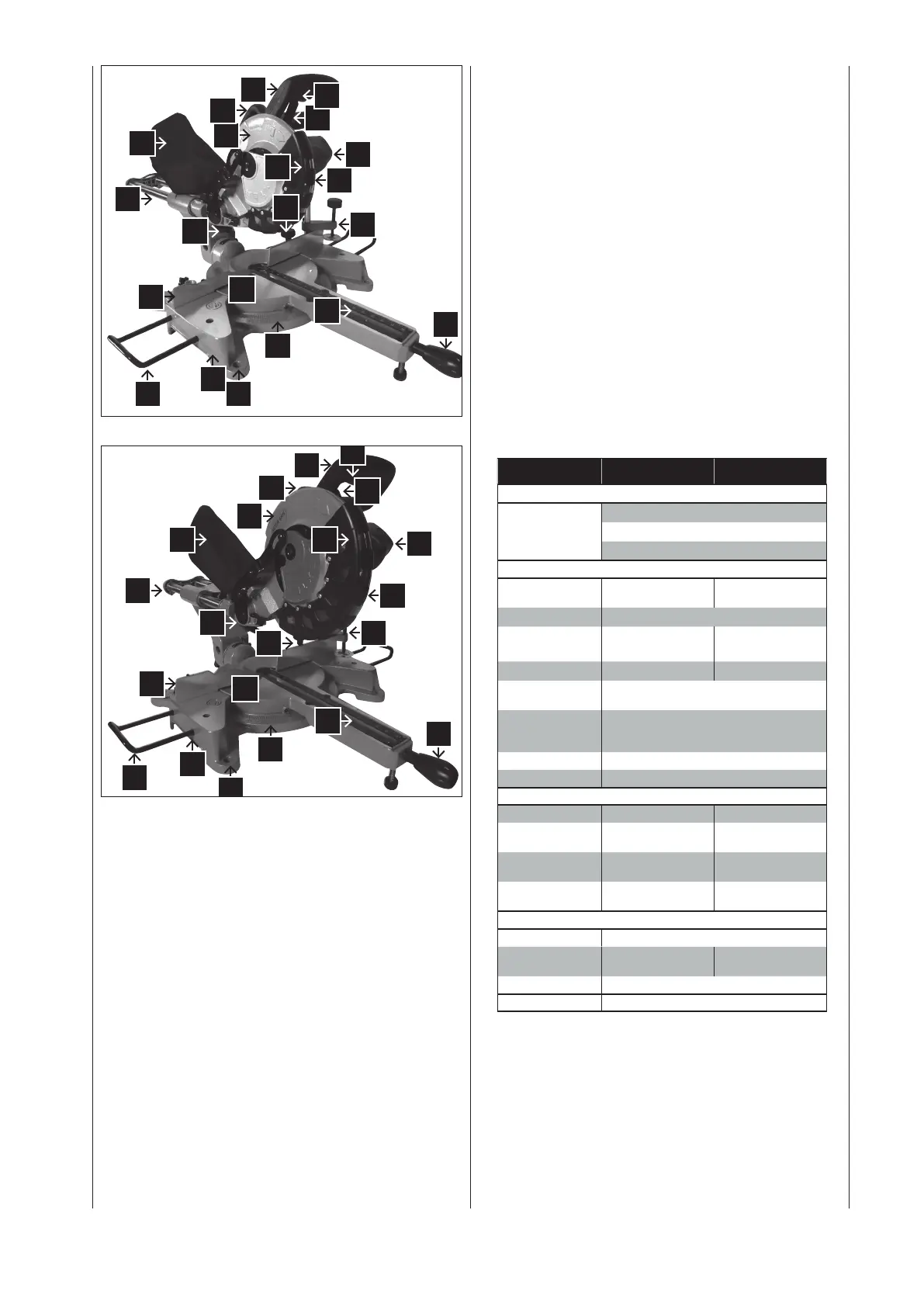

Legende, Fig. 1
1 Zugschlitten
2 Oberer Sägeblattschutz
3 UntererSägeblattschutz-Klemmhebel
4 Auslöseschalter
5 Griff
6 Motor
7 UntererSägeblattschutz
8 Sägeblatt mit Hartmetallspitze
9 Anlagefläche
10 Verlängerungsstütze
11 Winkelskala
12 Feststellgriff
13 Tischeinlage
14 Drehtisch
15 Bolzenlöcher
16 Sockel
17 Spannbacke
18 Staubsack
19 Tragegriff
20 Laser
21 Tisch-Klemmgriff
mss 8 mss 10
Lieferumfang
Kapp-undZugsäge
Kleinteile
Bedienungsanweisung
Technische Daten
Sägeblatt
Durchmesser
210 mm 254 mm
Sägeblatt-Bohrung
30,0 mm
Abmessungen L/B/H
780 x 460 x 485
mm
810 x 460 x 395
mm
Gewicht
13,5 kg 17,0 kg
Drehtisch
Durchmesser
250 mm
Gehrungswinkel-
Anschläge links und
rechts
0°, 15°, 22,5°, 30°, 45°
Schwenkbereich
45°/0°/45°
Neigebereich
0°–45°
Max. Kapazität
Querschnitt mit 90°
58 x 340 mm 78 x 340 mm
Gehrungsschnitt
mit 45°
58 x 240 mm 78 x 240 mm
Schrägschnitt mit
45°
32 x 340 mm 42 x 340 mm
Kombinationsschnitt
mit 45°
32 x 240 mm 42 x 240 mm
Antrieb
Motor V/Hz
230V / 50 Hz
Aufnahmeleistung
P1
1500 W (S3
20%)
2000 W (S3
20%)
Drehzahl
5000 1/min
Laserklasse
2
Technische Änderungen vorbehalten!
Lärmpegel beim Sägen:
Max. Schalldruckpegel: 99 dB(A)
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 8
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 10
