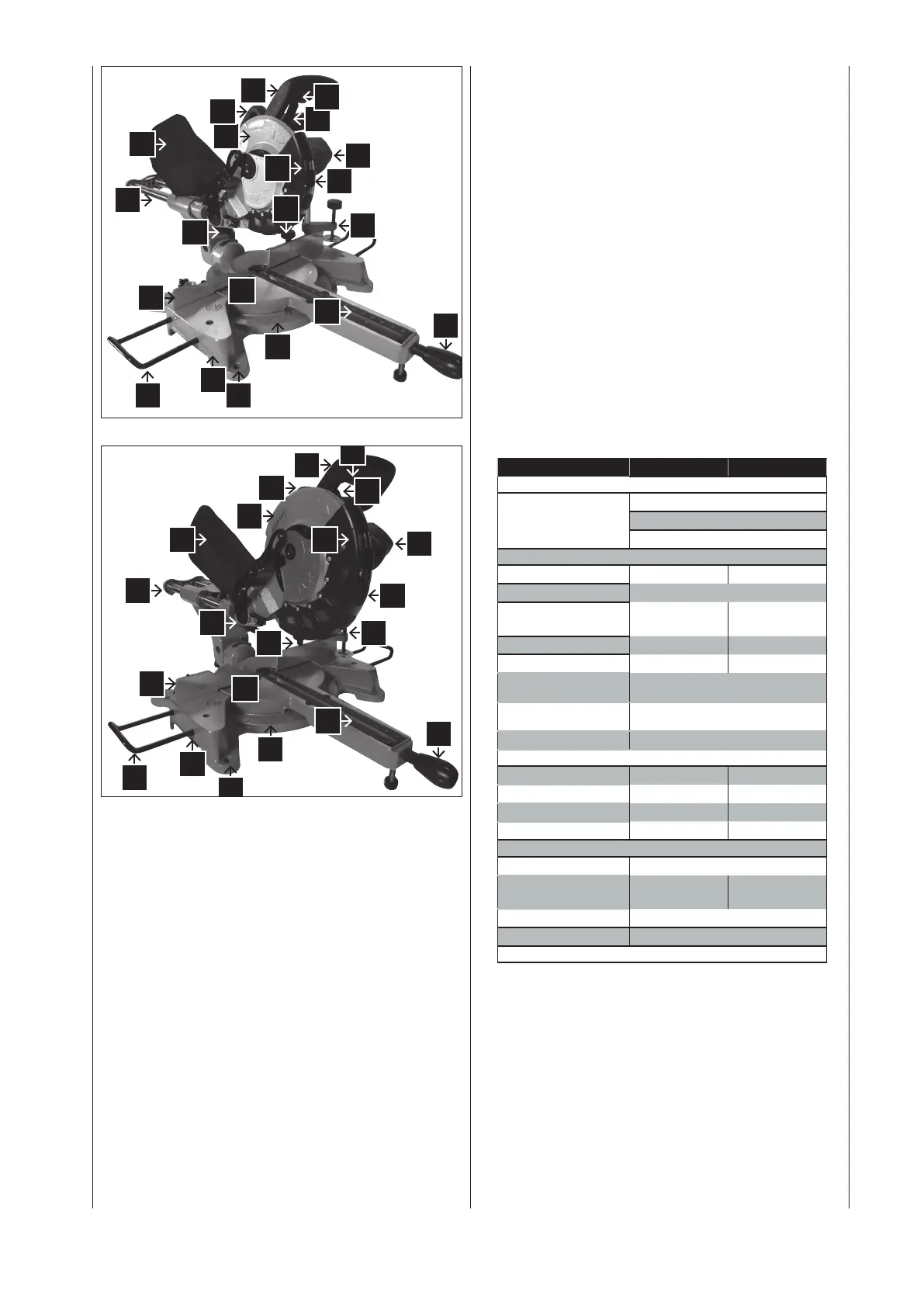

Pulover (Prol) Kesme Makinanızı Tanıyın (Şekl.1)
1 Pulover (Prol) taşınması
2 Üst bıçak koruması
3 Alt bıçak koruma kilit kolu
4 Tetik düğmesi
5 Sapı
6 Motor
7 Alt bıçak koruması
8 Tungsten Karbür Uçlu bıçak
9 Aynas
10 Uzatma desteği (isteğe bağlı)
11 Gönye skalası
12 Masa kilit tokası
13 Tabla girişi
14 Döner tabla
15 Cıvata deliği
16 Taban
17 Kıskaç
18 Toz torbası
19 Sapı
20 Lazer
21 Tabla kıskaç tutacağı
mss 8 mss 10
Teslimat Kapsamı
Gönye ve kırpma makinası
Küçük parçalar
Çalıştırma talimatları
Teknik bilgi
ø bıçak
210 mm 254 mm
ø burgu
30,0 mm
Ebatlar
780 x 460 x
485 mm
810 x 460 x
395 mm
Ağırlık
13,5 kg 17,0 kg
ø döner tabla
210 mm 254 mm
Gönyenin soldaki ve
sağdaki duruşları
0°, 15°, 22,5°, 30°, 45°
Bir eksen etrafında
dönme aralığı
45°/0°/45°
Eğim aralığı
0°–45°
Maks. Kapasite
90°'de dikey kesim
58 x 340 mm 78 x 340 mm
45°'de açılı kesim
58 x 240 mm 78 x 240 mm
45°'de eğimli kesimi
32 x 340 mm 42 x 340 mm
45° de karma kesim
32 x 240 mm 42 x 240 mm
Kumanda
Motor V/Hz
230V / 50 Hz
Saryat gücü P1
1500 W (S3
20%)
2000 W (S3
20%)
Yüksüz hız
5000 1/min
Lazer sınıfı
2
Teknik değişikliklerle ilgili!
Bu makinanın kesim sırasında çıkardığı gürültü sevi-
yesi aşağıdaki gibidir:
Maksimum ses basınç seviyesi: 99dB(A)
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 8
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 10
