88

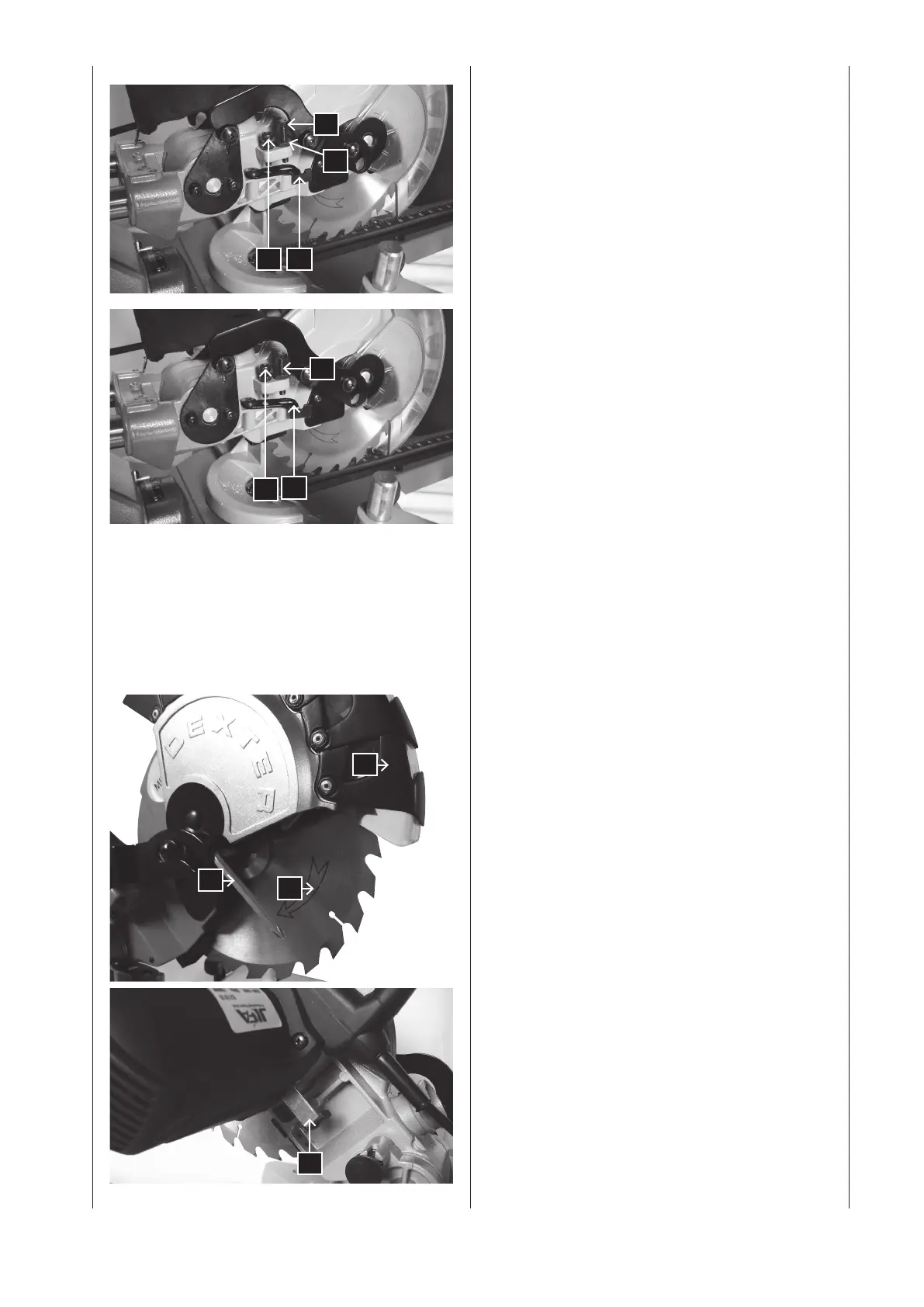

Derinlik ayarı Şekl.6.1
Testere ile kesme işi tablanın üstünden 5 mm aşağısın-
dadır. (ayrı iş parçaları.)
Derinlik durağı (1) yan gövde.
(2) nolu sınırlama vidası kullanılır.
(3) nolu tespit vidasının işlevi yoktur.
Değişebilir derinlik ayarı Şekl.6.2
Testere ile kesme işi tablanın üst kısmının yukarısından-
dır. (kapalı kesimler)
Derinlik durağı (1)’i dışarıda ayarla.
(3) nolu tespit vidasını istenen ölçüde ayarla ve (4) nolu
kontra somunu ile onu sabitle.
Bir test kesimi yap.
(2) nolu sınırlama vidası kullanılır.
Aletin Taşınması
• Gönye kilitleme düğmesini gevşet ve tabloyu iyice
sağa çevir. Tablayı 45°’lik gönye açısında kilitle.
• Kesme başlığını geriye doğru itin ve taşıyıcıyı kilit-
leyin.
• Kesme başlığını indirin ve kilit pimine itin.
• Bu gönye testeresini sabit taşıma kolu ve taban kısmı
ile taşıyın.
Testere bıçaklarının değiştirilmesi Şekl.7
İkaz: Testere bıçakları çıkartılmadan önce düğme kapalı
olmalıdır ve makinanın kaza ile çalışmasıyla neden ola-
bilecek yaralanmalardan kaçınmak için ana ş, elektrik
prizden çekilmiş olmalıdır.
• Ana şi çekin.
• Testere ünitesini “mitre operation (gönye işlemi)” du-
rumuna getirin.
• 3 nolu engelleyiciye basarak (7) nolu hareketli testere
bıçak kapağını açın (Şekl.1).
• Böyle yaparak (8) nolu testere bıçağını serbest bırak-
mak için (7) nolu testere bıçak kapağını kaldırın.
• Testere bıçak kilitleri yerine geçene kadar testere bı-
çak engelleyici A’yı itin (Şekl.7.1)
• Verilen boru anahtarı (B) ile vidayı sabitleyerek testere
bıçağının gevşetilmesi (Sol vida dişine dikkat edin).
• Vidayı ve testere bıçak kenarını çıkartın.
• Testere bıçağını dikkatlice çıkartın. DİKKAT: Testere
bıçağından dolayı yaralanma tehlikesi.
• Yeni testere bıçağını testere bıçağının dönüş yönüne
ve doğru boyutunu dikkate alarak testere bıçak anjı-
nın içine yerleştirin.
• Dış testere bıçak anjını takın ve vidayı sıkıştıırn.
• Testere ağız kapağını doğru yerine yerleştirin.
2 1
4
3
Fig. 6.1
2
1
3
Fig. 6.2
A
7
8
B
Fig. 7
Fig. 7.1
