Snitt med dragfunktion
VARNING:
1. Dra aldrig skärhuvudsatsen och det roterande sågbladet
under sågning Sågbladet kan klättar upp på arbets-
stycket varigenom skärhuvudsatsen och det roterande
sågbladet stöter tillbaka.
2. Sänk aldrig det snurrande sågbladet innan ni har dragit
skärhuvudet framåt.
• Reglauppsläden1medklämgrepp2ochlåtskärhu-
vudsatsen löpa fritt. (ill. 6)
• Rörgeringsgreppetochskärhuvudetenligtmetodenför
gerings- och snedskärning i de önskade gerings- och
snedvinklarna.
• Håll fast såghandtaget och dra kälkarna framåt till
sågbladets mitt ligger över arbetsstyckets framkant.
• Manövrera kontakten och tryck sågblad-spännhaken
för att sänka skärhuvudet.
• Trycklångsamtnersåghandtagetsåsnartsågenhar
nått sin fulla hastighet och såga genom arbetsstycket
framkant.
• Rörsåggreppetlångsamtiriktningmotanliggningsytan
och fullända skärningen.
• Släppkontaktenochsågbladetstannainnannilyfter
upp skärhuvudet.
Djupinställning, normal bild 6.1
Sågfunktion 5 mm under bordsplattan. (Ta isär verktygs-
delarna.)
Djupanslaget (1) läggs emot höljet.
Anslagsskruvarna (2) hjälper till.
Inställningsskruvarna (3) har ingen funktion.
Djupinställningen kan ställas om enligt bild 6.2
Sågfunktion ovanför bordsplattan. (Övertäckta snitt)
Djupanslaget (1) ställs på det yttersta läget.
Inställningsskruvarna (3) ställs på önskat
mått och säkras med motstående mutter (4).
Gör ett provsnitt.
Anslagsskruvarna (2) har ingen funktion.
Bära maskinen
• Lossagerings-låsningsknappenochdrabordethelttill
höger. Regla bordet i en geringsvinkel på 45°.
• Skjutskärhuvudetbakåtochspärradåfastkälkarna.
• Sänkskärhuvudetochtryckinspärrknappen.
• Bärdennakap-ochgeringssågidefastabärhandtagen
och sockelsidan.
1
2

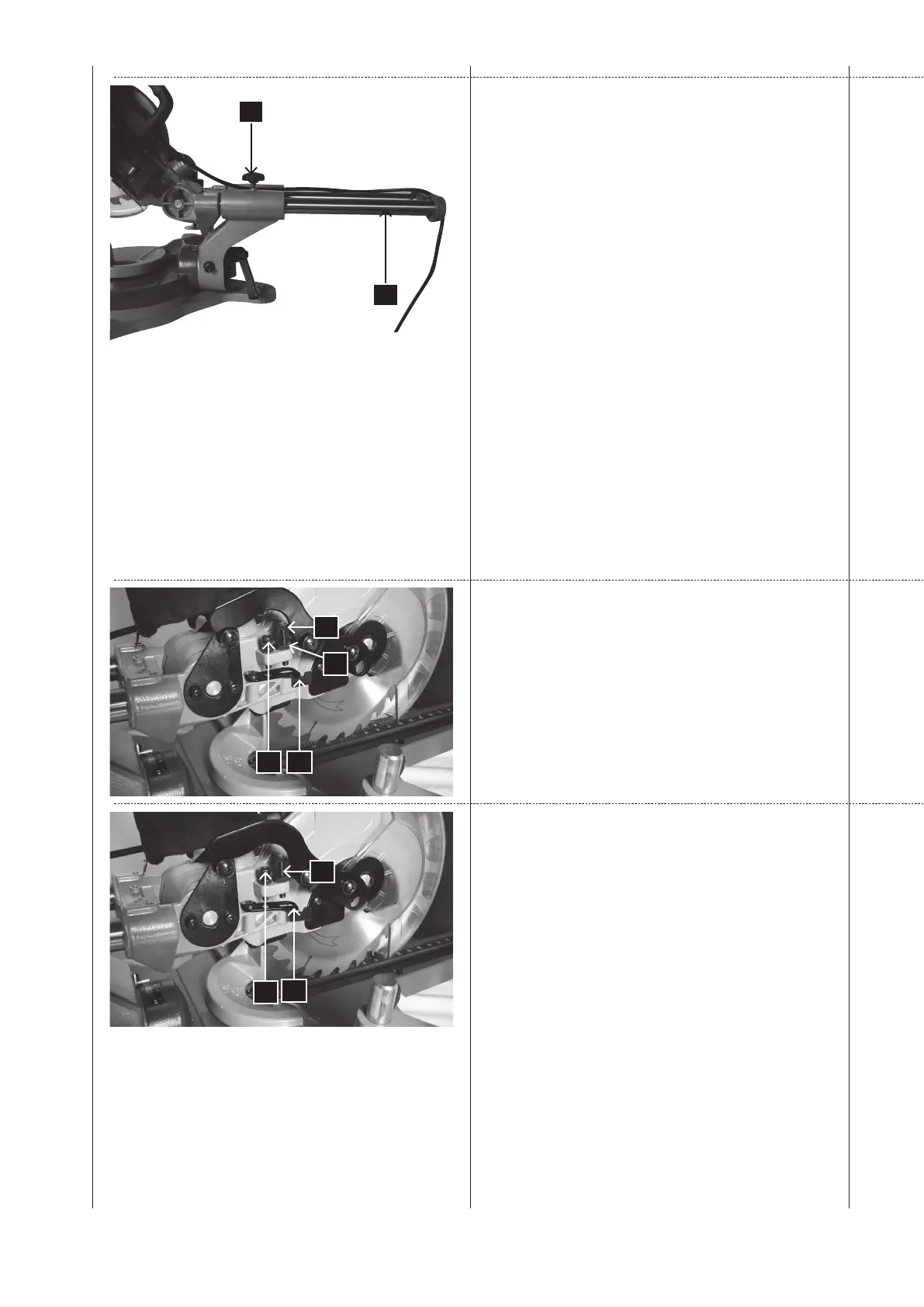

Fig. 6a
2 1
4
3
Fig. 6.1
2
1
3
Fig. 6.2
