80

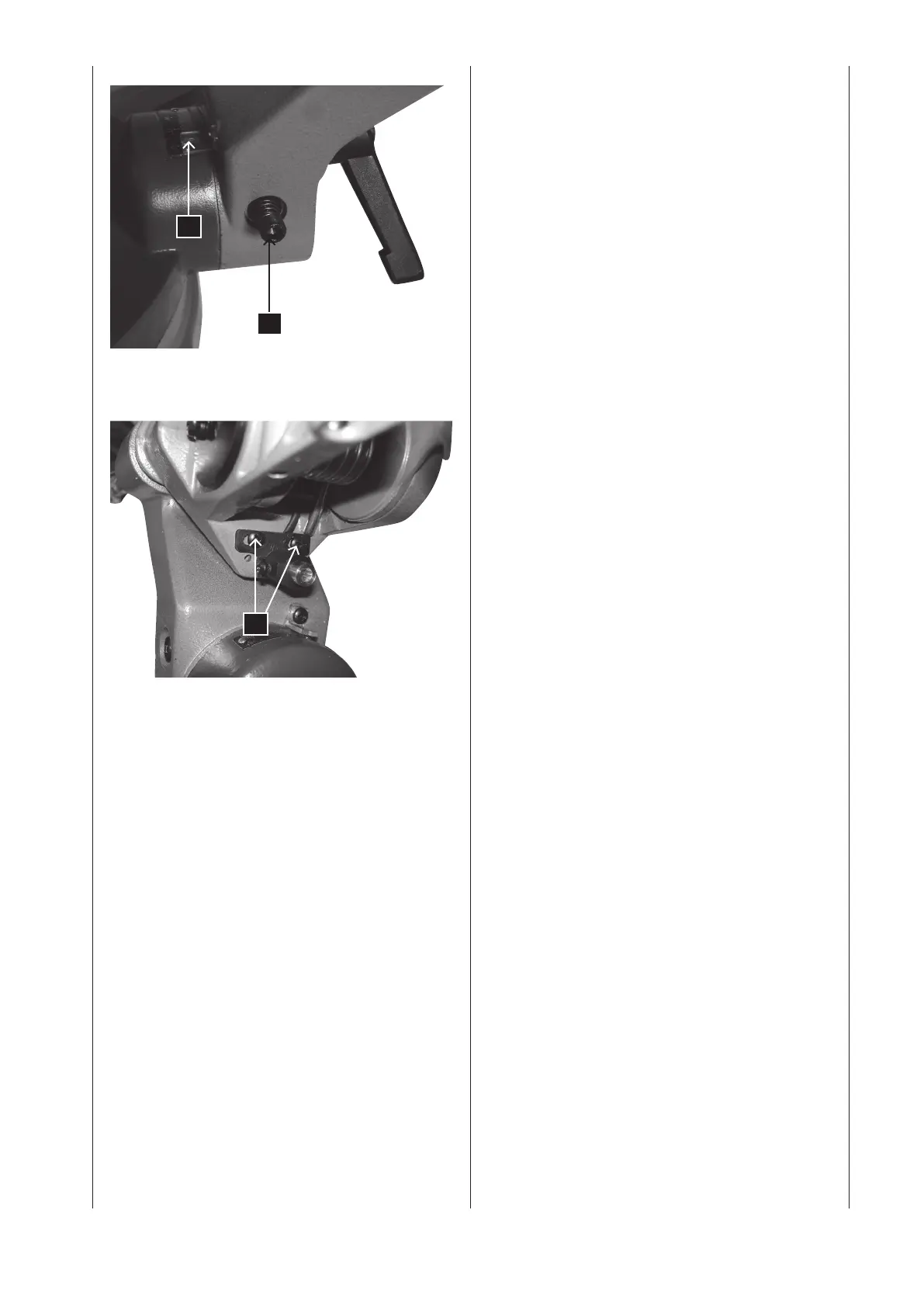

Açısal durakları 45°’ye ayarlamak (Şekl. 4)
• Açısal durağı 45°’ye ayarlamak için kesme başlığı-
nı sola hareket ettirin ve (3) nolu gösterge üzerinde
45°’lik açıya ulaşana kadar Allen anahtarı ile (4) nolu
vidayı sıkıştırın.
Aynası Ayarlamak
• Kesme başlığını indirin ve kilit pimine itin. Tablanın 0
açı pozisyonunda olduğundan emin olun.
• Testere bıçağının yanına, aynasına değecek şekilde
bir ayarlı gönye yerleştirin.
• Bıçak yüzey ile temas etmiyorsa vidaları gevşetin.
• Aynası ayarlayın böylece aynas yüzeye tamamen de-
ğecektir. Vidaları sıkıştırın.
Lazer hattının ayarlanması (Şekl.5)
• Lazer ışığını ayarlayabilmek için bir raf kullanın (yakla-
şık 200 mm x 300 mm). Doğru bir açı hattı işaretleyin
ve tablanın taşıma yüzeyine rafı yerleştirin.
• İşareti testere bıçağının merkezine hizalayın ve sıkma
papucu ile kilitleyin.
• Akü kapağı üzerindeki on/off (açma/kapama) düğme-
sini kullanarak lazeri açın.
• Lazer hattını ayarlayabilmek için iki yarıklı vidaları 1
çıkartın. Lazer ünitesini, lazer hattı işaretlenmiş hatla
çakışana kadar hareket ettirin.
DİKKAT: Lazer hattını kesimin ortasında yada sahada
çalışıyorken de ayarlayabilirsiniz.
• Yarıklı vidaları tekrar sıkıştırın ve gerektiğinde onları
tekrar ayarlayın.
Güç Kaynağına Bağlantı Yapmak
Güç kaynağını ve gönye makinanıza uyumlu şi kontrol
edin. Motorun anma değeri plakasına ve gönye makina-
sının üzerindeki plakaya bakın. Değişiklikler her zaman
yetkili bir elektrikçi tarafından yapılmalıdır.
Bu, topraklanmış bir güç kaynağı sistemine ihtiyaç gerek-
tirmeyen çift izolasyonlu bir alettir
IKAZ! Prizi güç kaynağı şine takarken veya şten çı-
kartırken priz üzerinde bulunan terminallere dokun-
maktan kaçının. Dokunmak ciddi bir elektrik çarpma-
sına neden olacaktır.
Uzatma Kablosu Kullanmak
Her hangi bir uzatma kablosu kullanımı biraz güç kaybı-
na neden olur. Bunu minimunda tutmak, aşırı ısınmadan
ve muhtemel motor yanmasından kaçınmak için uzatma
kablosu için minimun olan elektrik telinin boyutunu belir-
lemek için uzman bir elektrikçiden tavsiye alın.
Uzatma kablosunun bir ucunda güç kaynağının şine
uyumlu topraklanmış bir priz, diğer ucunda ise bu maki-
nanın prizine uygun topraklanmış bir ş olmalıdır.
4
3
Fig. 4
1
Fig. 5
